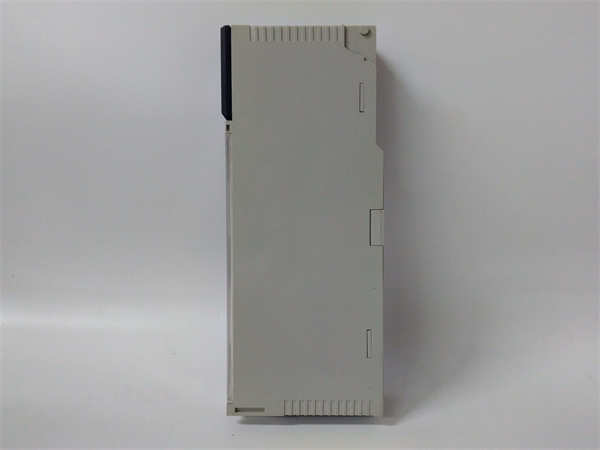

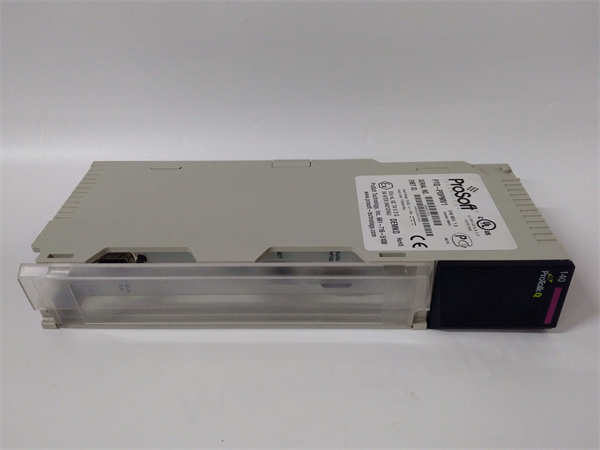

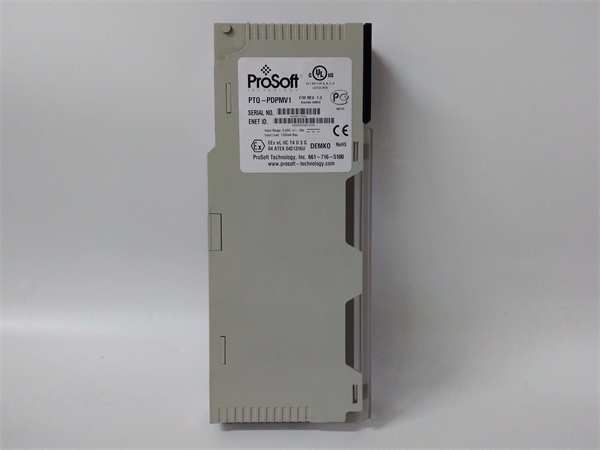

PTQ-PDPMV1 PROSOFT

PTQ-PDPMV1 是美国ProSoft Technology公司生产的一款高性能协议转换网关模块。该模块专门用于在PROFINET工业以太网网络和DeviceNet现场总线网络之间建立桥梁，实现不同协议设备的无缝数据交换，是解决自动化系统异构网络集成的关键设备。

应用场景：

在汽车制造厂的焊装生产线中，主控系统采用西门子S7-1500系列PLC（支持PROFINET协议），而线上大量的焊接机器人控制器和I/O站则采用罗克韦尔（AB）的DeviceNet网络。通过部署PTQ-PDPMV1网关，PROFINET主站（PLC）可以轻松访问所有DeviceNet从站（如焊接控制器、传感器模块）的数据。PTQ-PDPMV1 实时地进行协议转换和数据映射，使得工程师在STEP 7编程环境中就能直接配置和监控所有DeviceNet设备，极大简化了系统编程和维护，实现了不同品牌设备的高效协同作业。

核心参数速览：

技术原理与创新价值：

创新点1：双主站协议栈与高效数据映射。 PTQ-PDPMV1 模块内部同时运行着完整的PROFINET从站协议栈和DeviceNet主站协议栈。它作为PROFINET IO设备，接收来自PLC的输出数据，并将其转换为DeviceNet主站命令发送给DeviceNet从站；同时，它采集DeviceNet从站的数据，打包成PROFINET输入数据供PLC读取。用户可通过直观的配置软件定义数据映射关系，实现双向透明传输。创新点2：强大的诊断与易于维护的特性。 模块提供丰富的状态指示灯（电源、网络状态、活动指示）和基于网页的详细诊断页面，可以实时监控两个网络的通信状态、扫描到的DeviceNet节点列表以及每个节点的数据健康状态。这大大简化了网络调试和故障排查的复杂度。创新点3：灵活的集成与模块化设计。 该网关可以无缝集成到现有的PROFINET网络中，无需改变原有网络架构。其紧凑的导轨安装设计节省控制柜空间。支持通过PROFINET网络进行固件升级，便于功能扩展和维护。

应用案例与行业价值：

在食品饮料行业的包装线上，原有基于DeviceNet的变频器和分布式I/O需要集成到新的、采用PROFINET的西门子PCS 7控制系统中。集成商采用PTQ-PDPMV1网关后，项目经理反馈：“PTQ-PDPMV1网关的配置非常直观，数据交换稳定可靠。它使我们成功地将旧系统设备融入了新平台，保护了原有投资，整个集成项目的周期缩短了约30%，并降低了因更换全部设备带来的高成本和风险。”

相关产品组合方案：

为构建完整的通信解决方案，推荐以下相关产品：

· •PROFINET IO 控制器 (如西门子 S7-1200/1500 PLC)：网络主站。

· •DeviceNet 从站设备 (如AB 变频器、罗克韦尔 Point I/O)：设备侧设备。

· •DeviceNet 电源：为DeviceNet网络供电。

· •网络连接组件：PROFINET网线、DeviceNet电缆与连接器。

· •ProSoft Configuration Builder 软件：用于网关配置。

· •同系列其他协议网关 (如 PBM 系列)**：用于其他协议转换。

安装维护与全周期支持：

PTQ-PDPMV1网关采用DIN导轨安装。配置通常通过连接到其PROFINET接口的电脑浏览器完成，设置IP地址、设备名称并定义数据映射表。日常维护主要是通过指示灯和网页诊断界面监控运行状态。
