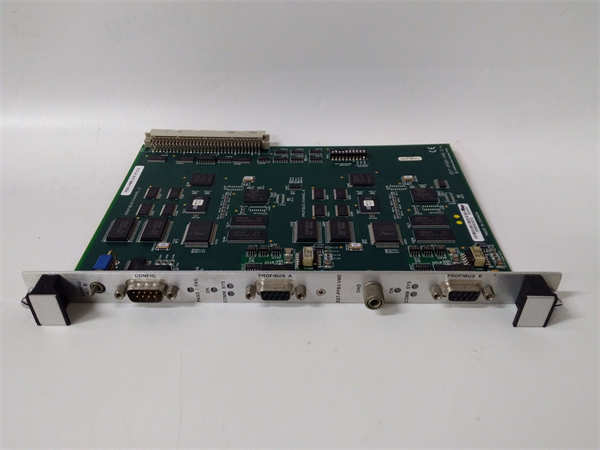

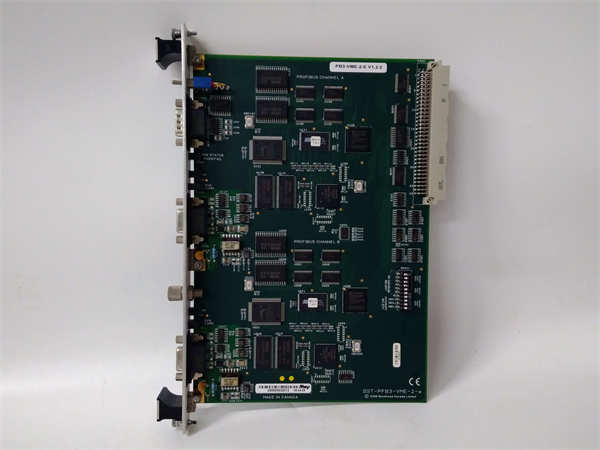

SST-PFB3-VME SST-PFB3-VME-2-E PB3-VME-2-E

SST-PFB3-VME（亦常标注为SST-PFB3-VME-2-E或PB3-VME-2-E）是原SST（现属施耐德电气）公司生产的一款高性能PROFIBUS DP主站通信接口板。该模块采用VME总线标准，可插入VME机架，使基于VME总线的主控制器（如某些型号的PLC或DCS控制器）能够作为主站，管理一个完整的PROFIBUS-DP网络。

应用场景：

在冶金行业的连铸机控制系统中，主控制器采用基于VME总线的工业计算机，负责复杂的工艺逻辑计算。通过插入SST-PFB3-VME-2-E通信板，该主控系统能够作为PROFIBUS DP主站，与分布在设备周边的数十个远程I/O站、变频器和电机软启动器进行高速数据交换。SST-PFB3-VME板卡稳定地处理着大量的I/O数据，确保了结晶器振动、拉坯速度等关键动作的精准同步，为高质量铸坯的生产提供了可靠的通信保障。

核心参数速览：

技术原理与创新价值：

创新点1：完整的PROFIBUS DP主站协议栈于单板。 SST-PFB3-VME 板卡集成了成熟的PROFIBUS DP主站协议栈，能够独立管理整个DP网络。它通过轮询机制与每个从站进行周期性的数据交换（过程数据）和非周期性的参数化、诊断等操作，解放了VME主CPU的通信负担，实现了高效、确定的通信。创新点2：双端口设计与网络冗余能力。 型号中的“-2-E”通常表示板卡提供两个独立的PROFIBUS接口。这两个端口可以用于连接两个独立的DP网络，或者通过特定的配置实现网络冗余（如使用冗余介质套件），当主网络路径故障时自动切换到备用路径，极大提升了网络可用性。创新点3：强大的诊断与配置灵活性。 板卡提供详细的诊断信息，可通过VME总线被主控制器读取，包括主站自身状态、各从站的在线状态和通信错误。配合SST提供的配置软件（如PROFIBUS Configuration Tool），用户可以图形化地组态网络参数、导入从站GSD文件、设置I/O映射，大大简化了网络集成工作。

应用案例与行业价值：

在港口集装箱起重机的控制系统中，SST-PFB3-VME板卡用于连接主PLC（VME架构）与起升、大车、小车机构的变频器和分布式I/O。设备制造商反馈：“SST-PFB3-VME主站板卡通信稳定，其双端口设计为我们构建冗余网络提供了便利，确保了起重机在各种恶劣工况下控制指令的可靠传输，提升了设备作业效率和可靠性。”

相关产品组合方案：

为构建完整的PROFIBUS DP主站系统，推荐以下相关组件：

· •VME 主控制器/单板计算机：系统的运算核心，通过VME总线与SST-PFB3-VME交互。

· •VME 机架和电源：为系统提供平台和电力。

· •PROFIBUS 从站设备：如变频器、远程I/O站、阀岛等。

· •PROFIBUS 通信电缆与连接器：用于网络布线。

· •PROFIBUS 中继器/光链路模块：用于扩展网络距离或实现电气隔离。

· •配置软件：用于网络组态。

安装维护与全周期支持：

SST-PFB3-VME板卡需安装于VME机架的相应槽位，安装前确保系统断电并做好防静电措施。PROFIBUS网络布线需使用标准电缆和连接器，并正确安装终端电阻。配置工作需使用专用软件设置主站参数和从站列表。
