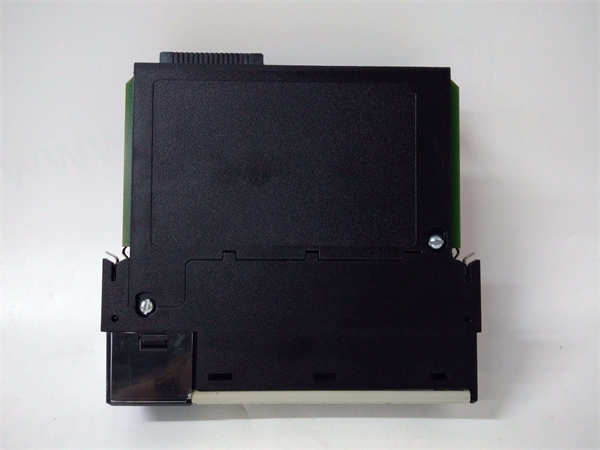

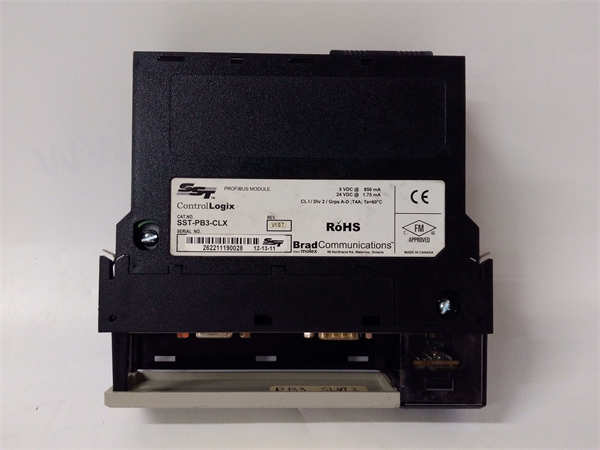

SST-PB3-CLX

SST-PB3-CLX 是美国ProSoft Technology公司（现属施耐德电气）生产的一款高性能通信接口模块，专为罗克韦尔自动化（Allen-Bradley）的ControlLogix系列PLC平台设计。该模块使ControlLogix处理器能够作为主站，接入并管理PROFIBUS DP现场总线网络，实现与众多PROFIBUS从站设备（如驱动器、远程I/O、仪表等）的高速数据交换。

应用场景：

在汽车制造厂的喷涂生产线中，主控制系统采用Allen-Bradley的ControlLogix L7x系列PLC，而线上的喷涂机器人控制器和变频器则采用PROFIBUS DP通信。通过在生产线的ControlLogix机架中安装SST-PB3-CLX模块，ControlLogix处理器可以直接作为PROFIBUS主站，实时读写机器人控制器的状态指令和变频器的频率设定，实现了不同品牌设备的高效协同，简化了系统架构，提升了生产线节拍。

核心参数速览：

技术原理与创新价值：

创新点1：深度集成于ControlLogix架构的透明数据交换。 SST-PB3-CLX 模块的核心价值在于其作为ControlLogix背板上的一个智能节点。它内部运行完整的PROFIBUS DP主站协议栈，独立管理整个PROFIBUS网络。通过ProSoft提供的Studio 5000环境下的插件（AOP），用户可以在Logix项目中直接为每个PROFIBUS从站定义标签（Tags），模块会自动将这些标签数据映射到PROFIBUS的过程数据区。对程序员而言，访问PROFIBUS设备就像访问本地I/O一样简单透明，极大简化了编程和调试。创新点2：强大的诊断与灵活的组态能力。 模块提供详细的诊断信息，可通过Studio 5000软件或网页界面查看模块状态、网络参数、已连接从站列表及每个从站的详细诊断数据（如符合PROFIBUS标准的诊断信息），便于快速定位网络故障。其配置软件支持导入标准GSD文件，轻松添加各类PROFIBUS从站。创新点3：高性能与确定性通信。 模块通过ControlLogix背板与处理器进行高速数据交换，并通过硬件优化确保PROFIBUS通信的实时性和确定性。它能够满足大多数工业应用对循环时间的要求，确保控制系统的快速响应。

应用案例与行业价值：

在食品饮料行业的包装线上，SST-PB3-CLX模块用于连接ControlLogix控制器与多台西门子伺服驱动器和分布式I/O站。系统集成商反馈：“使用SST-PB3-CLX后，我们成功地将不同协议的设备统一到一个控制平台上，数据交换稳定可靠。其直观的配置方式将系统集成时间缩短了约40%，并且维护人员只需熟悉Studio 5000环境即可，降低了技术门槛和维护成本。”

相关产品组合方案：

为构建完整的通信解决方案，推荐以下相关产品：

· •ControlLogix 处理器 (如 1756-L7x)：系统的控制核心。

· •ControlLogix 机架 (1756-Ax)：用于安装模块。

· •PROFIBUS 从站设备：如伺服驱动器（西门子等）、远程I/O（如WAGO）、传感器网关等。

· •PROFIBUS 网络组件：电缆、连接器、中继器。

· •ProSoft Configuration Builder 软件：用于模块配置。

· •Studio 5000 软件：用于Logix项目编程和AOP安装。

安装维护与全周期支持：

SST-PB3-CLX模块安装于ControlLogix机架的任意槽位（通常不占用0号槽）。安装前需安装EDS文件或AOP。配置时，使用ProSoft配置软件设置网络参数和从站数据映射，并将生成的配置文件下载到模块。
