T8461 ICS TRIPLEX

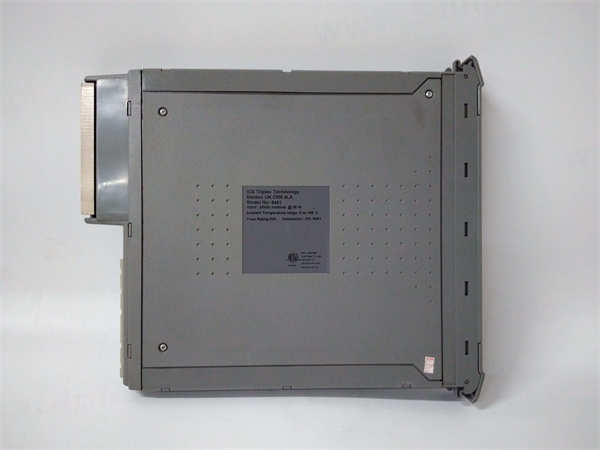

T8461 是TRICONEX（现属施耐德电气）公司生产的Tricon系列安全仪表系统（SIS）中的一款三重模块冗余（TMR）模拟量输入模块。该模块专门用于高完整性、高可靠性地采集来自现场变送器（如压力、液位、温度变送器）的模拟量信号，是达到SIL 3安全等级的关键传感组件。

应用场景：

在海上石油平台的紧急关断（ESD）系统中，T8461模块负责采集油气分离器压力这一关键安全参数。三个独立的压力变送器信号分别接入模块的三个通道。模块内部对三个信号进行同步采集和实时"三选二"表决，只有当至少两个通道的读数一致并超过安全限值时，才向主控制器（如T8160）发送有效的跳闸信号。这种设计有效防止了因单台变送器误报或故障导致的误停车，同时确保了在真实危险工况下可靠动作，保障了平台人员和设备安全。

核心参数速览：

技术原理与创新价值：

创新点1：本质安全的三冗余信号采集与表决。 T8461 的核心在于其三条完全独立的信号调理电路和ADC通道。每个现场变送器信号（或来自三个独立变送器）被并行送入三个通道进行处理。专门的硬件表决器对三个通道的数字化结果进行实时比较，采用"中值选择"算法输出最终值。这种设计确保了单一通道的元器件故障（如运放损坏、ADC失效）不会影响系统得出正确的测量值，从硬件层面实现了故障安全。创新点2：智能诊断与故障掩蔽。 模块具备强大的在线自诊断功能，能持续监测每个通道的健康状态。当检测到某一通道发生永久性故障（如ADC卡死、电源丢失）时，能自动将该通道屏蔽，系统无缝降级为"二选一"表决模式，并在上位系统报告故障信息，实现了故障下的功能延续，大大提高了系统的可用性。创新点3：高抗干扰与精确测量。 采用精密的信号调理技术、高分辨率ADC和优质的隔离组件，确保了在恶劣工业电磁环境下仍能获得准确、稳定的测量信号。其高共模抑制比有效消除了地环路干扰，为安全决策提供了可靠的数据基础。

应用案例与行业价值：

在大型化工厂的锅炉炉膛压力高高联锁系统中，采用T8461模块采集三个冗余的差压变送器信号。安全工程师评价："T8461模块的TMR设计和卓越的可靠性，是我们系统通过SIL 3认证的关键。其稳定的表现和精准的测量，多次避免了因单台仪表故障导致的非计划停产，同时确保了在真实危险发生时联锁系统可靠动作，为装置的长周期安全运行提供了坚实保障。"

相关产品组合方案：

为构建完整的Tricon安全模拟量输入回路，推荐以下相关组件：

· •Tricon 主处理器 (如 T8160)：系统的控制大脑，接收并处理T8461送来的安全参数。

· •Tricon 电源模块：为机架和所有模块供电。

· •Tricon 机架/底座：用于安装T8461等I/O模块。

· •现场变送器：建议采用三台独立配置的变送器（压力、液位等），以实现最佳安全性。

· •信号隔离器/安全栅（如需）：提供额外隔离。

· •TriStation 1131 软件：用于配置T8461参数（如量程、报警值）和编程安全逻辑。

· •其他Tricon I/O模块 (如 T8462 AO模块, T8471 DI模块)：构成完整的安全回路。

安装维护与全周期支持：

T8461模块的安装、配置和维护必须由经过TRICONEX专业培训的认证工程师执行。安装需确保模块正确插入Tricon机架指定槽位，现场信号线（特别是三取二配置时）接线正确、牢固，并做好屏蔽接地。日常维护主要通过TriStation软件的诊断视图监控模块和通道状态，定期进行功能安全测试（如模拟变送器信号验证联锁动作）是保证安全系统完整性的关键。
