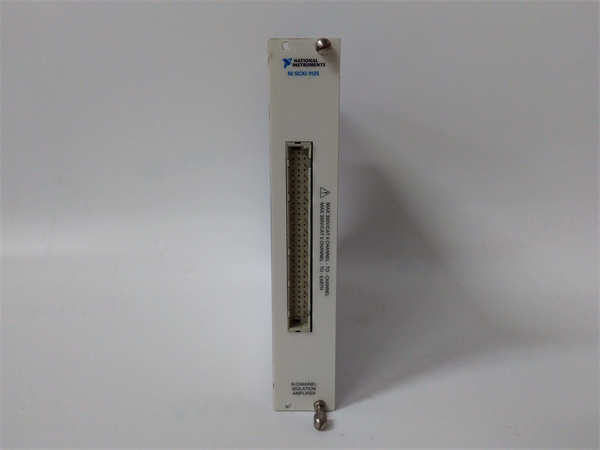

SCXI-1125

SCXI-1125 是美国国家仪器（National Instruments, NI）公司生产的一款高性能8通道动态信号采集模块，属于SCXI信号调理平台。该模块专为需要高精度、高动态范围测量的应用而设计，例如振动、噪声和动态压力测量。它集成了高性能放大器、抗混叠滤波器和可编程交流/直流耦合，并能直接为IEPE（ICP®）传感器提供恒流源激励，是构建高可靠性数据采集系统的核心前端。

应用场景

在一家汽车研发中心的发动机测试台架上，工程师需要精确测量发动机在不同转速下的振动频谱，以分析其NVH性能。测试环境中电磁干扰严重，且振动信号微弱而复杂。该系统采用了 SCXI-1125 模块，连接安装在发动机缸体和支架上的多个IEPE加速度计。SCXI-1125 不仅为传感器供电，其内置的高阶抗混叠滤波器更有效地消除了高频噪声，防止信号采样时出现混叠失真，从而采集到了纯净的振动时域信号。这些高质量的数据被实时传输至主机，通过NI的LabVIEW软件进行FFT分析，成功帮助工程师精准定位了特定转速下的共振点，解决了在强干扰环境下难以获取高保真动态信号的行业难题。

核心参数速览

技术原理与创新价值

创新点1：集成的抗混叠滤波与IEPE传感器支持SCXI-1125 的核心价值在于其集成的硬件抗混叠滤波器。在动态信号采集中，根据奈奎斯特采样定理，必须滤除高于采样频率一半的信号分量以防止混叠。模块内置的模拟滤波器在信号被数字化之前就完成了这项工作，这是后期数字滤波无法替代的，确保了原始数据的真实性。同时，其直接为IEPE传感器供电的能力，简化了系统结构，提供了“一站式”解决方案。创新点2：高通道密度与卓越的同步精度单个 SCXI-1125 模块提供8个高精度通道，而一个SCXI机箱可容纳多个模块，轻松构建数十甚至数百通道的同步采集系统。所有通道由机箱的定时和触发总线严格同步，通道间的相位差极小，这对于多点振动测量、模态分析等需要精确相位关系的应用至关重要。创新点3：与NI软件生态系统的无缝集成SCXI-1125 与NI的驱动软件（如NI-DAQmx）和应用软件（如LabVIEW、LabWindows/CVI）深度集成。用户可以在软件中轻松配置所有模块参数（量程、滤波、激励等），并直接调用高级函数进行数据采集和分析。这种软硬件一体化的方案极大地缩短了系统开发时间，提高了编程效率和应用可靠性。

应用案例与行业价值

案例：风力发电机组状态监测与故障预测系统为了对偏远地区风力发电机组的齿轮箱和主轴进行在线状态监测，需要一套高可靠性的数据采集系统。项目采用基于 NI SCXI-1125 的分布式采集方案。多个 SCXI-1125 模块负责采集布置在关键部位的振动加速度传感器信号。系统能够长期稳定运行，准确捕捉到齿轮箱的早期微弱故障特征频率。用户评价：“SCXI-1125 的稳定性和抗干扰能力在温差大、电磁环境复杂的风机塔筒内得到了充分验证。其高质量的振动数据为我们实施预测性维护提供了关键依据，成功预警了多次潜在故障，避免了巨大的停机损失和维修费用。”

相关产品组合方案

1. 1.SCXI-1000/1001 机箱：为 SCXI-1125 模块提供电源、插槽和系统定时。

2. 2.SCXI-1325 端子块：连接现场信号线到 SCXI-1125 模块的接口。

3. 3.NI PXI/PCI DAQ 卡（如PXI-4461）：作为系统控制器，通过SCXI总线控制模块并传输数据。

4. 4.IEPE加速度计/麦克风：SCXI-1125 的直接信号来源和供电对象。

5. 5.LabVIEW 或 DIAdem 软件：用于配置 SCXI-1125、采集数据并进行专业分析。

6. 6.其他SCXI模块（如SCXI-1126 数字I/O）：在同一个机箱内与 SCXI-1125 协同工作，构成完整测控系统。

7. 7.信号电缆与附件：确保信号连接可靠。

安装维护与全周期支持

SCXI-1125 的安装非常规范：将其稳固插入SCXI机箱的插槽，并通过专用电缆连接对应的端子块。硬件连接完成后，主要的配置和调试工作均在NI的测量与自动化浏览器和编程软件中完成，过程直观。
