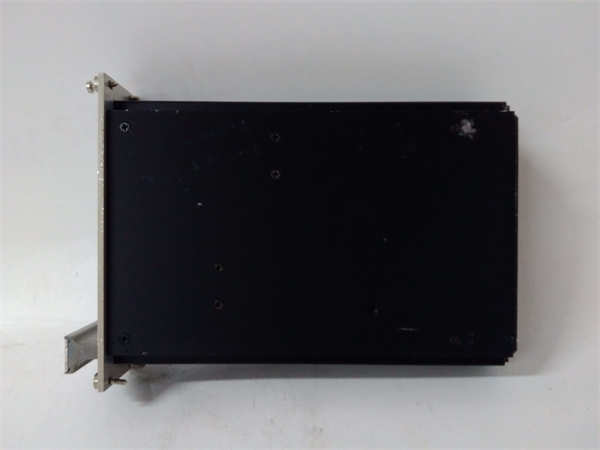

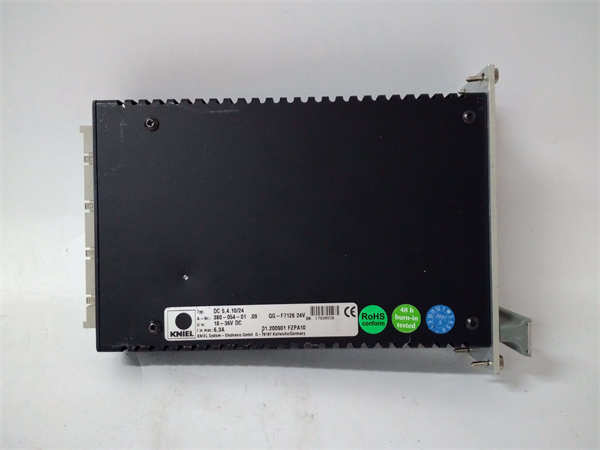

F7123 HIMA

HIMA F7123 是德国HIMA公司生产的F系列安全PLC系统中的一款高可靠性数字量输入模块。该模块专门设计用于连接现场的无源触点（如急停按钮、液位开关、压力开关），将危险区域的开关状态安全、可靠地传输至安全控制器，是达到IEC 61508 SIL 3安全完整性等级的安全仪表系统（SIS）的关键组成部分。

应用场景:

在化工厂的催化裂化装置区，多个HIMA F7123 模块分布在不同的安全柜中，用于采集反应器超压、压缩机喘振等关键安全联锁信号。当反应器压力开关因压力超高而动作时，其干触点信号被F7123 模块采集。模块内部通过双通道采集和比较，确认为真实有效的危险信号后，才传送给HIMA F系列安全CPU。整个过程在毫秒级内完成，确保紧急停车系统快速、可靠地动作，防止事故发生。

核心参数速览:

技术原理与创新价值:

创新点1：高诊断覆盖率与故障安全设计。F7123 模块的核心价值在于其极高的诊断覆盖率。它不仅能检测到现场线路的断线故障，还能诊断出对电源（L+）短路或对地（M）短路。一旦检测到此类故障，模块会立即将受影响通道的状态强制为安全状态（通常为0），并向上报告故障，防止系统因输入回路故障而丧失安全功能。这种“故障导向安全”的设计是达到SIL 3等级的基础。创新点2：冗余采集与交叉校验。模块通常以双通道方式处理一组关联信号（例如，一个急停按钮的两副触点分别接入两个通道）。系统软件会对这两个通道的信号进行连续比较。如果信号不一致，则判断为故障，并采取安全措施。这种冗余和比较机制，极大地降低了因单一元件故障导致误动或拒动的概率。创新点3：完善的内部状态监测与通信。F7123 模块具备强大的自诊断能力，可实时监测内部电源、处理器、存储器等硬件的状态。所有这些诊断信息和通道状态都可通过安全的内部总线与CPU进行周期性的、带校验的通信，确保控制器能全面掌握I/O子系统的健康状态，实现预测性维护。

应用案例与行业价值:

某大型天然气液化（LNG）工厂的装车区，其紧急切断系统（ESD）使用了HIMA F7123 模块来监测撬装设备上的手动急停按钮和气体泄漏检测开关。在一次定期功能测试中，系统诊断出连接某个急停按钮的一对F7123 输入通道中有一个通道对地短路。由于F7123 的冗余设计和健全的诊断功能，系统没有误触发紧急停车，而是产生了清晰的诊断报警，精确指出了故障点和类型。维护人员根据报警信息，迅速定位并修复了被磨损的电缆，避免了一次非计划停产。安全工程师强调：“F7123 模块的诊断能力让我们能‘看见’隐藏的故障，在安全隐患酿成事故前就将其消除，这对于保障安全生产和经济效益至关重要。”

相关产品组合方案:

1. 1.HIMA F35/F65 CPU：安全系统的控制核心，F7123 为其提供安全输入信号。

2. 2.F7223：数字量输出模块，接收CPU指令，驱动现场安全执行机构（如电磁阀）。

3. 3.F7233：模拟量输入模块，用于采集温度、压力等连续量安全信号。

4. 4.HIMA 安全电源模块：为F7123 等I/O模块提供稳定、可靠的电力。

5. 5.HIMA 基架/背板：所有模块的安装和通信平台。

6. 6.HIMA 编程/组态软件（如Safety Manager）：用于对F7123 及整个系统进行配置和编程。

7. 7.HIMA 信号调理器/隔离栅：用于本安防爆区域信号的接入。

安装维护与全周期支持:

HIMA F7123 模块采用标准的DIN导轨安装，通过前连接器与现场接线相连。安装和接线必须严格遵守防爆和安全规范，确保接地良好，信号线与动力电缆隔离敷设。日常维护主要依赖于系统的在线诊断功能。应定期通过工程师站检查模块的诊断缓冲区，查看有无历史故障记录。定期进行安全功能测试是保证系统可靠性的关键，测试应包含对F7123 输入通道的短路、断线等故障模拟，以验证其诊断功能的有效性。
