DO3201 DO3201-A-V001 SIS

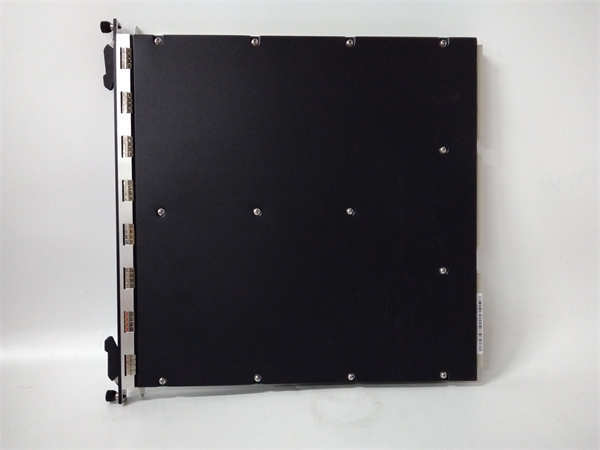

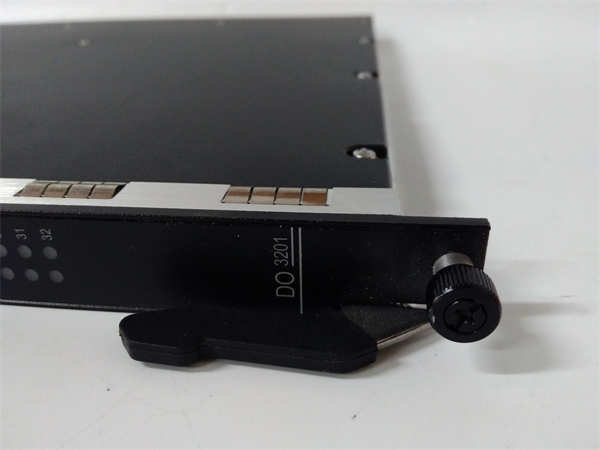

SIS DO3201（具体版本号为 DO3201-A-V001）是一款用于安全仪表系统（SIS）的32点高密度数字量输出（DO）模块。该模块是安全链路的“执行终端”，负责接收来自安全逻辑控制器（如Triconex、HIMA）的指令，并驱动现场执行设备（如紧急切断阀的电磁阀、电机启动器、声光报警器）动作，是实现安全联锁功能的最终环节。

应用场景：

在一座大型化工厂的聚合反应装置中，当系统检测到温度或压力急剧升高，即将达到危险限值时，安全逻辑控制器会迅速做出停车决策。这个决策信号必须被毫无延迟、绝对可靠地转换为现场设备的动作。SIS DO3201 模块在此刻至关重要。它接收到来自安全控制器的关断指令后，立即断开相应的输出通道，从而切断进料阀的能源，打开紧急泄放阀，并启动紧急报警。其内部的多重冗余和触点回读诊断功能，确保每一个指令都被准确执行，并且模块能自我验证输出状态是否与指令一致，为生产安全提供了最直接、最关键的硬件保障。

核心参数速览

技术原理与创新价值

创新点1：输出回读与动态诊断（Readback & Dynamic Testing）这是安全DO模块与普通DO模块最核心的区别。SIS DO3201 不仅能够输出指令，还能实时回读输出触点的实际状态（如“闭合”或“断开”），并将其与控制器发出的指令进行比较。如果发现不一致（例如指令为“闭合”但触点实际为“断开”，可能表明触点熔断或线圈故障），模块会立即向安全控制器报告故障。这种实时的自我验证机制，确保了每个安全动作的确定性。创新点2：高可用性架构与安全去磁（De-energize to Trip）模块通常采用冗余输出通道，并通过“或”、“与”逻辑来驱动一个最终负载。更重要的是，它遵循“失电安全”原则。即在模块失电或检测到内部故障时，所有输出会强制切换到预定义的安全状态（通常是断开），确保即使模块本身失效，也能引导系统进入安全状态，这是SIS设计的根本原则。创新点3：高密度与安全性的平衡设计在单模块上集成32个安全输出点，极大地提升了系统的集成度。通过精心的电气设计和严格的隔离技术，DO3201 确保了高密度下的安全性能，每个通道的故障不会影响其他通道的正常工作，同时简化了布线，降低了总体拥有成本。

应用案例与行业价值

在某大型天然气输配站的紧急关断（ESD）系统中，SIS DO3201 模块负责控制站内多个关键管线的紧急切断阀。在一次雷雨天气中，站控系统检测到远端管线压力骤降，疑似发生泄漏。安全控制器在毫秒内发出关断指令。DO3201 模块可靠地动作，切断了上下游的切断阀，有效防止了事故扩大。事后分析显示，DO3201 的输出回读诊断功能确认了所有阀门驱动信号均已正确发出并执行，为事故应急响应提供了关键数据，证明了其作为最后安全屏障的极端可靠性。

相关产品组合方案

· •SIS [主处理器型号，如 MPUxxx]：系统的大脑，发出安全指令给 DO3201 执行。

· •SIS [数字量输入模块型号，如 DI3201]：提供联锁触发信号（如按钮、开关状态），其信号是 DO3201 动作的逻辑条件。

· •SIS [模拟量输入模块型号，如 AI32xx]：提供过程变量（如压力、温度），用于产生联锁逻辑。

· •SIS [电源模块型号]：为整个机架，包括 DO3201，提供稳定、冗余的电力，确保其可靠动作。

· •现场紧急切断阀（ESD Valve）、电磁阀、电机控制回路：DO3201 驱动的最终执行设备。

· •SIS [继电器接口模块]：在某些设计中，用于增加负载容量或提供额外隔离。

安装维护与全周期支持

SIS DO3201 采用模块化设计，安装于安全系统机架的指定槽位。其输出通道通过前部的端子块连接至现场负载，接线清晰。配置和诊断功能均通过专用的组态软件完成。日常维护高度依赖其强大的诊断功能。系统会持续记录输出动作次数、负载状态和模块健康信息，便于进行预测性维护。当需要更换时，热插拔功能允许在线操作，最大限度减少系统停机时间。
