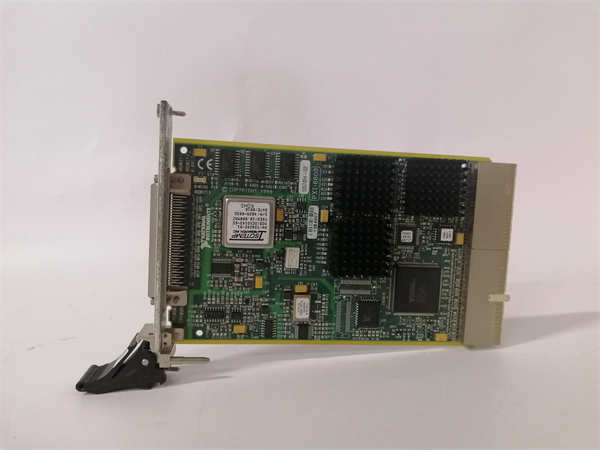

PXI-6608 185745H-02

NI PXI-6608 (部件号 185745H-02) 是美国国家仪器（National Instruments, NI）生产的一款高性能、8通道的定时器/计数器模块。它专为需要高精度事件计数、频率测量、位置反馈和数字波形生成的测试、测量和控制应用而设计，是构建高速、高精度自动化测试系统的理想选择。

应用场景

在发动机台架测试系统中，需要实时精确测量发动机的转速、曲轴转角以及各种脉冲信号的频率。NI PXI-6608 模块在此扮演关键角色。它直接连接来自安装在曲轴上的光电编码器或磁电式转速传感器发出的脉冲信号。PXI-6608 利用其32位计数器和高精度时基，能够以微秒级的精度测量脉冲间隔，从而实时计算出发动机的瞬时转速（RPM）。同时，它还可以实现多个通道的同步测量，例如同时测量转速和凸轮轴位置，为发动机的喷油和点火正时控制提供高精度的参考基准。其强大的数字滤波功能确保了在复杂的电磁环境下依然能准确捕获信号，避免因干扰导致的计数错误。

核心参数速览

技术原理与创新价值

创新点1：高精度时基与32位计数器。PXI-6608 的核心是其高稳定性的时基振荡器（如20MHz或80MHz）和32位宽的计数器。高频率的时基意味着时间测量的分辨率更高（例如，使用80MHz时基，分辨率可达12.5纳秒）。32位的计数器宽度提供了巨大的计数范围（0到4,294,967,295），使其在长时间、高频率的计数应用中无需频繁处理计数器溢出，保证了测量的连续性和准确性。创新点2：先进的编码器接口与数字滤波。该模块内置了专业的正交编码器接口逻辑，能够自动解码A、B两相脉冲信号的方向和计数（支持1倍频、2倍频、4倍频），并处理索引（Z）信号，轻松实现高分辨率的位置和速度反馈。同时，其可编程的数字滤波器可以有效消除机械开关抖动或电磁干扰引起的毛刺信号，确保在嘈杂的工业环境中也能获得可靠的计数结果。创新点3：灵活的定时与触发架构。PXI-6608 的每个计数器通道都可以独立或同步配置为多种工作模式，如事件计数、频率测量、周期测量、脉冲宽度测量、脉冲生成等。它们可以响应软件触发、硬件数字触发或背板触发（PXI_TRIG），从而实现与系统中其他模块（如模拟采集卡、数字I/O卡）的精确同步，构建复杂的定时和测量序列。

应用案例与行业价值

在半导体晶圆测试系统中，需要精确控制探针卡的移动并对测试过程进行高精度定时。系统采用 NI PXI-6608 模块接收来自伺服电机的高分辨率编码器反馈，实时监控探针卡平台的精确位置。同时，利用其脉冲输出功能产生精确定时的控制信号，触发测试仪器进行测量。由于其高达80MHz的时基和32位计数能力，位置控制精度达到微米级，定时控制精度达到纳秒级，确保了测试的重复性和准确性。工程师反馈：“PXI-6608 的稳定性和精度完全满足了我们的要求，其丰富的API函数也让我们在LabVIEW中能够快速开发复杂的定时和位置同步逻辑。”

相关产品组合方案

1. 1.PXIe-1062Q： NI的PXI Express机箱，为 PXI-6608 提供高性能平台。

2. 2.PXI-8112： PXI嵌入式控制器，作为测试系统的计算核心。

3. 3.NI SCB-68： 高性能屏蔽接线盒，提供螺丝端子接口，便于信号连接。

4. 4.PXI-6224： 多功能M系列数据采集卡，可进行模拟I/O，与 PXI-6608 功能互补。

5. 5.增量式编码器： PXI-6608 的主要信号源，用于位置和速度反馈。

6. 6.NI LabVIEW + DAQmx： 核心软件平台，提供完整的定时器/计数器配置和编程函数库。

7. 7.PXI-6601/6602： NI的其他定时器/计数器模块，通道数或性能略有不同。

安装维护与全周期支持

NI PXI-6608 的安装需在系统断电后进行。将其牢固插入PXI机箱的可用插槽。通过68针屏蔽电缆（如SHC68-68-EPM）将模块与外部接线盒（如SCB-68）相连，再将传感器信号线接入接线盒。在软件方面，需安装NI-DAQmx驱动。使用NI-MAX可检测硬件并进行基本测试。在LabVIEW、C或.NET中，利用NI-DAQmx API即可轻松编程，配置计数器任务。日常维护主要是确保连接可靠，避免信号线引入强干扰。
