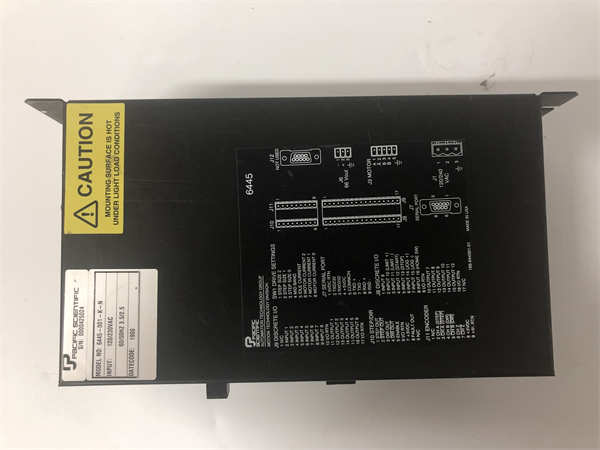

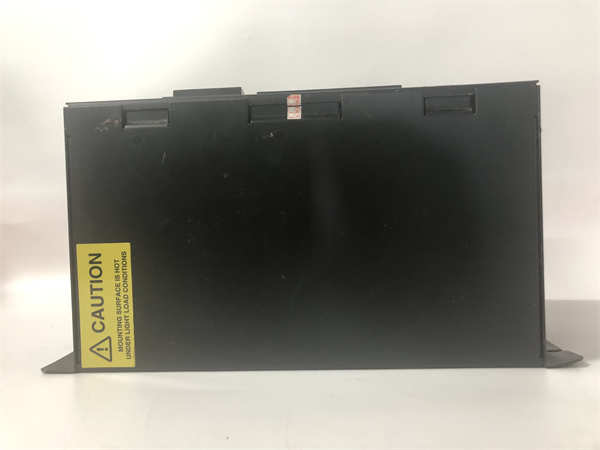

PACIFIC 6445-001-K-N 是Pacific Scientific（后被丹纳赫集团收购，现属于Dover Instruments或其他实体）生产的一款高性能模块，常用于高精度的运动控制、定位系统或特定的测试测量应用中。该模块通常作为复杂机电系统中的一个关键组件，负责精确的信号处理、电机驱动或数据采集。
在半导体晶圆检测设备中，需要控制光学镜头在XY平面进行纳米级精度的定位和扫描。PACIFIC 6445-001-K-N 模块在该系统中充当了关键角色。它接收来自上层控制器发出的位置指令，经过内部精密的算法处理，输出高分辨率、低噪声的模拟电压或电流信号来驱动线性电机或音圈电机。同时，模块实时读取来自高精度光栅尺或激光干涉仪的位置反馈信号，形成闭环控制，确保镜头能够快速、准确地移动到目标位置并保持稳定，从而保障了检测设备的高分辨率和吞吐量。
主要参数 | 数值/说明 |
产品型号 | 6445-001-K-N |
制造商 | PACIFIC SCIENTIFIC (或后续继承品牌) |
产品类别 | 运动控制模块 / 精密仪器模块 |
核心功能 | 高精度运动控制（驱动与反馈） |
输出信号 | 模拟电压（如±10V）或电流（如±2A）输出，用于驱动电机 |
输入信号 | 支持编码器反馈（如差分TTL， 1Vpp正弦波）或模拟位置传感器反馈 |
控制算法 | 可能集成PID+前馈等高级控制算法 |
通信接口 | 可能支持模拟量指令、Step/Dir脉冲或特定总线（如自定义总线） |
分辨率 | 高（依赖于具体配置，可能支持16位及以上DAC） |
带宽 | 高（可能数百Hz至数kHz），确保快速响应 |
供电电压 | 通常为±15VDC， +5VDC等 |
创新点1：高精度输出与低噪声设计。6445-001-K-N 的核心在于其高分辨率的数模转换（DAC）和精密的模拟输出电路。这确保了输出到电机的指令信号极其精确且噪声极低，从源头上减少了转矩脉动，是实现平滑、高精度运动的基础。其设计可能包含多重滤波和屏蔽技术，以保证信号在复杂电磁环境下的纯净度。创新点2：高性能闭环控制算法。该模块通常内置了先进的控制算法（如PID控制、加速度/速度前馈、低通滤波、陷波滤波器等）。用户可以通过配置工具调整这些参数，以优化系统的动态响应特性（如提高刚性、减少整定时间、抑制机械谐振），从而使整个运动系统达到最佳的精度和速度性能。创新点3：精密的反馈接口与实时性。模块对编码器或模拟反馈信号的接口处理具有高分辨率和低延迟的特点。它能够实时、高速地读取位置信息，并与指令位置进行比较和校正。这种快速的闭环周期（可能高达数十kHz）确保了系统能够及时补偿跟随误差，应对负载变化和外部干扰，维持极高的定位稳定性。
在一台用于PCB板飞针测试的精密设备中，测试探针需要以极高的速度和精度移动到电路板上的数千个测试点。该系统采用了基于 PACIFIC 6445-001-K-N 模块的分布式运动控制架构。每个轴（X, Y）都由一个 6445-001-K-N 模块独立控制。模块接收主控计算机发出的移动轨迹指令，并驱动直线电机带动探针头运动。得益于模块的高带宽和精密的控制算法，探针移动快速且平稳，定位精度达到微米级，接触电路时的过冲极小，保护了昂贵的PCB板和探针本身。设备制造商反馈：“6445-001-K-N 模块的性能一致性非常好，使得我们每台设备的运动性能高度一致，大大简化了调试和校准流程，提升了产品可靠性。”
1. 1.Parker Hannifin OEM750系列驱动器： Parker收购Pacific Scientific运动控制业务后的同类产品，是技术上的继承和发展。
2. 2.直线电机/音圈电机： 6445-001-K-N 模块的典型驱动对象。
3. 3.高精度光栅尺/编码器： 如Renishaw、Heidenhain品牌产品，为模块提供位置反馈。
4. 4.精密级运动平台： 集成导轨、电机和反馈系统的完整模组。
5. 5.上层运动控制器： 如Galil、ACS的控制器，负责轨迹规划，向 6445-001-K-N 发送指令。
6. 6.线性电源： 为模块和电机提供稳定、低噪声的±15V， +5V等电源。
7. 7.调试软件： 制造商提供的专用软件，用于配置模块参数和观察运行状态。
PACIFIC 6445-001-K-N 的安装需要专业的知识。需确保供电电源的电压和功率满足要求，并且接地良好。电机动力线、编码器反馈线的布线应使用屏蔽双绞线，并与大电流电源线分开走线，以减少干扰。上电前必须仔细检查所有接线是否正确。日常维护主要是保持模块通风散热良好，定期检查连接器是否松动。参数配置通常需要通过专用的串口或总线接口连接电脑，使用厂家提供的配置工具完成。
