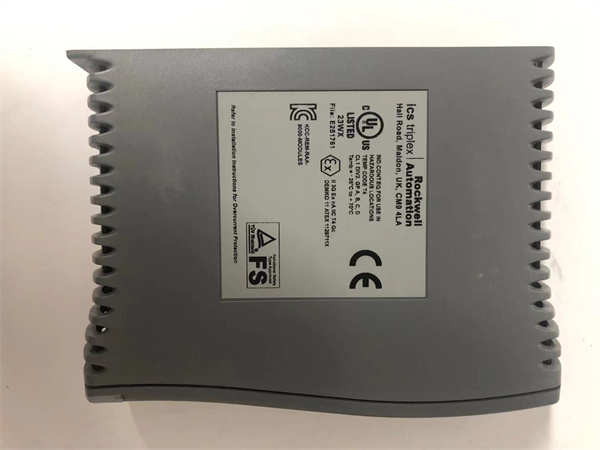

T9432 ICS TRIPLEX

ICS Triplex T9432 是罗克韦尔自动化旗下ICS Triplex品牌生产的一款三重模块化冗余（TMR）模拟量输入模块。它是 ICS Triplex Trusted® 容错控制系统中的关键组件，专门用于安全仪表系统（SIS）、紧急停车系统（ESD）等对安全性要求极高的应用场合。该模块负责高可靠性地采集来自现场变送器（如压力、温度、流量变送器）的模拟信号，并将信号安全地传输到TMR控制器。

应用场景

在海上石油平台的紧急关断（ESD）系统中，需要实时监测关键工艺参数，如油气管道压力。ICS Triplex T9432 模块被用于采集3台冗余配置的压力变送器的4-20mA信号。模块内部的三套独立电路分别处理三路信号，并通过"三选二"表决机制产生一个有效的压力值送往TMR控制器。当其中一台变送器或其连接线路出现故障时，T9432 能自动屏蔽故障通道，确保系统继续基于两个正常信号做出正确判断，有效防止误停车，同时保持安全功能完整。这种"故障安全"的设计理念是高风险行业安全保障的基石。

核心参数速览

技术原理与创新价值

创新点1：三重模块化冗余（TMR）架构T9432 的核心在于其TMR设计。每个输入通道内部包含三套完全独立的信号调理电路、模数转换器（ADC）和微处理器。这三套系统并行工作，分别处理同一路现场信号。其输出通过专门的硬件表决器进行"三选二"（2oo3）表决。这意味着即使其中一套电路发生任何故障，系统仍能基于另外两套正常电路的输出做出正确判断并执行安全功能，实现了极高的容错能力和安全性。创新点2：完善的在线诊断与故障安全设计模块具备强大的自诊断功能，能实时监测各通道的健康状态，包括信号断线、超限、模块内部电路故障等。一旦检测到某个通道故障，模块能自动将其隔离，并立即将详细的诊断信息报告给主控制器，同时继续基于剩余的正常通道工作。结合热插拔技术，维护人员可在系统不停机的情况下更换故障模块，最大程度减少计划外停车，显著提升生产效益和安全性。创新点3：高可靠性设计与信号完整性采用工业级元器件和严格的制造工艺，确保在恶劣的工业环境下长期稳定运行。模块提供通道间和通道对系统的电气隔离，有效防止接地环路干扰和噪声影响，保证信号采集的准确性和可靠性。支持HART协议通信，便于智能变送器的远程配置和诊断。

应用案例与行业价值

在某大型天然气处理厂的压缩机组控制系统中，ICS Triplex T9432 模块被用于监测工艺气管道的压力。系统要求压力超过安全限值时必须可靠地触发紧急停车。在一次雷击事件中，一台压力变送器损坏导致信号异常。T9432 模块立即检测到该通道故障，自动将其排除在表决逻辑外，并发出报警，但系统继续基于另外两台正常的变送器信号运行，避免了因单台仪表故障导致的非计划停产，直接避免了巨大的产量和经济损失，充分体现了其高可用性和安全性价值。

相关产品组合方案

1. 1.T9400/T9800： Trusted® 系统主控制器

2. 2.T9411： 数字量输入模块

3. 3.T9451： 数字量输出模块

4. 4.T9471： 模拟量输出模块

5. 5.T9810： 系统电源模块

6. 6.Trusted® 机架： 模块安装平台

7. 7.Trusted® 软件： 系统组态编程工具

安装维护与全周期支持

安装指导

· •确保系统电源关闭

· •将模块插入Trusted® 机架指定槽位

· •连接现场信号线，注意极性正确

· •上电后进行系统自检和通道测试

维护要点

· •定期检查模块状态指示灯

· •利用系统诊断功能监控模块健康状态

· •保持模块通风良好，环境清洁

· •建立预防性维护计划，定期测试系统功能
