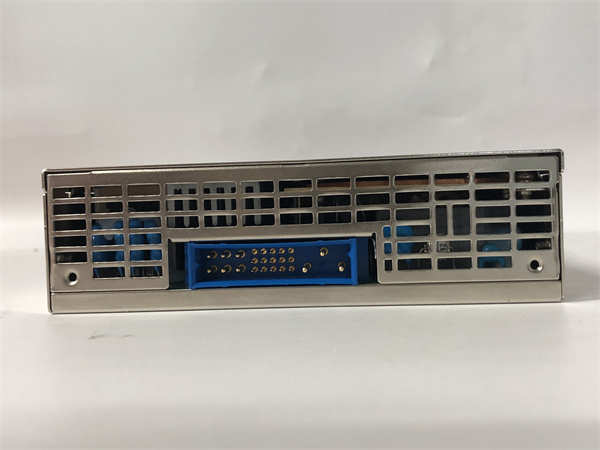

T8231 ICS TRIPLEX

TRICONEX T8231 是TRICONEX品牌（施耐德电气旗下）推出的一款4通道模拟量输出模块，属于Tricon v9至v11版本安全仪表系统的关键执行单元。该模块接收来自主处理器（如T9451）的安全指令，并输出高精度的模拟信号（如4-20mA）来控制最终执行元件（如调节阀、变频器），是安全回路中至关重要的“手脚”。

应用场景

在化工厂的催化裂化装置中，当反应器温度异常升高逼近安全限值时，紧急停车系统（ESD）的主处理器会立即计算出一个安全的开度指令，要求进料调节阀关小以减少进料。这个关键的指令正是通过TRICONEX T8231 模块来执行的。T8231 接收到指令后，其内部三个独立的通道会同步产生一个精确的4-20mA电流信号，经过“三取二”表决后，输出一个绝对可靠的信号至调节阀的定位器，驱动阀门快速、准确地动作到安全位置，从而避免了一场因超温可能引发的严重事故。T8231 的可靠输出，是安全联锁动作的最后一环，也是保障生产安全的直接体现。

核心参数速览

技术原理与创新价值

创新点1：三重化冗余输出与智能表决机制。T8231 的核心在于其输出的超高可靠性。模块内部三个独立的处理器通道会同步产生输出电流。这三个电流信号会在输出级进行实时比较和表决（通常采用中值选择或更复杂的算法）。只有当至少两个通道的输出一致时，最终信号才被允许输出到现场。这确保了单一通道的任何故障都会被屏蔽，输出的信号始终是正确的，从根本上杜绝了危险侧故障。创新点2：完善的在线诊断与故障安全措施。模块持续进行自诊断，包括检查输出级的开路、短路、超限等故障。一旦检测到某个通道的故障，会立即在系统内报告，并在输出表决时将该通道排除。同时，模块支持可配置的故障安全状态（如输出保持、上电至预定值），确保在检测到无法容忍的故障时，执行器能进入预设的安全状态。创新点3：通道间电气隔离与高精度输出。T8231 的四个输出通道之间是电气隔离的，这意味着一个通道的故障（例如现场接线短路）不会影响其他通道的正常工作，极大地提高了系统的容错能力和可用性。同时，其高分辨率的数模转换器保证了输出电流信号的精确度，使得对调节阀等执行机构的控制非常精准。

应用案例与行业价值

案例一：在天然气处理厂的压缩机防喘振控制中，安全系统需要根据压缩机工况快速、精确地调节放空阀的开度。TRICONEX T8231 模块被用于控制放空阀的定位器。其高精度和快速响应特性确保了放空阀能够根据T9451 主处理器计算出的复杂防喘振曲线进行毫秒级的精确定位，既保护了昂贵的压缩机机组，又最大限度地减少了工艺气体的放空损失，实现了安全与效益的统一。案例二：在海上平台的燃气透平发电机组中，T8231 负责在ESD动作时控制燃料关断阀。平台环境高湿、高盐雾，对电子设备是严峻考验。T8231 的坚固设计和宽温工作能力确保了其在恶劣环境下长期无故障运行。其全面的诊断功能能让维护人员提前预知模块健康状态，从而在计划检修期内完成维护，避免了因控制模块意外故障导致发电机组非计划停机的风险。

相关产品组合方案

1. 1.Tricon 主处理器：如T9451，是系统的大脑，向T8231 发出控制指令。

2. 2.Tricon 机架与电源：如8101 机架和8312 电源，为T8231 提供安装位置和稳定电力。

3. 3.模拟量输入模块：如T8311，用于采集过程变量（如压力、温度），为安全逻辑提供依据。

4. 4.数字量输入模块：如T8431，用于采集开关状态信号（如压力开关触点）。

5. 5.数字量输出模块：如T8461，用于驱动开关型执行机构（如电磁阀）。

6. 6.TriStation 1131 软件：用于对T8231 模块进行配置、测试和诊断的唯一官方工程工具。

7. 7.智能阀门定位器：现场执行机构，接收来自T8231 的4-20mA信号，精确控制阀门开度。

安装维护与全周期支持

TRICONEX T8231 模块的安装采用标准的插拔式设计，只需将其对准Tricon机架的槽位并平稳插入，直至锁紧装置到位即可。所有电源和通信由背板完成，现场接线连接到模块前端的端子板上，清晰明了。日常维护主要通过TriStation软件在线监控模块及各通道的健康状态、输出电流值和诊断信息。当诊断报警提示某个通道故障时，由于模块的冗余容错设计，系统仍可正常工作，维护人员可根据计划利用热插拔功能进行更换。
