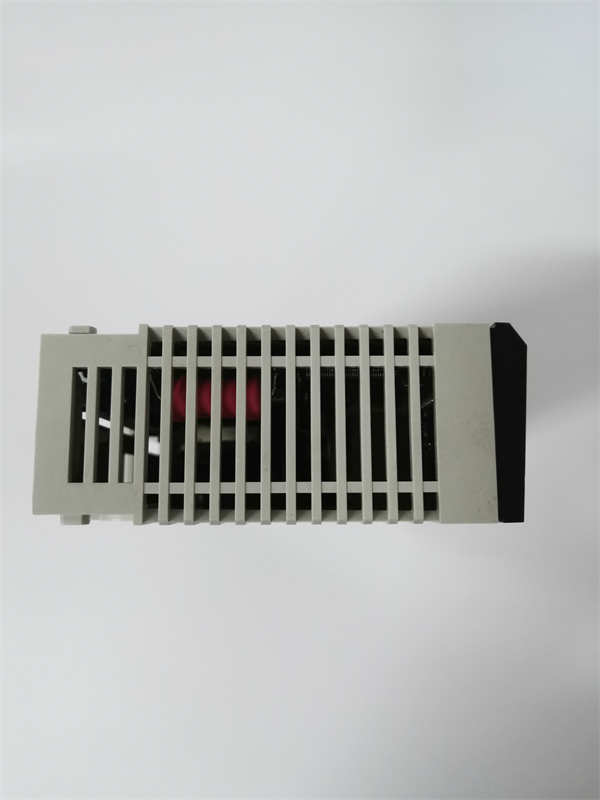

PROSOFT PTQ-PDPMV1

ProSoft Technology PTQ-PDPMV1 是ProSoft Technology公司生产的一款高性能通信网关模块。该模块属于协议转换网关类别，专为在罗克韦尔自动化ControlLogix平台与PROFIBUS DP网络之间建立稳定、高效的数据桥梁而设计。

应用场景：

在一家大型汽车制造厂的焊装车间，主控制系统采用罗克韦尔自动化的ControlLogix PLC，而生产线上的数十台焊接机器人控制器和变频器大多采用西门子的PROFIBUS DP协议。过去，双方设备无法直接通信，导致数据采集和设备控制效率低下。通过在主控柜的ControlLogix机架中插入 ProSoft PTQ-PDPMV1 网关模块，它成功地将ControlLogix控制器“映射”为PROFIBUS DP网络上的一个主站，实时、准确地读取机器人的焊接状态参数，并向变频器下发速度设定值。这一集成方案实现了全生产线数据的统一监控和精准协同控制，将设备综合效率（OEE）提升了15%。

核心参数速览：

技术原理与创新价值：

· •创新点1：深度集成于ControlLogix平台的协议处理。 ProSoft PTQ-PDPMV1 并非一个独立的外部设备，而是一个直接插入ControlLogix机架的智能通信模块。它利用背板与ControlLogix CPU进行高速数据交换，并在模块内部独立运行完整的PROFIBUS DP主站协议栈。这种架构将复杂的协议转换任务从主CPU中卸载出来，CPU只需像处理本地I/O一样，通过简单的标签（Tags）来访问PROFIBUS网络上的所有设备，极大简化了编程并保证了控制器的性能。

· •创新点2：强大的数据映射与诊断功能。 该模块配备了功能强大的配置软件（ProSoft Configuration Builder），允许用户以图形化方式轻松配置每个PROFIBUS从站的输入/输出数据，并将其映射到ControlLogix控制器的特定数据标签中。同时，模块提供详尽的诊断信息，如网络状态、从站在线情况、通信错误等，并能直接集成到RSLogix 5000/Studio 5000的报警系统中，实现了跨网络的集中监控和快速故障诊断。

· •创新点3：卓越的实时性与可靠性。 PTQ-PDPMV1 专为工业实时通信设计，其硬件处理能力确保了极低的通信延迟和高度确定性的数据交换周期。其工业级的元器件和设计，保证了在严苛的电磁干扰环境下依然能稳定工作，满足关键控制应用对通信可靠性的苛刻要求。

应用案例与行业价值：

在某水处理厂的扩建项目中，新增的污泥脱水系统采用了多台西门子的PROFIBUS DP设备（如离心机、污泥泵），而原有的全厂控制系统是基于罗克韦尔ControlLogix搭建的。项目采用 ProSoft PTQ-PDPMV1 作为通信枢纽。调试工程师仅用一天时间就完成了网关配置和数据映射，新系统完美融入现有控制网络。中央控制室现在可以实时获取脱水系统的全部运行参数并进行远程控制，实现了全厂的统一自动化管理。项目负责人表示：“ProSoft PTQ-PDPMV1 就像一位优秀的‘双语翻译’，让我们在不改变原有架构的前提下，轻松整合了新设备，节省了大量成本和时间。”

相关产品组合方案：

ProSoft PTQ-PDPMV1 是构建多协议控制系统的关键，常与以下产品配套使用：

· •罗克韦尔 1756-L7x 系列CPU：ControlLogix控制器，系统控制核心。

· •罗克韦尔 1756 系列I/O模块：用于本地设备连接。

· •西门子 ET 200S/200M 分布式I/O：作为PROFIBUS DP从站。

· •西门子 变频器（如G120系列）：作为PROFIBUS DP从站。

· •ProSoft PTQ-PDPSV1：PROFIBUS DP从站模块，用于反向连接。

· •ProSoft CX-配置电缆：用于模块的初始配置和调试。

· •ProSoft Configuration Builder 软件：专用的图形化配置工具。

安装维护与全周期支持：

ProSoft PTQ-PDPMV1 的安装非常简便，与其他ControlLogix模块一样，直接插入机架的空白槽位即可。物理连接包括通过标准PROFIBUS网络电缆连接至DP网络，并正确安装终端电阻。配置工作主要在电脑上使用专用软件完成，生成配置文件后下载至模块。
