BENTLY 3500-22M 288055

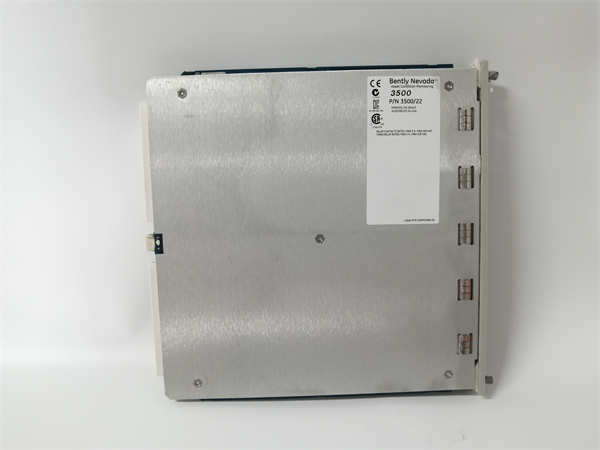

3500-22M (部件号 288055) 是本特利内华达（BENTLY NEVADA） 公司生产的四通道振动监测器，属于3500系列机械保护系统。该模块是旋转机械保护系统的关键组件，可连续监测四个独立的振动通道，确保关键设备安全运行。

应用场景

在大型炼油厂的关键机组——催化裂化装置主风机监测中，BENTLY 3500-22M 模块通过接收来自四个电涡流传感器的信号，实时监测风机轴承的振动值。当振动值超过报警阈值时，模块立即触发报警，提醒操作人员注意。若振动持续升高达到危险值，模块将通过继电器输出停机信号，联锁停机保护设备，避免灾难性事故发生。其价值在于为高速旋转设备提供可靠的保护，解决了设备意外故障导致的生产中断和安全事故核心痛点。

核心参数速览

技术优势

优势一：四通道高集成设计 单模块支持四个完整监测通道，每通道包含传感器供电、信号调理、报警逻辑功能，显著提高机箱空间利用率，降低单点监测成本。 优势二：双重报警保护机制 每监测通道提供Alert（预警）和Danger（危险）两级报警，报警值可独立设定，实现分级预警和联锁保护。 优势三：高级诊断功能 具备传感器故障检测、OK电路监测功能，实时诊断监测回路健康状况，提前发现潜在故障。

行业应用案例

案例：化烃压缩机组监测系统改造 某乙烯装置裂解气压缩机原监测系统老化，升级采用3500-22M模块构建新系统。项目实施后：

· 实现4个径向轴承振动监测

· 报警响应时间<100毫秒

· 成功避免因轴承疲劳导致的非计划停机

· 系统MTBF（平均无故障时间）超过10年

配套方案推荐

1. 3500/15：电源模块，为监测系统供电

2. 3500/25：框架接口模块，实现系统通信

3. 3300 XL 8mm：电涡流传感器，振动信号采集

4. 3500/92：通信网关，数据上传至DCS

5. 3500/33：继电器模块，实现保护联锁

安装调试指南

安装规范：

· 确保机架断电操作

· 模块插入到位，锁定螺钉扭矩0.6-0.9 N·m

· 传感器线路采用屏蔽双绞线，独立敷设

参数设置：

· 通过3500组态软件配置报警值

· 报警延迟时间通常设1-3秒

· 传感器间隙电压设定符合安装规范

维护要点：

· 每月检查模块状态指示灯

· 每季度记录通道监测数据

· 每年进行传感器校验
