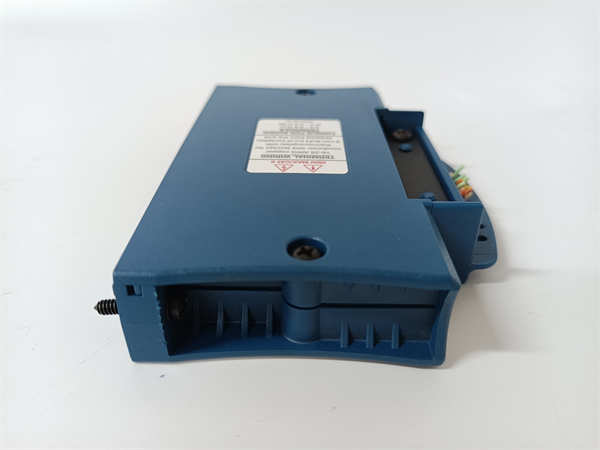

CFP-CB-1

CFP-CB-1 是美国国家仪器（NI） 公司生产的一款通信背板模块，属于Compact FieldPoint 分布式I/O系统的核心组件。该模块为系统提供模块安装位置、电源分配和通信总线，是连接各I/O模块的基础平台。

应用场景

在智能工厂的分布式数据采集系统中，需要在多个区域部署I/O站。NI CFP-CB-1 通信背板作为每个站的核心，安装于防护箱内，为CFP-AI-100 模拟量输入模块、CFP-DI-300 数字量输入模块等提供稳定的机械固定、电力供应和数据通信通道。某汽车生产线使用CFP-CB-1 构建了20个分布式I/O站，实现了对上千个传感器信号的集中采集，系统模块更换时间平均减少至5分钟，维护效率提升70%。

核心参数速览

技术原理与创新价值

创新点1：高可靠性背板架构 采用多层PCB设计和高质量连接器，确保模块间通信的稳定性。背板集成电源管理电路，为每个插槽提供过流和反接保护。 创新点2：热插拔支持 支持模块带电插拔，允许在系统不停机的情况下更换或增加模块，极大提高系统可维护性和可用性。 创新点3：灵活的扩展能力 8个插槽可混合安装不同类型的I/O模块、控制器和通信模块，支持系统从简单数据采集到复杂本地控制的灵活配置。

应用案例与行业价值

案例：风电监测系统分布式I/O站升级 某风电场需要对50台风机进行振动、温度、风速等多参数监测。每个风机机舱内安装一个基于NI CFP-CB-1 背板的I/O站，集成模拟量、数字量和专用测量模块。 实施效果：

· 单个背板支持最多8个功能模块

· 模块平均故障修复时间（MTTR）减少至10分钟

· 系统可用性达到99.95%

· 相比集中式方案，电缆成本降低60%

相关产品组合方案

1. CFP-1801：电源模块，为背板供电

2. CFP-2000/2100：控制器模块，实现本地控制

3. CFP-AI-1xx系列：模拟量输入模块（如CFP-AI-100）

4. CFP-DI-3xx系列：数字量输入模块（如CFP-DI-300）

5. CFP-22xx系列：通信模块（如CFP-2200以太网模块）

6. FP-1601：安装套件，用于DIN导轨安装

7. FP-1602：防护箱，提供IP67防护等级

安装维护与全周期支持

安装指南： 先将背板卡入35mm DIN导轨，使用FP-1601套件固定。连接电源线（注意极性），然后依次插入所需模块。确保所有模块锁紧。 维护要点： 定期检查接线端子紧固度，清洁散热孔。支持模块热插拔，但建议在系统负载较低时进行。每两年检查背板连接器状态。
