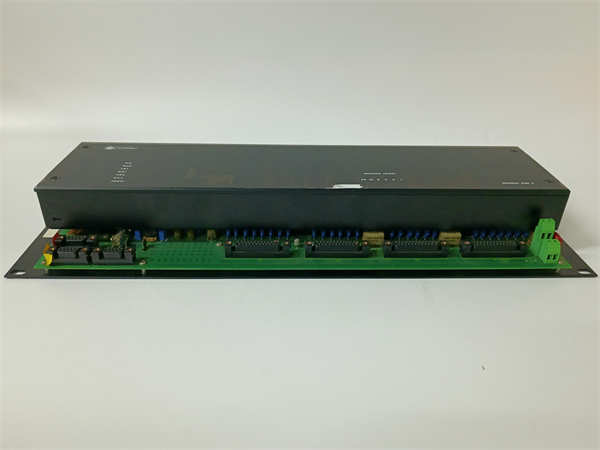

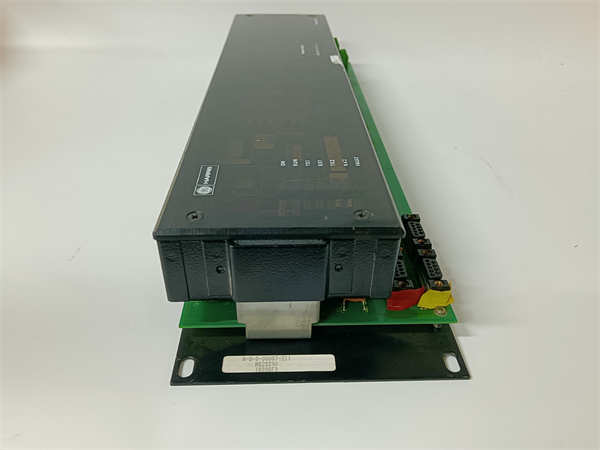

WESDAC D20 A

WESDAC D20 A 是ABB集团旗下WESDAC品牌经典的远程终端单元（RTU），专为电力系统自动化、SCADA（数据采集与监视控制系统）及工业过程监控而设计。该设备作为现场层与控制中心之间的关键桥梁，负责数据采集、协议转换和控制执行。

应用场景：

在省级电网的500kV枢纽变电站中，需要对数以千计的模拟量（电压、电流、功率）和状态量（断路器、隔离开关位置、报警信号）进行实时采集，并执行调度中心的遥控命令。该站部署了WESDAC D20 A RTU作为站内数据汇聚和处理的中心。它通过串行接口和模拟量/数字量板卡，采集来自保护装置、测控单元、电能表等智能设备的数据，并按照IEC 60870-5-101/104等电力标准规约，通过光纤通道将数据实时上传给省调主站。在一次区域电网故障中，D20 A 准确捕获了故障录波数据并快速上送，为调度员快速判断故障性质、隔离故障区域提供了关键信息，有效防止了事故扩大。

核心参数速览：

技术原理与创新价值：

创新点1：强大的多协议转换与数据处理能力 WESDAC D20 A 的核心在于其强大的协议处理引擎。它能够同时与站内多种不同协议的智能电子设备（IEDs）通信，如通过Modbus RTU读取电能表数据，通过IEC 60870-5-103与保护装置通信，并通过DNP3.0或IEC 104规约与远方主站交互。模块内部对采集的原始数据进行预处理、工程值转换、死区计算和时间戳标记，有效减轻了主站负担，并保证了数据的实时性和准确性。 创新点2：高可靠性的硬件与通信设计 设备采用工业级甚至军工级的元器件，电源设计支持宽范围交直流输入，并具备防雷击和浪涌保护能力。其通信系统通常支持主备信道自动切换、数据缓存和断线续传功能。当主用光纤通道中断时，能自动切换到备用GPRS/4G无线通道，确保监控不中断，满足电力系统对可靠性的极致要求。 创新点3：模块化与可扩展架构 D20 A 采用模块化设计，核心处理单元与IO单元分离。用户可以根据现场需求，灵活配置数字量输入（DI）、数字量输出（DO）、模拟量输入（AI）、模拟量输出（AO）及通信模块的数量和类型。这种架构使得系统配置极其灵活，从小型配电开关站到大型枢纽变电站都能找到合适的配置方案，保护了用户的投资。

应用案例与行业价值：

案例一：城市配电网自动化（DA）系统 某大型城市为提高供电可靠性，实施了配电网自动化改造。在数千个配电开关站/环网柜中部署了WESDAC D20 A RTU。它们采集开关位置、线路电流电压、故障指示器信号等信息上传至主站。当某条10kV馈线发生永久性故障时，主站根据D20 A 上传的故障信息，自动进行故障定位和隔离，并生成非故障区域恢复供电的方案，经调度员确认后，通过D20 A 下发遥控命令，操作开关完成故障隔离和负荷转供，将故障停电时间从小时级缩短至分钟级，显著提升了供电可靠性。 案例二：长距离输油管线监控系统 在跨越千里的输油管线上，WESDAC D20 A 被用于各站场（泵站、阀室）的监控。它采集压力、流量、温度等工艺参数以及设备状态，并通过卫星或微波信道将数据传至调度中心。其强大的运算逻辑控制（PLC-like）功能还能在通信中断时，独立执行简单的本地联锁保护逻辑（如压力超高关断阀门），确保了管线的安全运行。

相关产品组合方案：

1. 各类IO模块：如DI、DO、AI、AO、RTD/TC模块，用于信号采集和控制输出。

2. 通信扩展模块：支持光纤、无线（GPRS/4G）、电力线载波等通信方式。

3. 机箱与电源模块：为系统提供安装平台和冗余电源。

4. 协议转换网关：用于连接不支持标准协议的老旧设备。

5. SCADA主站软件：如ABB NET6000/SCADA，用于构建控制中心。

6. 工程师站配置工具：用于RTU的编程、配置和维护。

7. 不间断电源（UPS）：为关键站点的RTU提供电力保障。

安装维护与全周期支持：

WESDAC D20 A 通常安装在标准的19英寸机柜内。安装需确保良好的接地，通信线缆和电源线应分开布线，并使用屏蔽线以减少干扰。上电后，需通过专用的配置软件（如WESDAC Tools）设置IP地址、通信参数、规约类型和点表信息。
