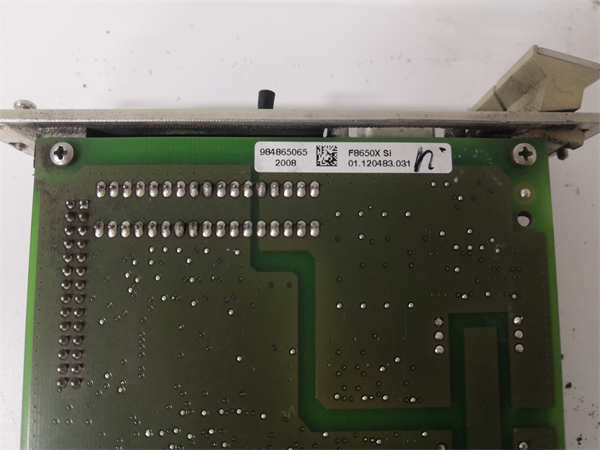

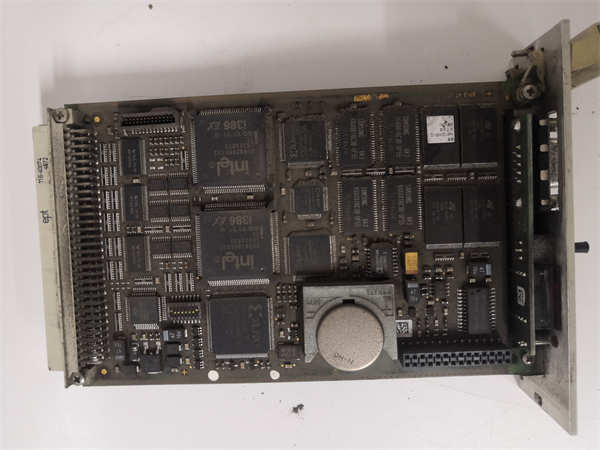

F8650X HIMA

HIMA F8650X 是德国HIMA公司生产的F系列安全控制系统中的数字量输出模块。该模块是安全仪表系统（SIS）的关键执行组件，专门用于驱动现场安全执行设备，如电磁阀、安全继电器、报警装置等，满足IEC 61508 SIL 3安全完整性等级要求。

应用场景：

在大型石油化工装置的紧急停车系统（ESD）中，当工艺参数达到危险设定值时，需要快速可靠地切断进料、打开泄压阀。该系统采用HIMA F系列安全控制器，配置了F8650X数字量输出模块。在实际运行中，当系统检测到反应器超压危险时，F8650X模块接收安全控制器的指令，通过其高可靠性的输出通道驱动紧急切断阀的电磁阀，确保工艺装置安全停车。其故障安全型设计确保了在失电或模块故障时输出处于安全状态，防止误动作。

核心参数速览：

技术原理与创新价值：

创新点1：高可靠性安全输出设计 F8650X 采用经TÜV认证的安全设计，每个输出通道采用独立的驱动电路和保护电路。模块采用故障安全型设计，在失电或模块故障时，输出自动切换到安全状态（关断）。其输出电路具备完善的过流、过压、短路保护功能，确保在负载故障时不会影响模块的正常工作。 创新点2：完善的输出诊断功能 模块具备强大的输出回路诊断能力，可实时检测每个输出通道的状态，包括输出开路检测（断线检测）、输出短路检测（对地/对电源短路）、过载保护功能等。诊断信息通过LED指示灯和系统事件日志实时上报，便于快速定位和修复故障。 创新点3：高驱动能力与灵活配置 每个输出通道提供高达2A的驱动电流，可直接驱动电磁阀、继电器等现场设备。模块支持在线插拔功能（在系统允许且遵循安全规程的前提下），便于维护和更换。输出状态可通过软件灵活配置，满足不同应用需求。

应用案例与行业价值：

案例一：化工装置紧急泄放系统 在大型化工装置中，F8650X模块用于控制安全阀的电磁阀。当系统压力达到危险值时，模块可靠触发泄放装置，防止设备超压爆炸。其高可靠性设计确保了单一元件故障不会影响安全功能。 案例二：油气管道紧急截断系统 在长距离输油管线的站场中，F8650X模块驱动紧急截断阀。其快速响应时间（毫秒级）确保了在泄漏事故发生时能够快速隔离管段，防止事故扩大。

相关产品组合方案：

1. F系列安全控制器：如F7131等，系统核心处理单元

2. 数字量输入模块：如F8621A、F8627X等，采集安全联锁信号

3. 模拟量模块：如F8631系列，处理连续量安全信号

4. 通信模块：实现与DCS等系统通信

5. 机架与电源模块：为系统提供安装平台和电力

6. HIMatrix软件：系统组态与编程工具

安装维护与全周期支持：

F8650X 模块必须由经过认证的专业人员安装和维护。日常维护主要包括通过模块LED状态指示灯监控运行状态，定期使用诊断软件查看系统事件记录，并按照安全要求对输出回路进行定期功能测试。
