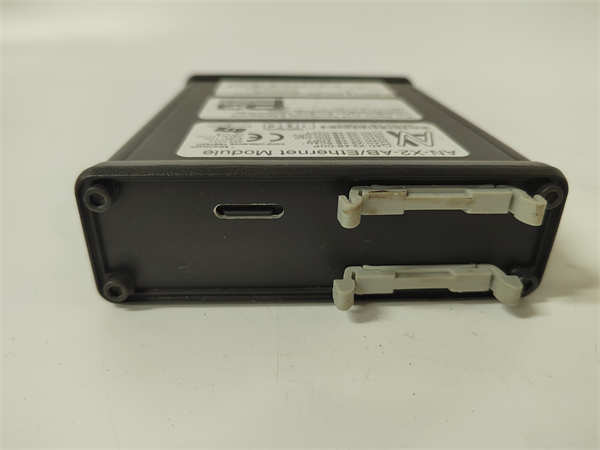

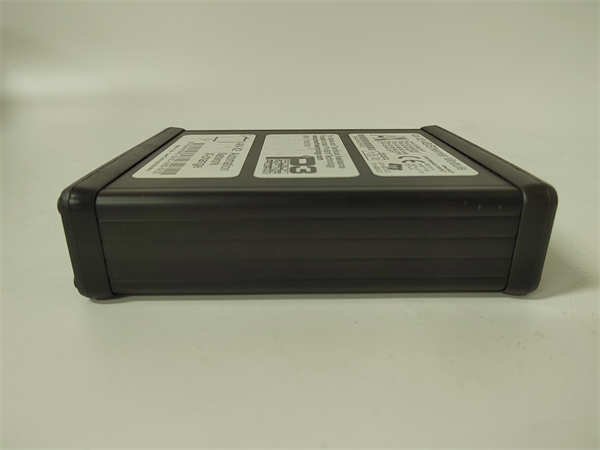

PROSOFT AN-X2-AB-DHRIO

PROSOFT AN-X2-AB-DHRIO 是Prosoft Technology公司（现属Molex旗下）生产的一款高性能工业通信网关。该模块专门设计用于在Allen-Bradley的DH+网络与标准以太网之间建立可靠的桥梁，实现对传统PLC系统的数据采集和集成，是工业网络现代化改造和数字化转型的关键设备。

应用场景：

在大型汽车制造厂的冲压车间，几十台使用DH+网络通信的Allen-Bradley PLC-5控制器已稳定运行超过二十年。随着工厂推进数字化升级，需要将这些关键设备的生产数据实时上传至MES系统。然而，传统的DH+网络无法直接接入现代工业以太网。此时，PROSOFT AN-X2-AB-DHRIO 网关发挥了关键作用：它一端通过DH+接口连接到PLC-5网络，另一端通过以太网接入车间局域网，将PLC中的设备状态、产量计数、故障代码等数据实时、准确地传输到上位系统。这使得工厂管理人员能够实时监控冲压线的运行效率，并基于数据进行预测性维护，在避免大规模更换老旧控制系统的前提下，成功实现了生产透明化管理。

核心参数速览：

技术原理与创新价值：

创新点1：双协议栈与灵活数据映射。 AN-X2-AB-DHRIO 的核心价值在于其内置的双协议栈。它不仅能作为桥梁，将DH+网络上的数据转换为在工业界广泛支持的Modbus TCP协议，还能转换为Allen-Bradley现代的EtherNet/IP (CIP) 协议。这意味着用户既可以用通用的SCADA/MES系统通过Modbus TCP来访问数据，也可以直接将其集成到罗克韦尔现代的ControlLogix/CompactLogix系统中，实现无缝的数据交换。其强大的数据映射表功能，可以灵活配置DH+节点、数据表文件与TCP/IP端数据地址的对应关系，极大简化了工程配置。 创新点2：双DH+通道与网络隔离。 该网关提供两个完全独立的DH+通道。这一设计允许它同时连接两个物理上或逻辑上隔离的DH+网络，例如将一条生产线上的控制网络和另一条线上的设备网络数据汇总后上传。这不仅节省了硬件成本，还实现了网络间的安全隔离，避免了不同网络间的相互干扰。 创新点3：即插即用与强大诊断。 模块采用基于网页的配置方式，用户无需安装特定软件，通过浏览器即可轻松完成网络参数设置和数据映射。同时，它提供详尽的LED状态指示灯和网页诊断界面，可以实时监控DH+网络各节点的通信状态、数据流量以及网关自身的运行健康状态，便于快速排查通信故障，大大提升了系统的可维护性。

应用案例与行业价值：

案例：化工行业批次过程控制系统数据集成 某化工厂需要对一套基于PLC-5控制器的老旧批次反应釜系统进行数据采集，用于优化配方和合规性记录。系统采用DH+网络，无法直接连接。项目在每个反应釜控制柜内部署了AN-X2-AB-DHRIO网关。 网关通过DH+接口读取PLC-5中的批次步骤、温度、压力、阀门状态等数据，并通过内置的Modbus TCP服务器功能，将这些数据提供给工厂的Historian数据库和批次管理软件。实施后，工程师可以远程实时监控每个批次的进展，并基于历史数据优化工艺参数，使产品收率提升了3%。项目经理评价：“AN-X2-AB-DHRIO网关以极低的成本和极小的改动，让我们老旧的设备焕发了新生，满足了现代化管理的所有数据需求。”

相关产品组合方案：

1. AN-X2-AB-DHRIO-SLC：类似网关，可能针对SLC 500系列PLC有优化配置。

2. CVU-HART：HART协议转换器，与网关配合，可同时采集智能仪表数据。

3. 罗克韦尔 Stratix 交换机：工业以太网交换机，为网关提供稳定的网络连接。

4. FactoryTalk View SE：罗克韦尔SCADA软件，可通过EtherNet/IP直接使用网关数据。

5. 第三方SCADA/MES系统（如Ignition, iFix）：通过Modbus TCP协议与网关通信。

6. PLC-5/ControlLogix 处理器：网关连接的主要源设备和目标系统。

7. 冗余电源：为网关提供不间断的电力供应，确保通信不中断。

安装维护与全周期支持：

PROSOFT AN-X2-AB-DHRIO 的安装非常简便。将其卡入标准35mm DIN导轨，连接24V DC电源。使用屏蔽双绞线将DH+网络（A、B、Shield）连接到网关的DH+端口，将网线连接到以太网端口。上电后，通过电脑浏览器访问网关的IP地址即可进行配置。 日常维护主要是通过网页界面监控通信状态和日志。定期检查网络连接和电源稳定性。固件版本可通过网页界面在线升级。
