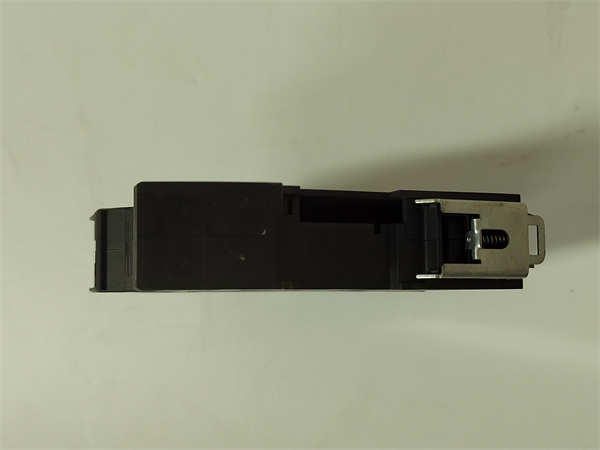

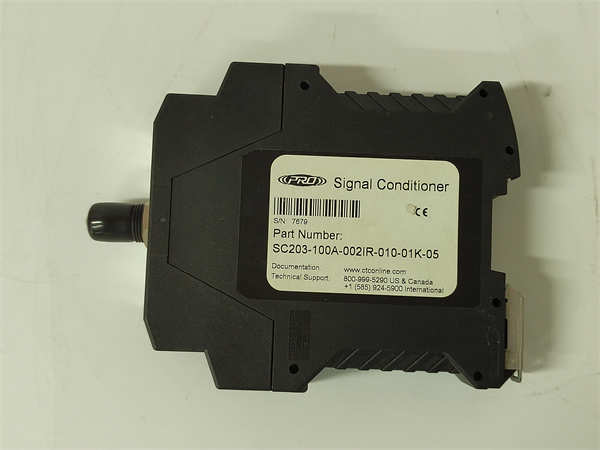

CTC SC203-100A-002IR-010-01K-05

CTC SC203-100A-002IR-010-01K-05 是美国CTC公司生产的一款高性能闭环霍尔效应电流传感器。该传感器利用霍尔原理，通过非接触方式精确测量直流、交流或脉冲电流，并提供隔离的模拟量输出信号，广泛应用于变频器、伺服驱动器、UPS电源、焊接设备等工业电力电子装置中，用于实时监测和控制电流，实现过流保护、能效管理和优化控制。

应用场景：

在大型数据中心的不间断电源系统中，CTC SC203-100A-002IR-010-01K-05 电流传感器正实时监测着每一台UPS的输入和输出电流。当某路供电线路因雷击发生瞬间浪涌时，传感器在微秒级内检测到电流异常，立即将信号传送给控制单元，触发保护电路动作，防止昂贵的IT设备受损。同时，通过对电流的精确计量，系统能够实时计算负载率，优化多台UPS的均流运行，提升整体能效。正是这种快速、精确的电流监测能力，确保了数据中心7x24小时不间断供电的可靠性。

核心参数速览：

技术原理与创新价值：

创新点1：闭环霍尔原理与高精度测量。 SC203-100A-002IR-010-01K-05 采用闭环霍尔效应测量原理。初级电流产生的磁场被霍尔元件检测，经放大后驱动补偿线圈产生一个反向磁场，使其趋于零。补偿电流的大小精确反映了初级电流。这种闭环负反馈结构使得传感器具有极高的精度、优异的线性度和快速响应能力，且不受磁场饱和影响。 创新点2：宽频带与快速动态响应。 传感器拥有从直流到100kHz的宽频带特性，能够精确测量各种波形电流，包括含有高次谐波的畸变波形。其低于1微秒的快速响应时间，使其能够捕捉电流的瞬时变化，为系统的快速保护（如IGBT过流保护）和实时控制提供关键数据。 创新点3：高电气隔离与紧凑结构。 传感器一次侧（被测电流）和二次侧（测量电路）之间具有高达2500V RMS的电气隔离。这种非接触式测量完全避免了在测量电路中引入高压风险，保障了人员和设备安全。同时，模块采用紧凑的穿孔式设计，节省空间，易于集成到功率板上。

应用案例与行业价值：

案例：大功率变频器输出电流精确检测与保护 某品牌大功率变频器在其输出侧使用CTC SC203-100A-002IR-010-01K-05 传感器来检测电机电流。传感器实时提供的精确电流信号用于：

1. 矢量控制算法：实现电机转矩和磁场的精确解耦控制。

2. 过载和短路保护：在数微秒内检测到异常电流，立即封锁IGBT驱动，保护功率器件。

3. 负载监测：通过电流波形分析，间接判断电机健康状况（如轴承磨损、转子断条）。

客户反馈：“使用CTC SC203系列传感器后，我们的变频器短路保护响应更快、更可靠，显著降低了功率模块的损坏率，其优异的温度稳定性也保证了产品在全温度范围内的控制精度。”

相关产品组合方案：

1. SC202系列：不同电流等级（如50A, 200A）的闭环霍尔传感器。

2. LK系列：开环霍尔电流传感器，成本更优，适用于要求稍低的应用。

3. 电流互感器：仅适用于交流测量，但成本低。

4. 分流电阻+隔离运放：另一种电流测量方案，需自行设计电路。

5. 传感器接口板：为多个传感器提供集中供电和信号调理。

6. DSP/MCU控制器：如TI C2000系列，接收传感器信号执行控制算法。

7. IGBT/功率模块：传感器为其提供关键的电流保护。

安装维护与全周期支持：

安装时，将被测导体（母线或电缆）穿过传感器中心的穿孔。确保导体位于中心以减少测量误差。传感器本体通常通过四个安装孔固定在PCB或散热板上。正确连接电源（±15V）和输出信号线。注意，传感器需要±15V双电源供电才能正常工作。 日常维护主要是定期检查电源电压是否稳定，连接器是否牢固，以及传感器外观有无过热或破损痕迹。由于是非接触式测量，传感器本身基本无需维护，寿命极长。若输出异常，首先检查供电和负载，再判断传感器是否损坏。
