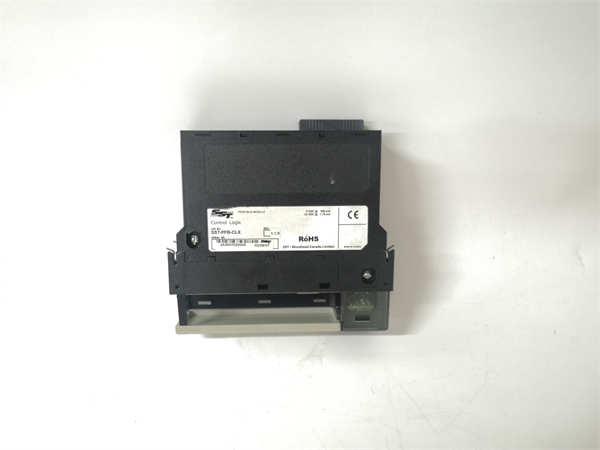

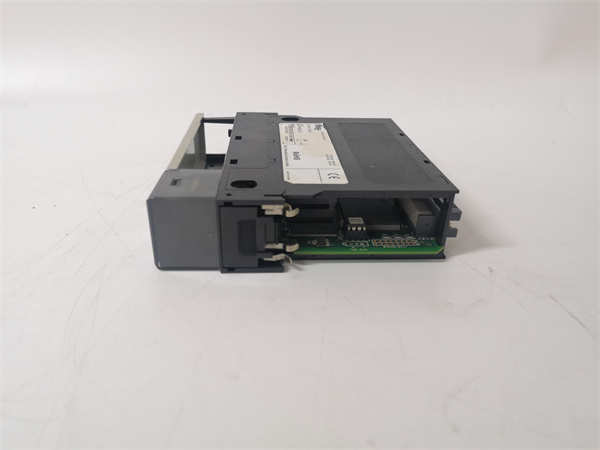

SST-PB3-CLX

SST-PB3-CLX 是ProSoft Technology公司生产的一款高性能通信网关模块，专为罗克韦尔自动化（Rockwell Automation / Allen-Bradley）的ControlLogix平台设计。该模块作为PROFIBUS DP网络的从站设备，使ControlLogix PLC能够无缝地与第三方PROFIBUS主站（如西门子S7-400 PLC）或大量的PROFIBUS从站设备（如变频器、远程I/O、仪表等）进行数据交换。

应用场景:

在某大型汽车制造厂的涂装车间，主线控制系统采用罗克韦尔的ControlLogix L7x系列PLC，而来自欧洲的喷涂机器人系统和部分精密仪表则采用西门子S7-400 PLC作为主站，通过PROFIBUS-DP网络连接。为了实现整个生产线的协同控制，在ControlLogix机架中插入了SST-PB3-CLX 网关模块。该模块作为PROFIBUS网络上的一个从站，接收来自西门子主站的设定值（如颜色配方、喷涂速度），同时将机器人的状态、仪表读数等数据实时上传给ControlLogix PLC。SST-PB3-CLX 成功地打破了不同品牌控制系统之间的壁垒，实现了数据的畅通无阻。

核心参数速览:

技术原理与创新价值:

创新点1：深度背板集成，实现与ControlLogix CPU的高效数据交换。SST-PB3-CLX 并非一个独立的外部网关，而是直接插入ControlLogix机架，作为一個特殊的I/O模块存在。它通过高速的ControlLogix背板与CPU进行数据交换，其速度远高于串口或普通以太网通信。数据在CPU和网关之间的传输延迟极低，可靠性极高，就如同是PLC的一个原生功能模块，确保了控制的实时性。创新点2：灵活的I/O映射与强大的诊断功能。通过ProSoft专用的Configuration Builder软件，用户可以灵活地配置SST-PB3-CLX 与PROFIBUS主站之间的数据交换映射。这些数据会被自动映射到ControlLogix CPU的特定标签（Tags）中，程序员可以像访问本地I/O一样，在RSLogix 5000/Studio 5000编程软件中直接使用这些数据。同时，模块提供详细的诊断信息，如PROFIBUS网络状态、通信错误代码等，帮助工程师快速定位和解决通信故障。创新点3：破解自动化“孤岛”，实现跨平台系统无缝集成。SST-PB3-CLX 的核心价值在于其“桥梁”作用。在工业现场，不同品牌、不同协议的设备共存是常态。该模块使得以罗克韦尔PLC为核心的系统，能够轻松地接入庞大的PROFIBUS设备生态系统（包括驱动器、阀岛、传感器等），无需更换现有设备，极大地保护了用户投资，简化了系统集成复杂度，是实现“混合控制”战略的关键组件。

应用案例与行业价值:

在一条进口的高端包装生产线升级项目中，其核心机械控制采用罗克韦尔ControlLogix，但生产线上的多台伺服驱动器、高精度电子秤和视觉系统均为PROFIBUS从站设备。项目采用SST-PB3-CLX 模块作为通信枢纽。集成后，ControlLogix PLC能够精准控制每一个PROFIBUS设备，实现了高速高精度的协同动作。客户工程师反馈：“SST-PB3-CLX 的稳定性和易用性超出了我们的预期。它让我们在不改变原有高端驱动和检测单元的前提下，成功用ControlLogix统一了整线控制，提升了设备性能，降低了后期维护的复杂性。”

相关产品组合方案:

· •罗克韦尔ControlLogix PLC（如：1756-L7x）： SST-PB3-CLX 的服务对象和安装平台。

· •1756系列ControlLogix机架与电源： 为模块和CPU提供安装基础和电力。

· •ProSoft MVI56系列模块： 用于ControlLogix平台的其他协议网关，如Modbus TCP、DeviceNet等。

· •PROFIBUS主站（如：西门子S7-400 PLC）： 网络中与SST-PB3-CLX 通信的对端设备。

· •PROFIBUS从站设备（如：西门子变频器、费斯托阀岛、E+H仪表）： SST-PB3-CLX 需要连接的目标设备。

· •PROFIBUS网络组件： 包括PROFIBUS电缆、连接器、终端电阻等。

· •ProSoft Configuration Builder软件： 配置SST-PB3-CLX 模块的必备工具。

安装维护与全周期支持:

SST-PB3-CLX 的安装与标准ControlLogix I/O模块相同，需在断电状态下插入机架空槽位。配置通过ProSoft软件完成，生成配置文件后通过Studio 5000下载至模块。日常维护主要是通过网络状态指示灯和软件中的诊断页面监控通信状态。
