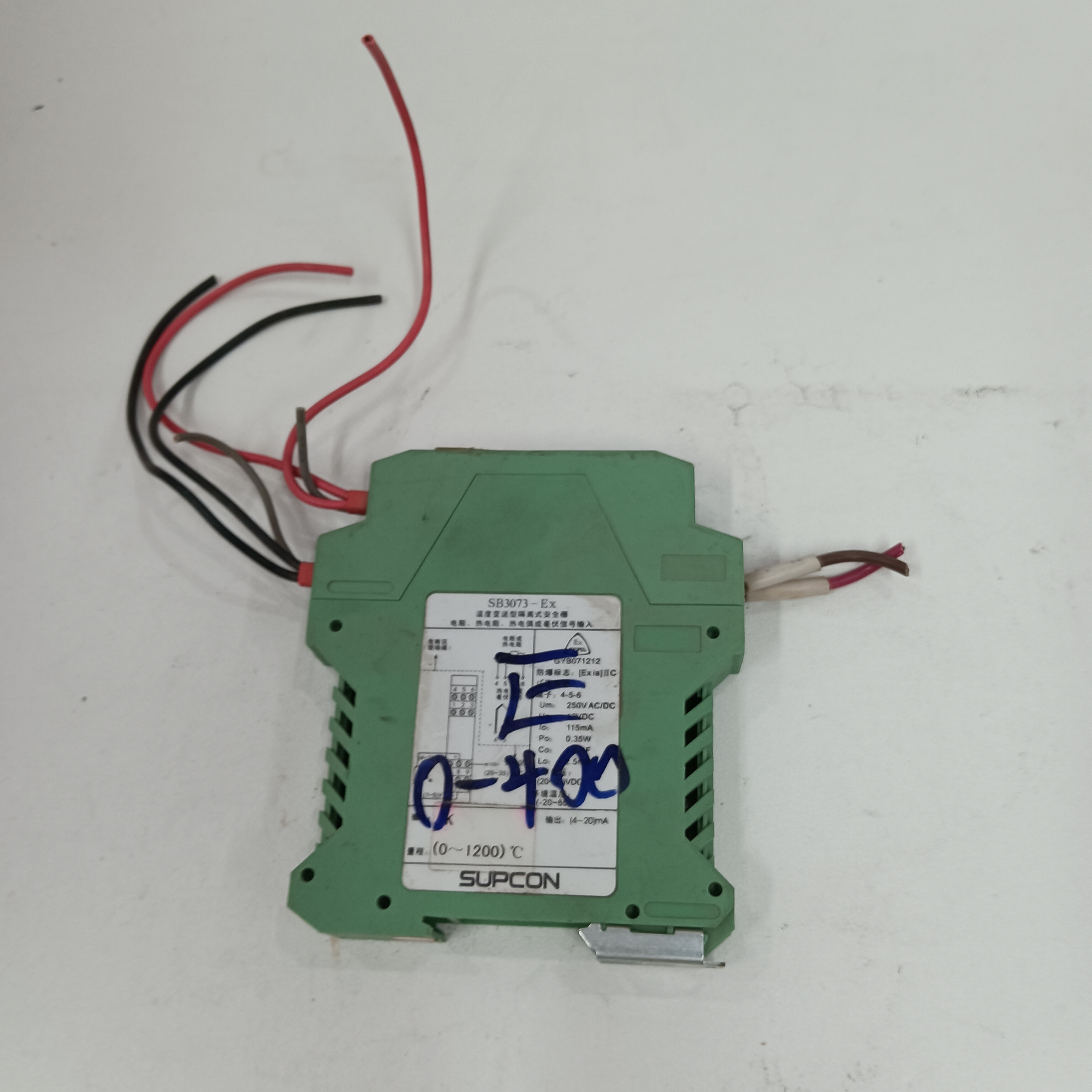

SUPCON SB3073-Ex

SUPCON SB3073-Ex 是中控技术股份有限公司生产的一款隔离式安全栅。它作为过程控制系统（如DCS、PLC）与安装在爆炸性危险区域的现场仪表（如变送器、执行器）之间的关键接口设备。其核心功能是通过能量限制和电气隔离，将安全区的非本安能量限制在安全范围内，确保传输到危险区的能量不足以引燃爆炸性混合物，从而构成完整的本质安全防爆回路。

应用场景：

在石油化工企业的加氢装置反应器区（属于Zone 1爆炸性危险环境），需要实时监测反应器内的压力和温度。现场的压力变送器和热电偶均为本安型仪表。SUPCON SB3073-Ex 安全栅被安装在安全区的机柜内。它将来自DCS控制系统卡件（安全区）的电源进行隔离和限能后，通过专用本安电缆为现场的本安变送器供电。同时，它将变送器返回的微弱的4-20mA电流信号（本安侧）进行隔离和转换，安全地传输给DCS的输入卡件。这样，即使安全区的DCS设备发生故障产生高能量，SB3073-Ex 也能将其可靠地限制在安全值以下，防止危险能量窜入危险区，保障了整个生产装置的安全。

核心参数速览：

技术原理与创新价值：

· •创新点1：三重隔离与能量限制：SB3073-Ex 采用变压器隔离、光电隔离等多重隔离技术，在安全区电路和危险区电路之间建立起可靠的电气隔离屏障。其核心是内部的能量限制电路（通常由快速熔断器、限流电阻和稳压二极管等组成），它能确保在任何故障条件下（如安全区过压、短路），传递到危险区的电压、电流和功率都被严格限制在国家防爆标准规定的安全火花能量范围内，从硬件层面实现了本质安全。

· •创新点2：高精度信号传输与低功耗：在确保安全的前提下，该安全栅采用了高精度的信号调理和转换电路，能够将现场仪表的微弱信号进行放大、线性化、抗干扰处理，并以极低的失真度传输到控制系统，保证了过程测量的准确性和控制的有效性。同时，其低功耗设计减少了对系统供电的负担，也降低了自身的发热，提高了长期运行的稳定性。

· •创新点3：模块化设计与便捷安装：采用标准DIN导轨安装和插拔式接线端子（或弹簧端子），使得安装、维护和更换非常方便。清晰的标签和指示灯（电源、通信状态）便于现场人员快速识别和诊断。模块化设计允许根据回路数量灵活配置，可以密集安装在机柜中，节省空间。

应用案例与行业价值：

项目案例：煤化工行业气化炉仪表安全回路改造某煤化工企业气化炉区域环境恶劣，属爆炸性危险区域。原有非本安仪表系统存在安全隐患，需改造为本质安全系统。应用流程：改造中，将现场的所有压力、差压变送器更换为本安型仪表。在中央控制室的机柜内，为每一台本安变送器配置一台 SUPCON SB3073-Ex 安全栅。安全栅的“本安端”通过蓝色本安电缆连接至现场仪表，“非本安端”连接至中控ECS-700 DCS系统的I/O卡件。带来的改进：改造后，整个测量回路获得了本质安全防爆认证，从根本上消除了电火花引发爆炸的风险，满足了国家最新的安全生产规范。系统运行稳定，测量信号准确可靠。项目安全负责人表示：“采用 SB3073-Ex 安全栅构建的本安系统，不仅提升了装置的本质安全水平，其模块化的设计和与中控D系统的无缝集成，也使施工和维护工作变得更加规范和高效。”

相关产品组合方案：

1. 1.本安型现场仪表：如本安压力变送器、温度变送器、流量计等，构成安全回路的前端。

2. 2.本安电缆及附件：蓝色护套，用于连接安全栅本安端与现场仪表。

3. 3.DCS/PLC系统I/O卡件：如中控ECS系列、GCS系列DCS的模拟量输入/输出卡。

4. 4.系统电源：为安装在机柜内的安全栅供电。

5. 5.DIN导轨与机柜：为安全栅提供安装基础和保护。

6. 6.中控Comway系列其他信号调理器/隔离器：用于非防爆区的信号隔离和转换，与安全栅配套使用。

7. 7.安全栅配电器：如果需要为两线制变送器供电，可选择具有配电功能的安全栅型号。

安装维护与全周期支持：

安装 SUPCON SB3073-Ex 必须严格遵守国家防爆规范和产品手册要求。应安装在安全区的认证机柜内。接线时必须严格区分“本安端”和“非本安端”端子，并使用不同颜色的电缆或线槽进行物理分离。本安回路接地必须符合“单点接地”原则。上电前应检查接线是否正确、牢固。日常维护主要是检查模块指示灯状态是否正常，定期紧固端子。
