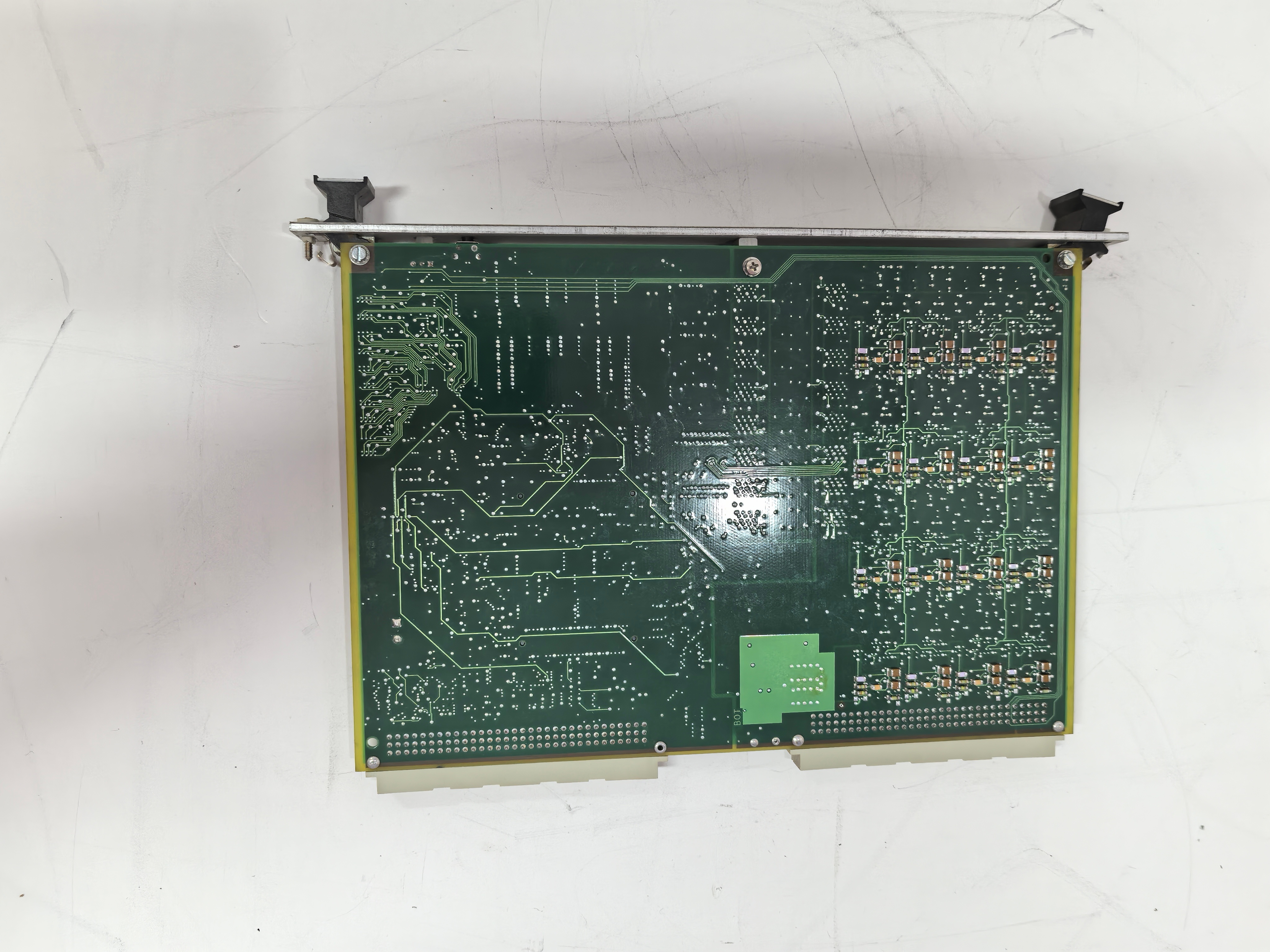

cmc16 200-530-111-013 VIBRO-METER

VIBRO-METER 200-530-111-013 是梅吉斯（Meggitt）传感系统公司旗下VIBRO-METER品牌生产的CMC-16（Condition Monitoring Card-16）系列状态监测系统中的一款16通道监测模块。该产品属于高性能机械状态监测与保护系统的高级组件，专为需要高通道密度振动数据采集的大型旋转设备设计。

应用场景：

在西北地区某大型风电场，一台2.5MW的风力发电机齿轮箱需要持续监测其健康状态。齿轮箱内部包含多级行星齿轮和平行轴齿轮，振动测点遍布箱体各轴承座，传统单通道或双通道模块需要大量机架空间和成本。此时，VIBRO-METER CMC-16 200-530-111-013 16通道监测模块成为理想选择。仅需一个模块即可采集齿轮箱所有关键测点的振动加速度和速度信号，并通过内置算法进行实时频谱分析。系统曾监测到高速轴齿轮的啮合频率边带异常，及时预警了潜在的齿面点蚀故障，避免了齿轮箱严重损坏和长达数月的停机，单次预警带来的经济效益超过百万元。

核心参数速览：

技术原理与创新价值：

创新点1：16通道同步采样技术与高动态范围。VIBRO-METER CMC-16 200-530-111-013 的核心优势在于其16通道并行同步采样能力。所有通道共享同一时间基准，可精确捕捉同一时刻各测点的振动信号，这对于分析齿轮箱、发动机等多点关联性故障（如齿轮啮合相位分析）至关重要。结合超过90dB的高动态范围，既能准确测量微弱的早期故障特征，又不会在出现突发性大振动时饱和失真，确保了数据采集的完整性和准确性。创新点2：集成式智能诊断与边缘计算能力。该模块不仅是数据采集卡，更具备强大的板载数字信号处理（DSP）能力。它能实时进行FFT变换、计算各通道的频谱、有效值、峰值等特征值，并可预置报警阈值。通过内置的包络解调等高级算法，能有效提取淹没在高频背景噪声中的轴承、齿轮早期故障特征，实现初步的智能诊断，减轻上位机数据处理压力，为状态预警提供直接依据。创新点3：模块化设计与网络化集成。CMC-16 200-530-111-013 采用紧凑的模块化设计，通过以太网或CAN总线轻松接入工厂网络。这种设计使得系统架构灵活，既可以作为独立系统运行，也可无缝集成到全厂的DCS或资产管理系统（APM）中。其模块化特性也便于系统扩展和维护，单个模块故障不影响其他模块运行。

应用案例与行业价值：

在某大型石化企业乙烯装置的裂解气压缩机组状态监测系统升级中，为全面监测这台核心设备，需要采集超过100个振动测点信号。项目采用了多块 VIBRO-METER CMC-16 200-530-111-013 模块构建监测系统。高通道密度显著减少了机柜空间和布线成本。系统投运后，通过连续监测，成功预警了高压缸转子结垢导致的振动缓慢上升趋势，以及一段轴承油膜涡动现象。工厂据此科学安排了计划停机清洗和检修，避免了非计划停车。设备管理部长表示：“CMC-16系统提供的高质量、海量数据，使我们能够真正实现预测性维护，设备意外故障率降低了60%以上，维护策略更加科学高效。”

相关产品组合方案：

· •VIBRO-METER CMC-16机架与系统软件：为 200-530-111-013 模块提供平台和数据分析展示界面。

· •VIBRO-METER ICP加速度传感器：与模块完美匹配，提供高质量振动信号。

· •VIBRO-METER 接近式探头系统（如3300XL系列）：监测轴位移、偏心等，与 CMC-16 的振动数据互补。

· •键相/转速传感器：为振动分析提供相位基准和转速信息。

· •信号调理器/端子板：用于涡流传感器信号的适配和接入。

· •工业交换机：组建 CMC-16 系统的工业以太网。

· •上位机状态监测软件：用于数据存储、趋势分析、高级诊断和报告生成。

安装维护与全周期支持：

VIBRO-METER CMC-16 200-530-111-013 的安装需专业指导。模块应安装在振动较小的机柜内，传感器信号线需使用优质屏蔽电缆并正确接地。上电后通过专用软件进行通道配置（传感器类型、量程、采样率等）。日常维护主要是定期检查网络连接和模块状态指示灯。支持模块热插拔更换。
