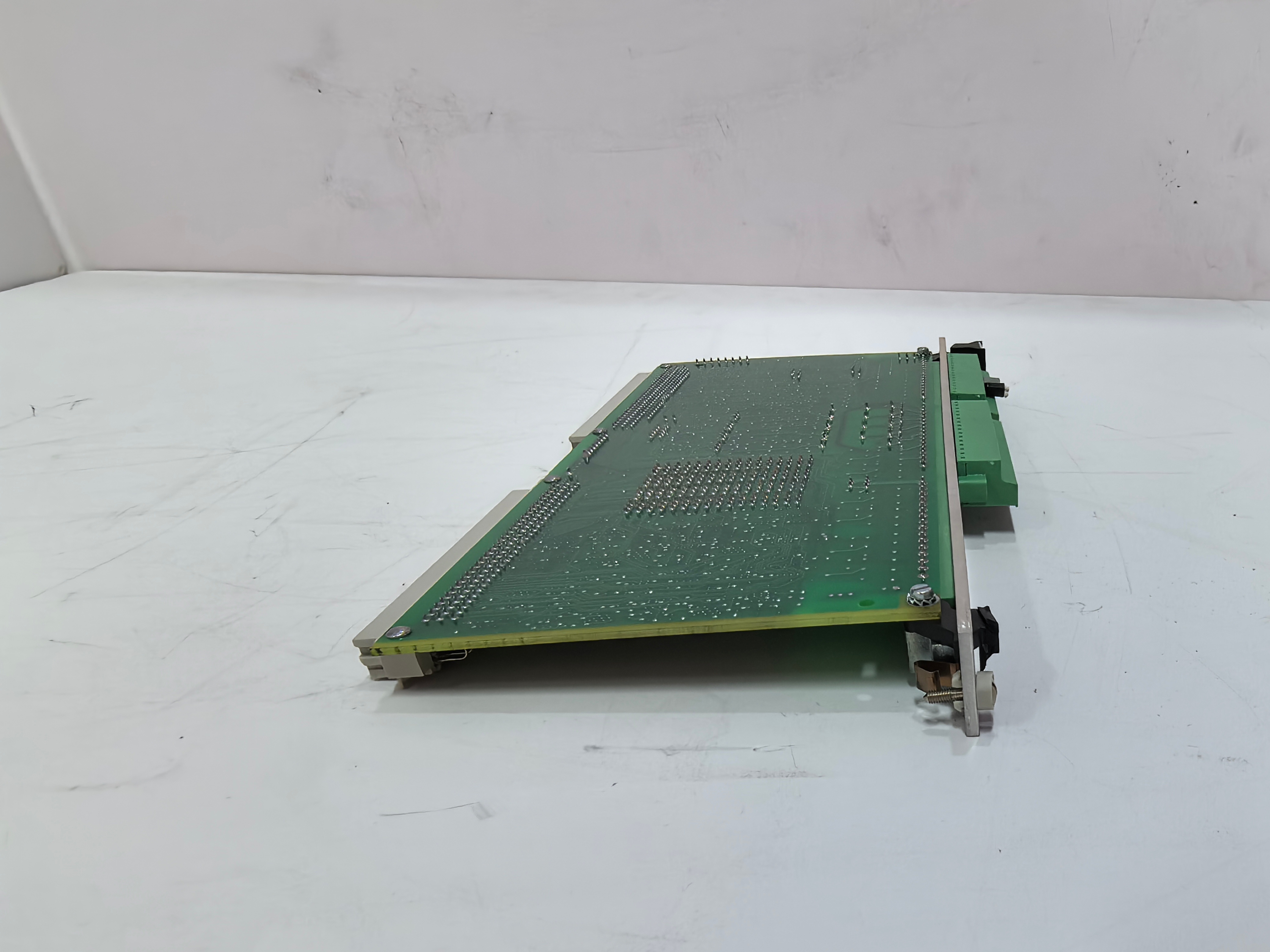

IOC4T 200560-101-017 VIBRO-METER

VIBRO-METER IOC4T 200560-101-017 是VIBRO-METER（现属Meggitt集团，已并入Parker Hannifin）生产的VM600状态监测与机械保护系统中的一款4通道通用输入/输出模块。该模块属于信号调理与接口单元，用于采集和输出模拟量信号，扩展VM600系统对过程参数的监测能力。

应用场景：

在某化工厂的大型往复式压缩机状态监测系统中，除了需要监测机组振动外，还需实时监控各级气缸的排气温度、冷却水压力和润滑油压力等关键工艺参数，以全面评估机组健康状态。VIBRO-METER IOC4T 200560-101-017 模块在此场景中发挥了关键作用。它接收来自现场PT100温度传感器和压力变送器的4-20mA信号，进行高精度模数转换和电气隔离后，通过VM600背板将数据上传至中央处理器模块（CPUM）。系统根据这些参数与振动数据联合分析，成功预警了因冷却器结垢导致的排气温度异常升高，避免了压缩机效率下降和潜在的气缸过热风险。IOC4T 模块使得机械保护与工艺监测完美融合，实现了真正的综合性预测性维护。

核心参数速览：

技术原理与创新价值：

创新点1：高精度多通道信号调理与电气隔离。VIBRO-METER IOC4T 200560-101-017 的核心在于其精密的信号调理电路和高隔离度设计。每个通道都配备了独立的ADC（模数转换器）和可编程放大器，能够准确地将各种类型的模拟输入信号（如来自温度、压力传感器的微弱信号）转换为高分辨率的数字量。同时，强大的电气隔离技术有效防止了现场信号地环路干扰和瞬态高压冲击损坏系统，确保了在恶劣工业环境下数据采集的准确性和系统可靠性。创新点2：灵活的软件配置与通用性。该模块的突出优势是其高度的灵活性。用户无需更换硬件，仅通过VM600的专用配置软件即可为每个通道独立设置信号类型（电压输入、电流输入、RTD、TC或模拟量输出等）、量程、滤波参数等。这种"通用I/O"的设计使其能够适应多种多样的传感器和信号源，大大减少了备件种类和库存成本，也提高了系统集成的便捷性。创新点3：无缝系统集成与实时数据共享。IOC4T 模块作为VM600家族的一员，通过高速背板与系统的中央处理器（CPUM）紧密集成。它采集的过程参数（如温度、压力）能够与振动监测模块采集的机械数据在系统内部进行实时关联和综合判断。这使得VM600系统不仅能实现基于振动的机械保护，还能执行更复杂的、基于多参数逻辑的预警和停机策略，提升了整个保护系统的智能化水平和可靠性。

应用案例与行业价值：

在一条大型钢铁连铸生产线的扇形段驱动辊状态监测项目中，除了监测辊子轴承的振动，还需要监控辊子的冷却水流量和温度，以防止辊面过热变形。系统采用了VM600平台，并配置了多块 IOC4T 200560-101-017 模块来采集各段的冷却水参数。IOC4T 模块将精确的温度和流量信号送至系统，当某个辊子的冷却水流量低于阈值时，系统会发出预警，提示检查过滤器是否堵塞，避免了因冷却不足导致的辊子损坏和生产中断。设备经理指出："IOC4T模块 让我们能将重要的工艺参数纳入统一的监测平台，实现了设备机械状态与运行工况的联动分析，对我们的预防性维护工作帮助极大。"

相关产品组合方案：

· •VIBRO-METER VM600 CPUM（中央处理器模块）：系统核心，管理并处理 IOC4T 上传的数据。

· •VIBRO-METER VM600 机架与电源：为 IOC4T 等模块提供安装平台和稳定电源。

· •VIBRO-METER 振动监测模块（如双通道卡）：与 IOC4T 协同，共同构成完整的机械与工艺状态监测方案。

· •PT100热电阻、热电偶、压力变送器等过程传感器：为 IOC4T 提供原始的工艺参数信号。

· •VM600 系统配置软件：用于对 IOC4T 模块进行通道参数设置和系统组态。

· •信号隔离栅/安全栅：在需要本安防爆的场合，可与 IOC4T 配合使用。

· •继电器输出模块：可接收由 IOC4T 信号触发的报警逻辑输出，驱动外部设备。

安装维护与全周期支持：

VIBRO-METER IOC4T 200560-101-017 采用模块化设计，安装时只需将其插入VM600机架的任意空闲I/O插槽并锁紧。接线需参照端子定义图，使用合适的工具确保信号线连接牢固。上电后，通过VM600配置软件可自动识别模块，并需对每个通道进行软件配置，如选择信号类型、工程单位、量程等。日常维护主要是检查接线端子和通信状态指示灯。模块本身可靠性高，无需定期校准。若需更换，支持热插拔（在系统允许且遵守规程下），新模块插入后重新下载配置即可。
