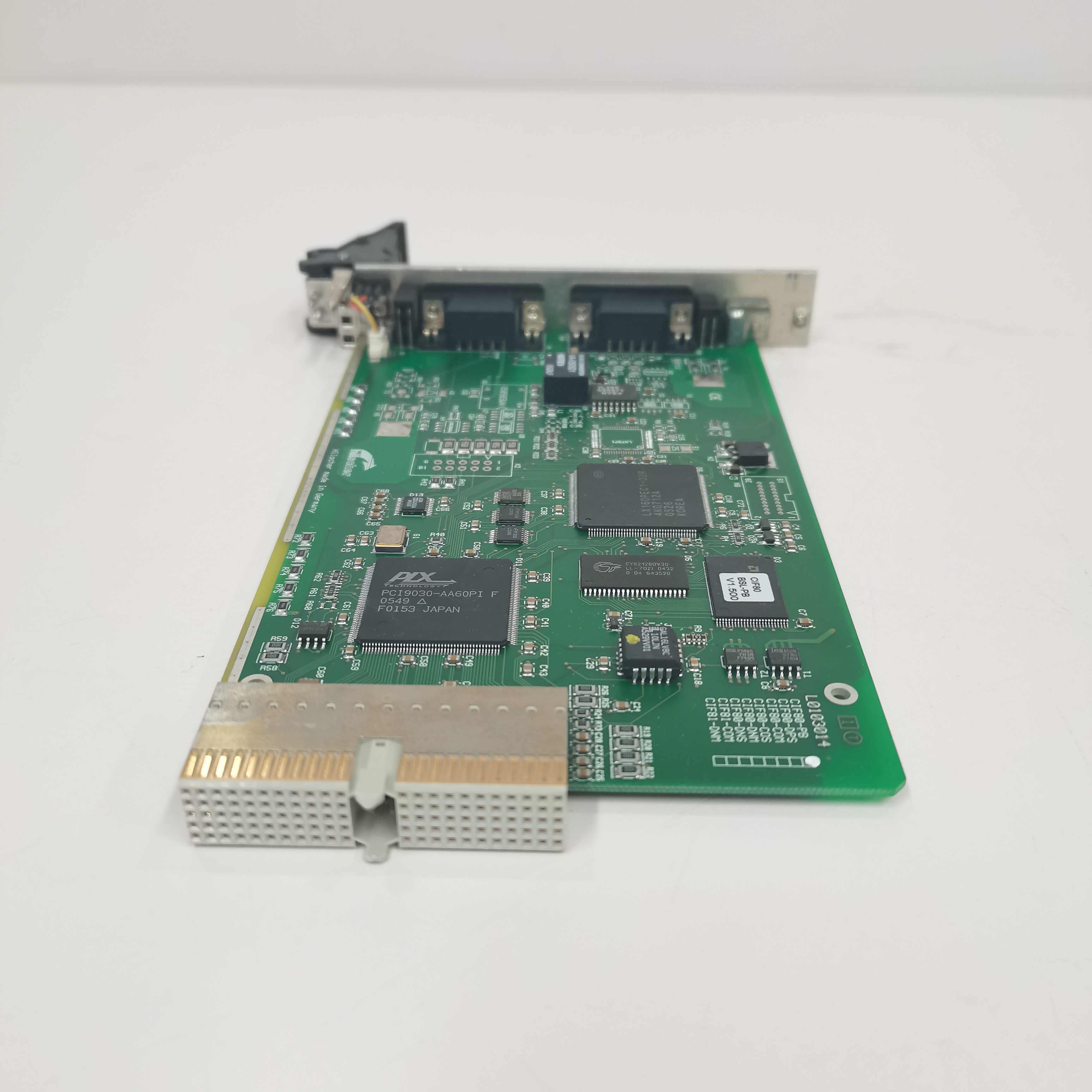

CIF80-PB HILSCHER

HILSCHER CIF80-PB 是德国赫优讯（HILSCHER GmbH）公司生产的一款PROFIBUS DP主站/从站接口模块。该产品属于工业通信网关/接口设备，通过将其插入工控机、PLC或嵌入式系统的板卡插槽（如PCI/104），为该系统提供PROFIBUS DP现场总线通信能力。

应用场景：

在一条汽车总装生产线的输送系统控制项目中，需要将来自不同供应商的设备（如德国品牌的机器人控制器、日本的变频器、本土的扫码器）集成到统一的控制网络中。这些设备大多支持PROFIBUS DP协议，但主控PLC的插槽有限。项目采用工控机作为上层监控和数据采集站，并插入 HILSCHER CIF80-PB 通信接口卡。CIF80-PB 卡被配置为PROFIBUS DP主站，通过其两个独立的DP端口，分别连接机器人和变频器两个DP网络段。它稳定地轮询着网络上数十个从站的数据，并将整合后的信息通过工控机PCI总线高效传输给监控软件。这使得生产线状态得以实时监控，并实现了不同品牌设备间的顺畅协同，确保了生产节拍。CIF80-PB 在此扮演了“协议翻译官”和“数据调度员”的关键角色。

核心参数速览：

技术原理与创新价值：

创新点1：高性能双端口PROFIBUS DP处理架构。HILSCHER CIF80-PB 的核心在于其集成了专业的PROFIBUS协议处理芯片（ASIC）和双端口设计。每个端口都有独立的协议栈和微处理器，可以同时作为两个独立的DP主站运行，或者一个作为主站另一个作为从站。这种设计允许用户构建更灵活的网络拓扑，例如将不同响应要求的设备分配到不同的网络段，或者实现工控机同时作为上层网络节点（如OPC UA服务器）和下层DP主站，有效优化网络负载和系统性能。创新点2：卓越的稳定性和强大的诊断能力。该模块采用高质量的元器件和严格的PCB设计，确保在工业电磁干扰环境下稳定通信。其端口具有电气隔离功能，能有效防止地环路干扰和浪涌冲击损坏主机。模块上的状态指示灯和配套的诊断软件能提供详细的通信状态、错误代码和网络负载率等信息，极大地便利了现场调试和故障排查，缩短了系统停机时间。创新点3：灵活的软件配置与广泛的兼容性。用户可通过赫优讯免费的SYCON.net配置工具，轻松设置 CIF80-PB 的工作模式（主/从）、站地址、波特率等参数，并管理所连接从站的GSD文件。其标准的PCI接口形式使其能够兼容绝大多数工控机（IPC）和嵌入式系统，为各种基于PC的控制（如Soft PLC）、数据采集或网关应用提供了可靠的PROFIBUS DP连接方案，解决了不同硬件平台接入PROFIBUS网络的通用性问题。

应用案例与行业价值：

在某水处理厂的中央监控系统升级中，需要将原有基于PROFIBUS DP的分散式现场站（控制泵、阀、仪表）的数据集成到新的中央监控服务器。由于原系统控制器型号老旧且无法直接接入以太网，项目在新增的监控服务器中插入了 HILSCHER CIF80-PB 卡，将其配置为DP主站。CIF80-PB 成功接管了对原有数十个DP从站的轮询，实时采集所有现场数据并通过OPC服务器提供给上层监控软件。厂区自控工程师表示：“CIF80-PB 模块的稳定性和易用性超出了我们预期。它让我们在不改动原有现场控制层的情况下，低成本、高效率地实现了全厂数据的集中监控，为我们的智能化升级打下了坚实基础。”

相关产品组合方案：

· •工业个人计算机（IPC）：CIF80-PB 模块的载体，运行监控软件或软PLC。

· •PROFIBUS DP 从站设备：如变频器、远程I/O、传感器、执行机构等，是 CIF80-PB 的通信对象。

· •PROFIBUS 网络组件：如DP接头、中继器、光缆转换器，用于构建物理网络。

· •赫优讯 netTAP/ netLINK 网关：如需将PROFIBUS网络转换为PROFINET、EtherNet/IP等其它网络，可协同工作。

· •SYCON.net 配置软件：赫优讯免费配置工具，用于设置 CIF80-PB 及其它赫优讯产品。

· •PROFIBUS GSD 文件：各从站设备的电子设备描述文件，需导入配置软件。

· •机柜、电源：为整个系统提供安装环境和稳定供电。

安装维护与全周期支持：

HILSCHER CIF80-PB 的安装需在工控机完全断电下进行。打开机箱，将其牢固插入空闲的PCI插槽，并固定挡板。连接PROFIBUS网络电缆至DB9接口，注意网络终端电阻（位于第一个和最后一个站）的设置。上电后，安装随卡驱动或使用SYCON.net软件识别并配置模块。日常维护主要是观察模块指示灯状态是否正常。定期检查网络接线是否牢固。
