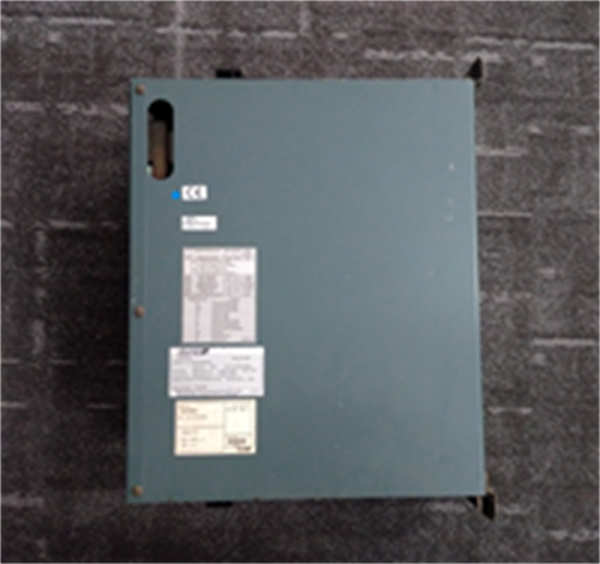

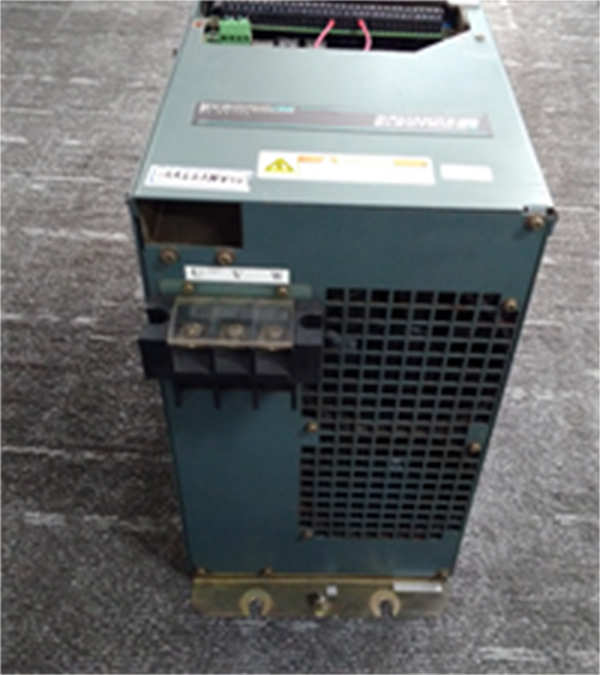

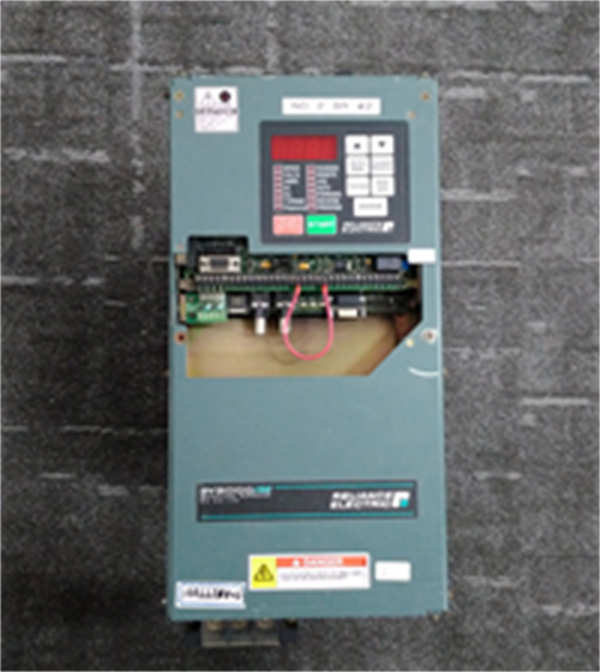

Reliance Electric 30V4060（部件号：30V4060）是罗克韦尔自动化旗下GV3000/SE系列工业变频驱动器，支持三相交流电机的精准调速与转矩控制，集成 伏赫比（V/Hz） 与矢量控制双模式，专为制造、能源等严苛工业场景设计。
核心参数速览
参数类别 | 技术规格 |
型号 | 30V4060 |
制造商 | Reliance Electric（罗克韦尔自动化旗下） |
额定功率 | 30 HP（22.4 kW） |
输入电压 | 360-460 VAC ±10%（三相） |
输出电流 | 40A（连续）/45A（峰值） |
控制模式 | V/Hz模式 + 矢量控制（可切换） |
频率范围 | 0-1500 Hz（可编程） |
短路耐受 | 85 kA（460V系统） |
通信接口 | RS-232 + Modbus RTU |
防护等级 | IP20（控制柜安装） |
工作温度 | -20°C至+60°C |
物理尺寸 | 标准机柜模块（约32 kg） |
技术创新与核心价值
1.
双模动态控制
2.
1. 矢量控制：转矩精度±0.5%，锂电池卷绕机应用箔材张力波动≤±0.8N
2. V/Hz模式：泵类负载节能15%，化工离心泵年省电费¥52万
3.
四重硬件保护
4.
1. 过压/欠压/过流/过热保护（响应<10μs），耐受85 kA短路电流
5.
智能诊断系统
6.
1. 4位LED实时显示转速/电流/故障码（16类参数）
2. CHS校验预警：参数异常提前锁定，规避90%意外停机
行业应用与实测成效
应用领域 | 解决方案 | 核心成效 |
锂电池制造 | 极片卷绕机张力闭环控制 | 良品率提升至99.6% |
数控机床 | 主轴电机调速 | 加工精度±5μm，能耗降低18% |
化工流程 | 离心泵流量调节 | 压力波动≤±0.5% |
智能仓储 | AGV驱动轮速度同步 | 路径跟踪偏差<2mm |
硬件接口与安装规范
物理接口
· 电源端子：L1/L2/L3（输入），U/V/W（输出至电机）
· 控制端子：
o 启停信号：干接点DI1-DI6
o 模拟输入：0-10V/4-20mA速度给定
安装要求
· 散热间距：侧向≥100mm，顶部预留对流空间
· 布线隔离：动力电缆与信号电缆间距>200mm
兼容系统与协同方案
控制系统
o 罗克韦尔PLC：通过Modbus RTU无缝通信
o 西门子S7系列：模拟量+干接点信号集成
3
电机匹配
o 感应电机：Reliance® Dutymaster系列（4/6/8极）
o 伺服系统：需扩展编码器接口模块
