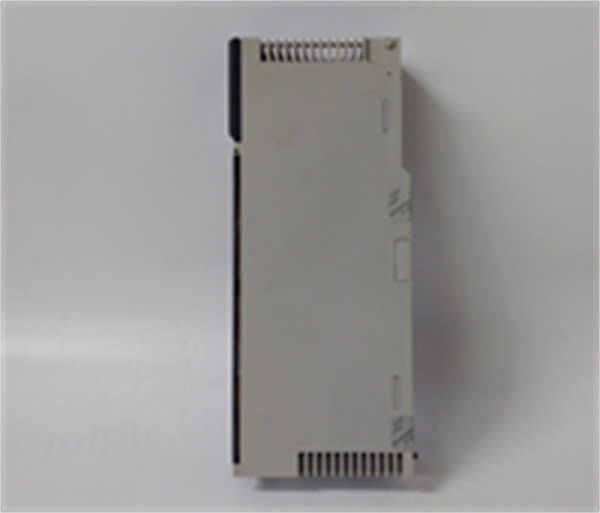

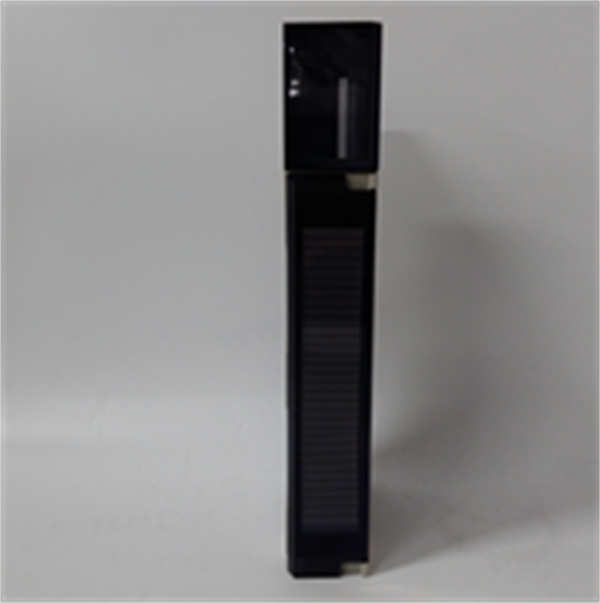

Schneider 140XCP51000 是施耐德电气 Modicon Quantum 系列PLC 的 核心无源背板，本质是系统的 机械骨架与电气连接基座。其核心功能仅为：
· 模块安装平台：提供 16个标准槽位，承载CPU、电源、I/O等模块；
· 电气通路连接：通过内部总线连接各模块，无信号处理能力；
· 工业级防护：IP20防护、抗振（3.5mm持续振动），适应严苛环境。
重要澄清：
· 非功能模块：无处理器、通信或I/O功能（错误描述源于型号混淆）；
· 型号关联：实际对应 140XCA71703背板（标签可能混用）。
核心参数速览
特性 | 技术参数 |
槽位数 | 16个标准槽位（支持半高/全高模块混装） |
尺寸/重量 | 167×50×25 mm / 0.554 kg |
安装方式 | DIN导轨（兼容TS35标准） |
防护等级 | IP20（需机柜安装） |
接地设计 | 8mm镀铜接地孔（强制连接屏蔽层） |
工作温度 | 0℃ ~ 60℃（运行） |
抗震能力 | 3.5mm @ 0.5-8.4Hz（持续振动） |
技术原理与核心价值
· 无源高可靠性设计
o 零电子元件：无功耗、无固件，理论寿命＞20年；
o 抗振强化：机械结构耐受化工/能源场景高频振动。
· 模块化扩展基础
o 灵活安装 Quantum全系列模块（如140CPU67160C、140CPS11400电源）；
o 槽位间距优化，支持高密度机柜布局。
行业应用与部署规范
· 化工控制柜：乙烯反应器PLC系统基座（承载冗余CPU+安全I/O模块）；
· 能源配电柜：变电站Quantum机架扩展（集成电源+通信网关）。
项目 | 要求 | 违规风险 |
接地 | Modbus Plus电缆屏蔽层接入8mm接地孔 | 通信干扰丢包率＞30% |
模块间距 | ≥20mm（散热） | 高温降频（＞60℃失效） |
机柜间距 | 背板距侧壁≥50mm | 维护困难，线缆弯折损伤 |
螺钉规格 | M4螺钉（长度6-13mm，头高≤3.5mm） | 模块安装松动或机械干涉 |
兼容系统与必配组件
· 适配模块：
o CPU：140CPU67160C
o 电源：140CPS11400
o I/O模块：140AVO02000
· 专用配件：
o 140CFX系列电缆紧固件（防线缆脱落）；
o Quantum专用背板连接器（型号140XTS00200）。
