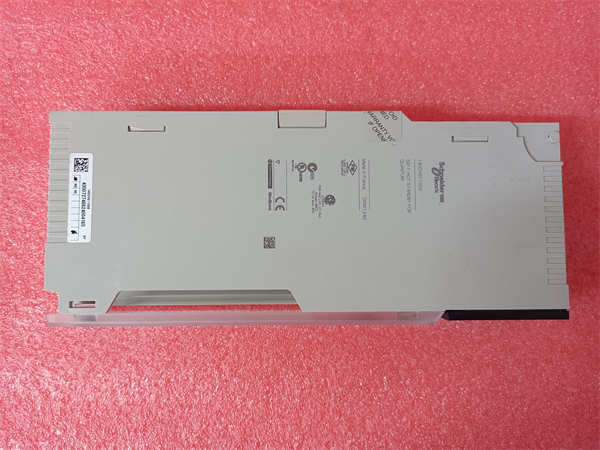

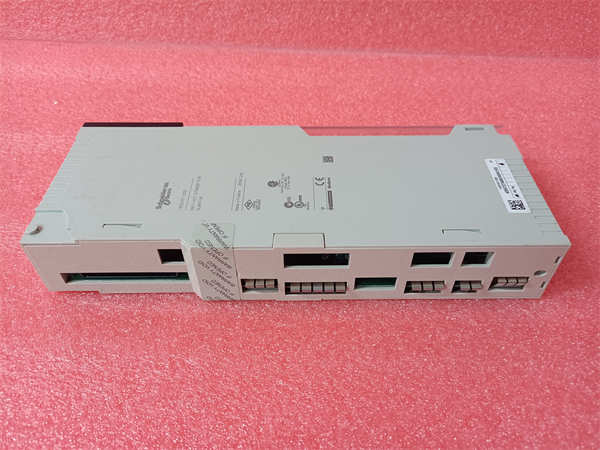

140CHS11000 SCHNEIDER

SCHNEIDER 140CHS11000是施耐德电气（Schneider Electric）公司生产的Modicon Quantum系列可编程控制器的高速计数器模块。该产品属于工业自动化控制系统的专用功能模块，能够处理高频脉冲信号，为需要精确位置检测和速度测量的应用提供可靠的计数解决方案。

应用场景：

在高速印刷机械的套色控制系统中，需要实时监测多个印刷单元的相位同步精度。SCHNEIDER 140CHS11000高速计数器模块直接连接伺服电机上的增量式编码器，以500kHz的频率精准计数脉冲信号。当检测到某个色组的相位偏差超过允许值时，模块立即通过背板中断向Quantum CPU发出信号，控制系统实时调整该色组的伺服电机位置，确保套印精度控制在±0.1mm以内。其强大的抗噪声能力有效抑制了变频器产生的电磁干扰，保障了在高速运行下（600米/分钟）仍能获得稳定的位置反馈，大幅减少了废品率。

核心参数速览：

技术原理与创新价值：

创新点1：高性能信号处理与抗干扰设计SCHNEIDER 140CHS11000采用专业的信号调理电路和高速数字信号处理器（DSP），能够准确捕获和处理高频脉冲信号。其可编程数字滤波器可有效消除接触抖动和噪声干扰，确保在恶劣工业环境下仍能获得准确的计数值。创新点2：灵活的多模式计数功能模块支持多种计数模式，包括简单加减计数、正交解码（A/B相）和脉冲加方向模式。32位计数器宽度满足了长距离定位的需求，而8个可编程预设值及中断功能实现了复杂的控制逻辑。创新点3：智能诊断与实时监控模块提供丰富的状态信息和诊断功能，可实时监控各通道的计数状态、输入信号质量和模块健康状态。通过背板中断，能够快速响应外部事件，满足实时控制应用的要求。

应用案例与行业价值：

案例：某钢铁厂热连轧机生产线速度同步控制系统升级原有系统无法精确控制各机架间的速度同步，影响带钢厚度一致性。

· •应用流程：采用SCHNEIDER 140CHS11000模块采集各机架主电机的编码器信号，实时计算速度差并反馈给传动控制系统。

· •带来的改进：机架间速度同步精度提高至±0.01%，带钢厚度公差控制在±10µm以内。生产经理表示："140CHS11000的高速响应和稳定性为我们的产品质量提升提供了关键保障。"

相关产品组合方案：

· •Modicon Quantum CPU模块（如140CPU65xxx）：系统处理核心

· •伺服驱动器/变频器：与140CHS11000协同实现精准运动控制

· •增量式编码器：为模块提供高速脉冲信号

· •信号调理模块：用于长距离传输时的信号增强

· •运动控制模块：与140CHS11000互补实现复杂轨迹规划

安装维护与全周期支持：

SCHNEIDER 140CHS11000模块采用标准的Modicon Quantum机架安装。安装时需注意信号线的屏蔽和接地，建议使用双绞屏蔽线并单端接地。日常维护主要包括定期检查模块状态指示灯和计数准确性。
