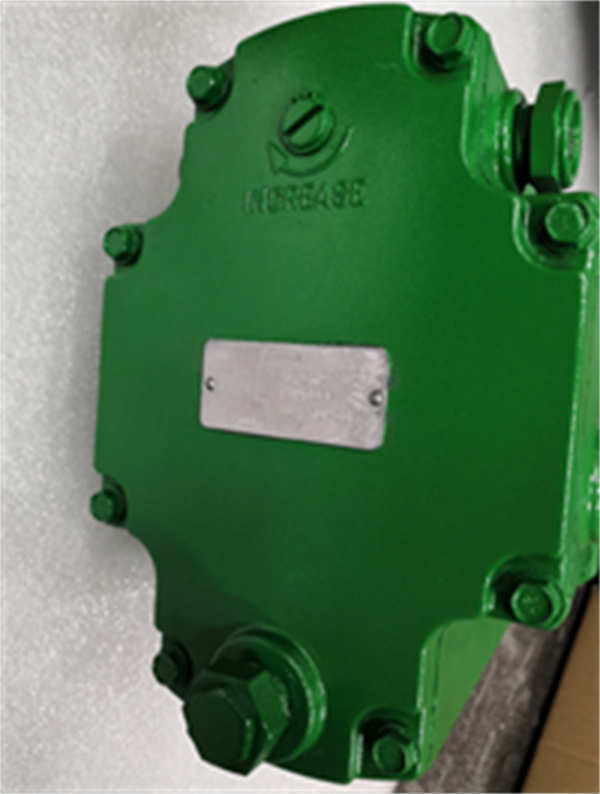

TG-13（8516-038）WOODWARD

WOODWARD TG-13（部件号：8516-038）是伍德沃德公司生产的一款高性能液压伺服执行器，专用于燃气轮机、蒸汽轮机等旋转机械的调速系统。该产品通过接收控制器的电信号，精确驱动燃料阀或进气阀，实现对机组转速和负荷的精准控制。

应用场景：

在联合循环发电厂的燃气轮机控制中，机组需要根据电网负荷需求快速调整输出功率。WOODWARD TG-13 执行器直接连接在燃料调节阀上，接收来自WOODWARD 505 或MicroNet 调速器的4-20mA控制信号。当负荷指令变化时，执行器通过内部的电液转换机构，精准地将电信号转换为液压缸的直线位移，推动燃料阀门改变开度，从而在秒级时间内完成功率调整，同时确保燃烧稳定性和排放达标。

核心参数速览

技术原理与创新价值：

创新点1： 高精度电液伺服技术与快速响应能力。WOODWARD TG-13 的核心是内部的伺服阀和位置反馈系统。伺服阀将微弱的电控制信号精确转换为相应的液压流量和方向，驱动液压缸运动。高分辨率的位置传感器（如LVDT）实时检测活塞杆的实际位置，并反馈给内置的闭环控制器，形成高精度的位置闭环控制，确保阀位控制精度高达±0.1%，响应时间毫秒级。创新点2： 坚固的工业设计与卓越的环境适应性。执行器壳体采用高强度材料，密封性能优异（IP65），能够抵御电厂环境中的振动、高温和潮湿。其内部结构优化设计，具有良好的抗污染能力，确保在长期运行下的可靠性，平均无故障时间（MTBF）极长。

应用案例与行业价值：

某天然气管道增压站的燃气轮机驱动压缩机机组，原执行器响应迟缓，导致管线压力控制不稳定。应用流程： 更换为WOODWARD TG-13 (8516-038) 执行器，并重新校准整个调速系统。带来的改进： 机组负荷响应速度提升约50%，管线压力波动范围由原来的±1.5bar缩小至±0.5bar。燃料控制更加精准，预计每年节约燃气成本约3%，同时减少了燃烧波动对热通道部件的损伤。维护总监评价：“TG-13 执行器的精度和可靠性，为我们实现了更平稳、更经济的运行状态。”

相关产品组合方案

· •调速控制器：如WOODWARD 505、MicroNet TMR，是TG-13 的上位控制大脑。

· •伺服放大器：如WOODWARD 8237，可能需要配套使用，用于驱动伺服阀。

· •位置传感器：如LVDT，是构成闭环控制的关键反馈元件。

· •液压动力单元：为TG-13 提供稳定、洁净的液压油源。

· •燃料控制阀：与TG-13 执行器直接连接的最终执行机构。

安装维护与全周期支持

安装WOODWARD TG-13 需确保执行器与阀门连杆对中良好，避免侧向力。液压管路需彻底冲洗干净，并安装高精度滤油器。定期维护包括检查执行器密封状况、测试LVDT反馈信号、校准零位和满量程。
