WOODWARD 5466-409

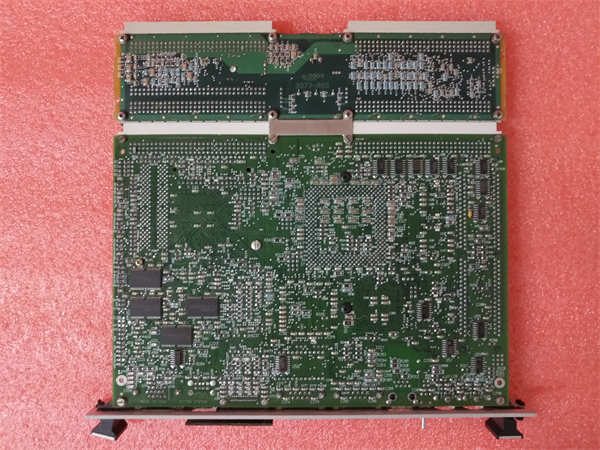

WOODWARD 5466-409是伍德沃德公司生产的一款数字式调速器控制模块。它通过采集发动机组的转速信号，与设定值进行比较，并经由先进的控制算法（如PID）运算后，输出控制信号驱动执行机构（如燃油阀、进气挡板），从而实现对机组转速或功率的精确和稳定控制。

应用场景：

在一座天然气压缩站的燃气轮机驱动离心式压缩机组中，需要维持压气机转速的绝对稳定，以确保出口天然气压力的恒定。WOODWARD 5466-409调速器模块作为控制系统的核心，实时监测燃机的转速。当下游用气量突然增大导致管网压力下降时，模块会立即检测到转速的微小下跌，其内部的高速处理器会迅速计算出需要增加的燃油量，并输出信号调大燃料阀的开度，使燃机增加出力，将转速迅速拉回设定值，从而稳定了出口压力。这个过程快速、平稳，避免了转速的大幅波动，既保护了机组安全，又确保了对外供气的稳定性。

核心参数速览：

技术原理与创新价值：

创新点1：高精度数字控制与先进算法5466-409采用数字信号处理技术，相比传统的机械液压或模拟电子调速器，其控制精度更高、稳定性更好、抗干扰能力更强。用户可以通过软件灵活配置PID参数、转速不等率、加速速率等，以适应不同机组的动态特性，实现最优的控制效果。创新点2：完善的集成保护与诊断功能模块不仅负责控制，还集成了全面的机组保护逻辑。例如，它能够连续监测转速信号的质量，在传感器故障时自动切换到备用传感器或无扰切换到安全状态。同时，它还能监测自身的输出是否达到预期效果，提供早期故障预警，防止事故扩大。创新点3：灵活的通信与系统集成能力通过支持标准的工业通信协议，5466-409可以轻松地集成到工厂的DCS或PLC系统中。操作人员可以在中控室远程设定转速/负荷、监控运行参数、查看报警信息，实现了机组的集中监控和智能化管理。

应用案例与行业价值：

案例：自备电厂汽轮发电机组控制系统某大型化工厂的自备电厂配备一台抽汽式汽轮机，既发电又为工艺装置提供蒸汽。该机组的调速系统核心是WOODWARD 5466-409模块。它精确控制汽轮机的进汽调节阀，确保发电频率稳定在50Hz，同时根据工艺需求调整抽汽压力。在一次电网频率波动中，5466-409的“一次调频”功能迅速响应，自动调整负荷，帮助电网恢复了稳定。电厂工程师评价：“5466-409调速器运行非常稳定，其数字化的特点让我们可以根据机组运行状态精细调整控制参数，大大提升了发电效率和供热稳定性。它的通信功能也让我们实现了‘无人值守’。”

相关产品组合方案：

· •转速传感器：如磁阻传感器，为5466-409提供关键的转速反馈信号。

· •电液转换器（伺服阀）或电动执行器：接收5466-409的输出信号，驱动燃油阀或进气阀。

· •伍德沃德控制底板和电源模块：为5466-409模块提供安装平台和稳定电源。

· •操作面板：如EasyGen配套面板，用于就地操作和参数显示。

· •调试软件：如伍德沃德Toolkit软件，用于对调速器进行配置、调试、监测和诊断。

安装维护与全周期支持：

WOODWARD 5466-409的安装、调试和维护必须由经过培训的专业人员进行。在安装模块前，务必确保控制柜电源已完全断开。调试过程中，需要使用专用软件连接模块，进行参数设置和控制逻辑的测试，此过程涉及机组安全，需极度谨慎。日常维护主要是检查接线是否紧固，通过软件监控模块的诊断信息和历史数据。当模块故障时，其状态指示灯会报警。
