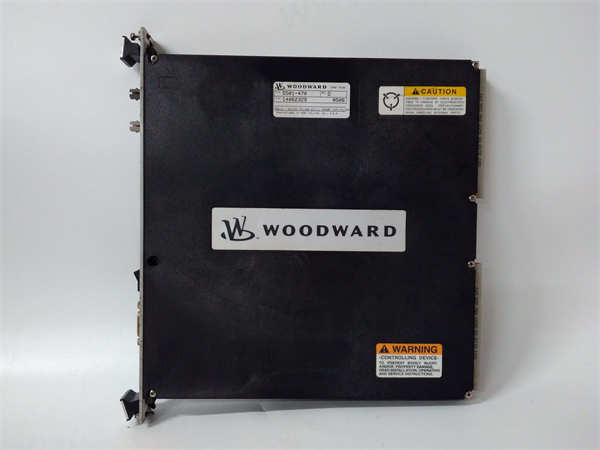

5501-470 WOODWARD

5501-470 是伍德沃德（Woodward）公司生产的一款高性能伺服驱动模块（常称为伺服放大器）。它在透平机械控制系统中扮演关键角色，负责接收来自主控制器（如调速器）的低压控制信号，经过精确放大后，输出高功率电流驱动电液伺服阀（EHSV）或类似的执行机构，从而实现对燃料阀、进气导叶等关键部件的精准位置控制。

应用场景：

在天然气发电厂的燃气轮机负荷控制中，当电网调度要求增加出力时，主控制器会计算所需的燃料量并发出指令。这个指令信号（通常是±10V或4-20mA）首先送达5501-470伺服驱动模块。5501-470迅速将该弱电信号线性放大为一个足以驱动大负载的强电流信号（如±150mA），并施加于燃料伺服阀的线圈上。伺服阀芯产生相应位移，调节高压液压油流向燃料阀执行机构，最终精确增加阀门开度。5501-470的快速响应和精准放大能力，确保了燃料供给与负荷指令的完美跟随，保障了机组运行的稳定性和经济性。

核心参数速览：

技术原理与创新价值：

创新点1：精密的线性放大与低温漂特性。 5501-470 内部采用高质量的运算放大器和功率放大电路，确保输入控制信号与输出驱动电流之间具有极高的线性关系。通过精密的温度补偿技术，模块能在宽温度范围内保持极低的零点漂移和增益漂移，这是实现长期稳定、精确控制的基础，避免了因环境温度变化导致的控制偏差。创新点2：针对感性负载的优化设计与保护。 该模块的输出级专门为驱动伺服阀的感性线圈而优化。它能提供快速、稳定的电流变化，同时内置了有效的续流和过压保护电路，防止线圈电流突变时产生的反电动势损坏模块本身，确保了系统在频繁动态调节下的高可靠性。创新点3：模块化结构与易于集成维护。 5501-470 采用标准的模块化设计，便于在控制柜内安装和更换。其清晰的接口定义和状态指示（如电源正常、故障报警），简化了系统集成和现场故障排查流程，降低了维护难度和时间成本。

应用案例与行业价值：

在海上平台的燃气轮机驱动的注水压缩机上，5501-470负责根据排气温度或转速信号来精确控制燃料阀。平台工程师反馈：“5501-470模块的表现非常可靠，其输出电流极其稳定，使得燃料阀的调节非常平滑，机组在各个负荷点都运行平稳，效率保持在高位。它的抗干扰能力也很强，适应了平台恶劣的电气环境。” 这体现了5501-470在保障关键动力设备稳定运行、优化能耗和适应苛刻环境方面的显著价值。

相关产品组合方案：

5501-470是伍德沃德透平控制系统链路中的重要一环，常与以下部件协同工作：

· •主控制器/调速器（如 5466-258）**：产生控制指令。

· •电液伺服阀（EHSV）（如伍德沃德 系列阀）：被驱动对象。

· •线性可变差动变压器（LVDT）：用于阀门位置反馈，实现闭环控制（若系统支持）。

· •液压动力单元（HPU）：提供伺服阀所需的液压源。

· •电源模块：为整个控制系统供电。

· •I/O模块：处理其他传感器信号。

· •同系列其他驱动模块（如 5501-467）**：可能用于驱动不同的执行机构。

安装维护与全周期支持：

5501-470模块通常通过DIN导轨或螺钉安装在控制柜内。安装时必须确保供电电压准确、极性正确，信号电缆采用屏蔽线并良好接地。日常维护主要是保持清洁，检查连接器是否紧固，观察状态指示灯。定期进行校准检查（验证输入-输出关系）是保证控制精度的重要措施。
