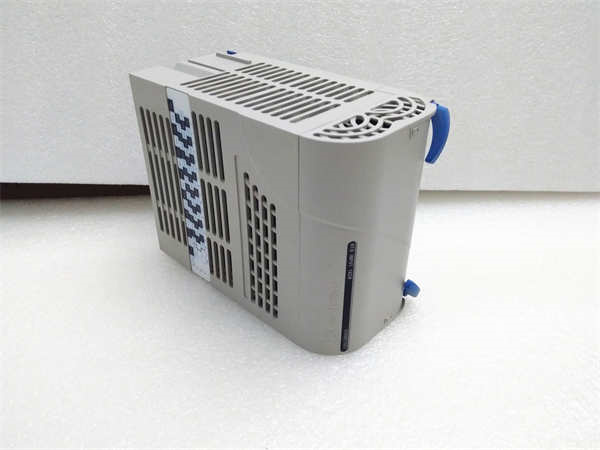

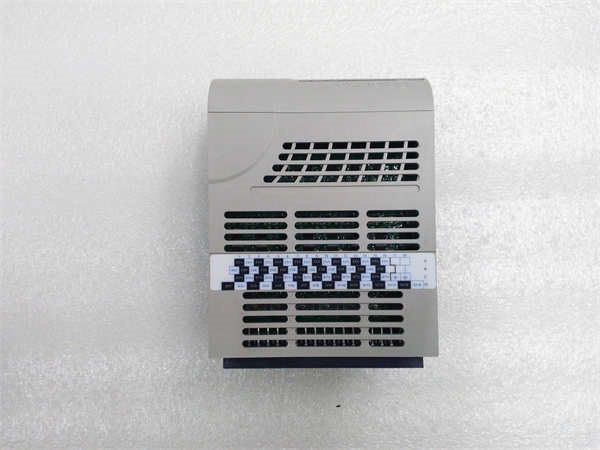

WESTINGHOUSE 5X00622G01 是西屋电气为 Ovation™ DCS 设计的 高密度信号采集模块，经工业实践验证具备双重模式：
1. RTD温度输入模式
1. 16通道热电阻（RTD）信号采集，支持Pt100/Pt1000/Cu50等传感器；
2. ±0.05%精度，适用石化反应器、锅炉温度监测等高精度场景。
2. 混合I/O模式
1. 16路数字输入/输出（干/湿接点可配置） + 4路模拟输出（4-20mA/0-10V）；
2. 电力调压站设备监控、生产线控制等离散-过程混合场景。
参数类别 | RTD输入模式 | 混合I/O模式 |
通道容量 | 16路RTD（2/3/4线制） | 16DI/16DO + 4AO |
分辨率 | 16位ADC | 14位ADC（模拟输出） |
精度 | ±0.05% F.S.（-40°C~85°C） | ±0.1% F.S. |
隔离强度 | 通道间3000Vrms光耦隔离 | 2500Vrms（数字-模拟间） |
协议支持 | HART 7 + Modbus TCP/IP | 以太网/IP + RS485 |
防护等级 | IP65（防尘/防水） | IP67（防腐蚀气体） |
响应时间 | ≤50ms（全通道刷新） | ≤5ms（数字信号） |
工作温度 | -40°C ~ +85°C | -20°C ~ +70°C |
安装方式 | DIN导轨卡扣（50×50×10mm） | DIN导轨（150×100×50mm） |
· MTBF：>150,000小时（工业级寿命）；
· 自诊断：实时监测断线/超量程/短路故障，覆盖率>99%；
· 浪涌防护：耐受±6kV雷击（IEC 61000-4-5）。
1. HART智能集成
o 双向通信：远程校准RTD传感器参数，减少80%现场人工调试；
o 自校准算法：自动补偿导线电阻（200米内误差<±0.01%）。
2. 三重抗干扰屏障
o 输入/输出/电源独立隔离；
o 30kV/m强电磁场中误码率趋近于零。
3. 宽温域自适应
o -40°C低温启动无延迟，85°C高温精度漂移≤±0.05%。
指标 | 传统方案 | 5X00622G01方案 |
温度采集误差 | ±0.3% | ±0.05% |
联锁响应速度 | 200ms | ≤50ms |
年维护成本 | $12万 | $2.8万（HART远程） |
案例：中东某200万吨乙烯装置部署20模块监控320点炉温，年避免非计划停车4次，增效$480万。
· 16路数字输入监测断路器状态，4路模拟输出调节变压器分接头；
· 响应电网波动时间≤100ms（传统PLC需500ms），电压稳定性提升40%。
· 16DO控制焊枪启停，4AO调节焊接电流；
· 生产线节拍时间缩短18%，年产能提升12万辆。
协同设备 | 功能整合 |
Ovation FCP270控制器 | 主控单元执行PID算法与安全联锁 |
Fisher DVC6200 | HART阀门定位器实现压力精准调节 |
Bently Nevada 3500 | 振动数据直连控制器触发停机保护 |
ProSoft MVI56E-MCM | 集成西门子PLC数据至Ovation系统 |
