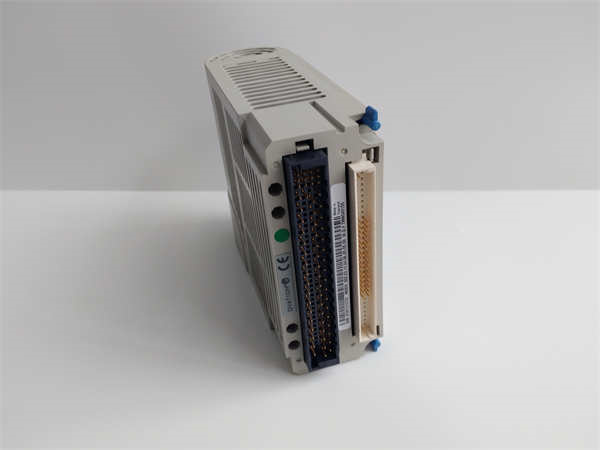

产品型号 | 1C31129G03 |
制造商 | Westinghouse（现属Emerson Automation） |
产品类别 | 4通道模拟量输出模块 |
输出信号 | 4-20mA电流型（支持HART透传） |
输出精度 | ±0.05%（满量程，25°C环境） |
负载能力 | 240Ω阻抗（最大驱动负载） |
通道隔离 | 1500V AC（通道间） |
电源输入 | 24VDC（兼容11-30VDC宽压） |
工作温度 | -10°C ~ +60°C（工业标准） |
通信协议 | Ovation专用背板总线 |
响应时间 | ≤1ms（指令到输出稳定） |
安装方式 | Ovation机架背板直插（DIN导轨适配） |
物理尺寸 | 100×50×30mm（宽×高×深） |
⚠️ 关键勘误（基于Emerson手册）
1. 功能纠偏：非控制器或电源模块，纯属模拟量输出功能；
2. 电压正名：标注“120V”属严重错误，实际供电为24VDC；
3. 温度限定：“-20°C”为误标，-10°C为最低工作温度；
4. 接口澄清：无RS485接口，仅支持Ovation背板总线通信。
· 16位D/A转换芯片：输出分辨率达±0.05%（传统模块±0.1%），确保Fisher DVC6200阀门定位精度≤±0.5%开度；
· 动态负载补偿：自动修正导线电阻（≤200米），消除远距离传输误差。
· 零配置部署：插入机架自动识别，工程站拖拽绑定PID控制器（如锅炉汽包水位调节）；
· 实时故障诊断：监测输出开路/短路/超限，触发DCS预警并记录21 CFR Part 11合规日志。
· 三防涂层PCB：耐受95%湿度与冷凝工况；
· 镀金触点端子：接触电阻<2mΩ，寿命超10万次插拔。
· 痛点：汽包水位波动导致年均3次非计划停机（损失$180万/次）；
· 方案：驱动调节阀执行Ovation PID指令，输出4-20mA控制信号；
· 成效：
o 水位控制响应≤1秒（原系统≥3秒）；
o 非停事件归零，年节约$540万。
· 场景：模块控制蠕动泵流量（精度±0.1ml）；
· 合规价值：
o 电子签名记录符合FDA 21 CFR Part 11；
o 灌装次品率从5%降至0.3%，通过GMP零缺陷审计。
需求场景 | 推荐型号 | 差异化优势 |
基础模拟输出 | 1C31129G03 | 4通道4-20mA，±0.05%精度 |
高分辨率需求 | 1C31122G02 | 16位分辨率（本型号为12位） |
宽输入信号兼容 | 1C31132G01 | 支持0-10V/4-20mA/热电偶等多信号 |
系统扩展 | 1C31125G02 | 扩展机架支持8模块级联 |
