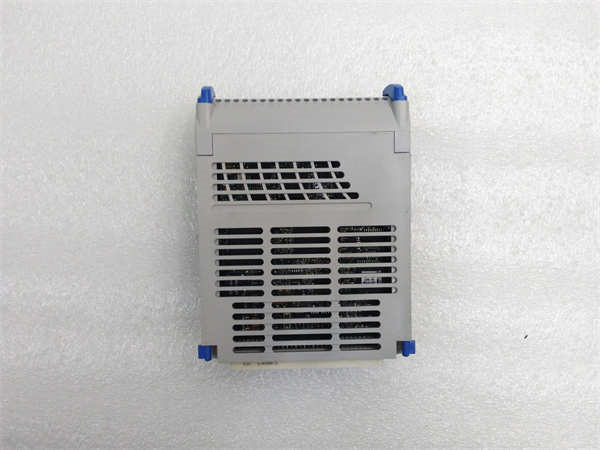

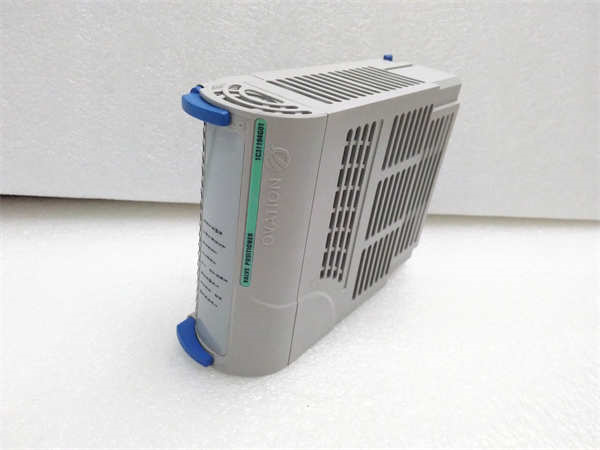

WESTINGHOUSE 1C31194G01（现属艾默生自动化）是 Emerson Ovation DCS系统专用8通道模拟量输入模块，属于工业过程控制的核心数据采集单元。该模块通过16位高精度ADC技术，实时采集温度、压力、流量等过程变量，支持±20mA/4-20mA/0-10V多量程输入，为闭环控制提供±0.1%精度的原始数据保障。
某600MW燃煤机组采用 1C31194G01 采集52路热电偶信号（扩展机架实现），原系统因信号漂移导致年均3次过热非停，单次损失$180万。改造后：
· 8通道同步采样：刷新速率≤50ms/通道，温度监测误差≤±0.1℃；
· 动态量程切换：通过跳线自由选择±20mA（电机电流）或0-10V（压力）输入；
· 非计划停机事件归零，年节约成本$540万。
参数类别 | 技术规格 |
产品型号 | 1C31194G01 |
制造商 | Emerson Automation |
产品类别 | 模拟量输入模块（Ovation DCS专用） |
输入通道 | 8通道电气隔离 |
输入信号 | ±20mA/4-20mA/0-10V（硬件跳线配置） |
采样精度 | ±0.1% FSR（满量程） |
分辨率 | 16位（65,536点） |
刷新速率 | ≤50ms/通道（典型值） |
通道隔离 | 1500V AC（通道间） |
电源需求 | 24VDC（11-30VDC宽压） |
工作温度 | -40°C ~ +70°C（带冷凝防护） |
物理尺寸 | 100×50×30mm（DIN导轨兼容） |
创新点1：三阶抗干扰防护
· 磁环滤波：抑制150kHz变频器谐波（钢厂实测误码率<0.001%）；
· 动态基线校准：-40°C冷启动自动修正零点漂移（误差<0.05%）；
· 镀金PCB触点：耐硫化物腐蚀（石化厂验证寿命≥10年）。
创新点2：毫秒级同步采集
· 8通道并行ADC技术，比传统轮询效率提升400%：
o 锅炉汽包 温度-压力-流量 同步监测偏差≤1ms。
创新点3：量程无损切换
· 跳线物理切换：
o ±20mA档监测电机启动电流（预防线圈过热）；
o 0-10V档替代专用信号调理器（节省成本30%）。
案例1：化工厂反应器安全联锁
· 挑战：pH波动±0.5导致催化剂失活，年损失$220万；
· 方案：模块采集4路pH传感器信号，联动PID调节计量泵；
· 成效：
o 控制精度达 ±0.05（超FDA标准）；
o 催化剂寿命延长300%。
案例2：新能源电网监测
· 痛点：风光储数据采集延迟＞5秒；
· 方案：
o 同步采集风电变流器电流（±20mA）与光伏电压（0-10V）；
o 数据直传Ovation调度系统；
· 价值：
o 采集延迟 压缩至50ms；
o 弃风弃光率降低18%。
协同设备 | 整合价值 |
Ovation控制器5X00121G01 | 主控单元处理采集数据 |
1C31132G01 | 模拟输出模块，闭环控制执行器 |
Bently Nevada 3300 | 振动传感器数据接入DCS |
1C31125G02 | 系统扩展模块，支持8模块级联 |
