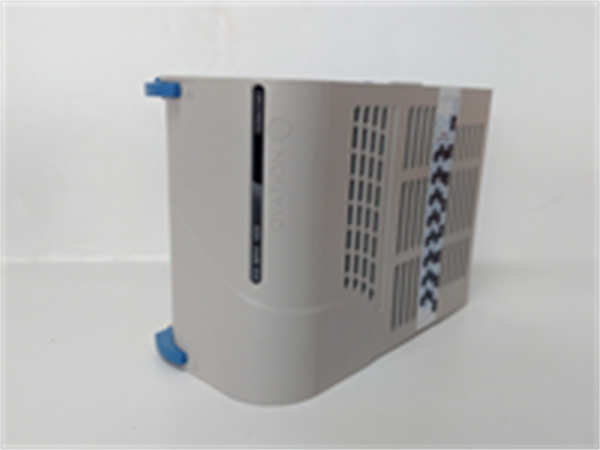

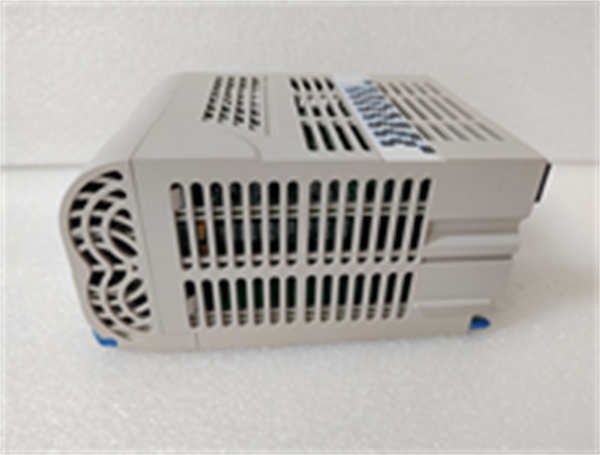

WESTINGHOUSE 5X00622G01 是艾默生Ovation™ DCS系统的多功能混合I/O模块，集成模拟量输出与数字量I/O功能。该模块通过4路16位高精度模拟输出（0-10V/4-20mA）和16路可配置数字通道（DI/DO），实现执行器控制与设备状态监测一体化，专为石油化工、电力等严苛工业环境设计，支持-40℃~85℃宽温域运行。
核心参数
技术维度 | 规范值 |
基础属性 | |
产品型号 | WESTINGHOUSE 5X00622G01 |
制造商 | Emerson Electric Co. (原Westinghouse) |
性能特性 | |
模拟输出通道 | 4路（分辨率16位） |
模拟输出精度 | ±0.05% FS（全量程） |
模拟输出信号 | 0-10V / 4-20mA（软件可配置） |
数字I/O通道 | 16路（输入/输出可配置） |
数字响应时间 | ≤0.1ms（状态变化） |
通信协议 | |
支持总线 | Modbus TCP, PROFIBUS DP |
背板带宽 | 12Mbps |
环境耐受 | |
工作温度 | -40℃ ~ +85℃（扩展工业级） |
防护等级 | IP66（防尘/强喷水） |
电气特性 | |
供电电压 | 24VDC ±10% |
隔离强度 | 2500Vrms（通道间） |
物理特性 | |
尺寸 | 80×60×30mm（紧凑型） |
安装方式 | DIN导轨（EN 60715标准） |
技术创新
1. 多协议融合架构
原生支持Modbus TCP与PROFIBUS DP双总线，无缝连接Triconex安全控制器及Ovation FCP270主控模块，通信延迟降低30%。
2. 智能通道隔离
模拟/数字通道独立2500Vrms隔离，抑制10kV浪涌冲击（符合IEC 61000-4-5），误动作率<0.001%。
3. 低温自启动技术
-40℃环境自动激活预热电路，冷启动时间≤3秒，解决寒区设备失效问题。
行业应用案例
案例1：炼油厂加氢反应器控制
· 痛点：传统方案需模拟输出+数字输入两模块，故障率高
· 解决方案：
▶ 5X00622G01 单模块实现：
o AO控制调节阀开度（4-20mA）
o DI监测急停按钮状态
▶ PROFIBUS传输联锁信号至Triconex安全系统
· 成效：
▶ 故障率↓80%，节省机柜空间40%
▶ 联锁响应≤8ms（达SIL3级）
案例2：电厂输煤栈桥监控
· 价值：
▶ IP66防护抵御煤粉尘侵蚀（寿命>15年）
▶ -30℃环境同步控制变频器（AO）与监测跑偏开关（DI）
协同产品方案
配套型号 | 功能协同 |
Ovation FCP270 | 主控制器，执行PID算法并管理I/O数据流 |
Triconex Trident 3008 | SIL3安全控制器，处理紧急停车信号 |
5X00489G01 | HART主站模块，集成智能仪表诊断数据 |
1C31199G01 | DI扩展模块，补充急停/限位监测点 |
