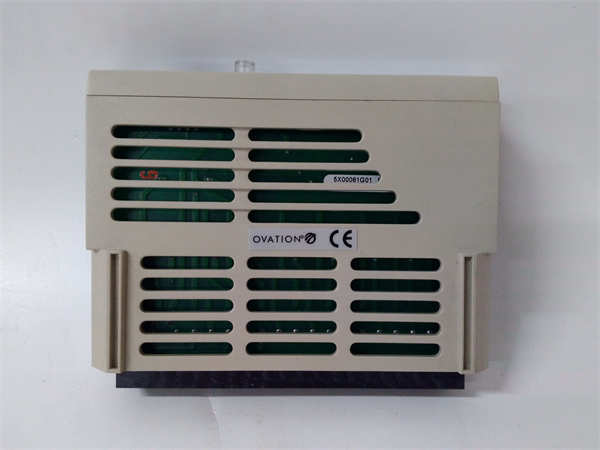

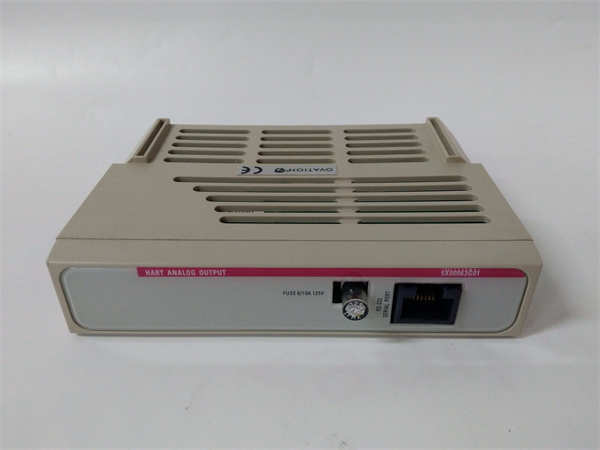

5X00063G01 WESTINGHOUSE

5X00063G01 是西屋电气（WESTINGHOUSE）公司为其OVATION分布式控制系统（DCS）设计的一款高性能模拟量输出模块。该模块负责将DCS控制器计算出的数字量控制指令转换为精确的模拟量信号，用于驱动现场的执行机构（如调节阀、变频器等），是过程自动化中实现精准控制的关键环节。

应用场景：

在超临界火力发电厂的锅炉给水控制中，5X00063G01模块负责控制给水调节阀的开度。当机组负荷变化时，OVATION控制器根据汽包水位和蒸汽流量计算出所需的给水量，通过5X00063G01输出4-20mA信号精确调节阀门开度。该模块的高精度和稳定性确保了在各种工况下汽包水位的平稳控制，为机组的安全高效运行提供了关键保障。

核心参数速览：

技术原理与创新价值：

创新点1：高精度输出与卓越的线性度。 5X00063G01采用16位高分辨率数模转换器（DAC）和精密的输出驱动电路，确保输出信号与数字指令之间具有极高的线性关系和精度。其低温漂设计保证了在宽温度范围内输出的稳定性，满足发电等流程工业对控制品质的苛刻要求。创新点2：全面的通道隔离与保护。 模块的每个输出通道均采用独立的隔离技术，有效防止通道间干扰以及现场信号对系统背板的串扰。同时，输出级具备过流和短路保护功能，在负载异常时能有效保护模块自身不受损坏，提高了系统的可靠性。创新点3：智能诊断与状态监测。 5X00063G01模块支持在线诊断功能，可实时监测各通道的输出电流、电压以及模块健康状态。这些信息通过OVATION网络上传至工程师站，便于运维人员及时发现潜在问题，实现预测性维护。

应用案例与行业价值：

在核电站的化学与容积控制系统（CVCS）中，5X00063G01模块用于控制硼酸注入量以调节反应性。其输出信号驱动计量泵，精确控制硼浓度。电站仪控工程师表示：“5X00063G01模块的长期稳定性和精确性，对于维持核电站一回路水质和反应性控制至关重要。自投运以来，其出色的性能为我们机组的稳定运行提供了有力保障，模块本身几乎无需维护。” 这体现了该模块在核电站等高安全等级应用中不可或替代的价值。

相关产品组合方案：

为构建完整的OVATION系统模拟量输出回路，推荐以下相关产品：

· •OVATION控制器（如5X00091G01）：系统的控制核心，生成控制指令。

· •OVATION电源模块：为机架和模块供电。

· •OVATION基座/机架：用于安装5X00063G01等I/O模块。

· •信号调理器/隔离器：用于需要额外信号隔离或转换的场合。

· •端子板/接线板：方便现场电缆与模块的连接。

· •其他OVATION I/O模块（如5X00062G01 AI模块）：构成完整的控制回路。

· •执行机构（如调节阀、变频器）：5X00063G01的最终控制对象。

安装维护与全周期支持：

5X00063G01模块采用标准的插拔式设计，安装于OVATION DCS的指定机架槽位。安装前需确认系统断电，并做好防静电措施。日常维护主要包括通过OVATION工程师站软件监控模块状态、定期检查接线紧固情况以及进行输出精度校验。
