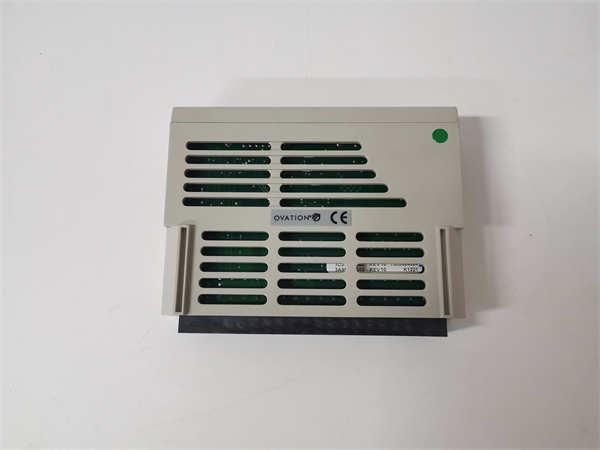

WESTINGHOUSE 1C31169G02

WESTINGHOUSE 1C31169G02 是西屋电气（Westinghouse Electric Company）为其OVATION分布式控制系统（DCS）设计的一款关键通信接口模块。该模块通常作为OVATION分布式处理单元（DPU）或控制器机架的核心网络接口，负责在控制器与上层操作员站、历史站以及其他控制站之间建立高速、可靠的实时数据通信链路，是OVATION DCS网络架构的“信息枢纽”。

应用场景：

在一座大型联合循环燃气电站的DCS中，分散在各工艺单元（如燃气轮机岛、余热锅炉岛、汽轮机岛）的控制站（DPU）需要实时将数千个过程数据（如温度、压力、阀门开度）上传至中央控制室的操作员站，同时接收来自操作员的操作指令和设定值。WESTINGHOUSE 1C31169G02 模块就插在每个控制站机架的通信槽位上，它通过OVATION专用的高速冗余网络，持续不断地、毫秒不差地交换着这些关键数据。任何一个 1C31169G02 模块的故障，都可能导致其所在控制站的“数据孤岛化”，使运行人员无法监控和操作该区域，因此其可靠性至关重要。

核心参数速览：

技术原理与创新价值：

创新点1：专有高速确定性网络通信协议。 WESTINGHOUSE 1C31169G02 的核心价值在于其实现了OVATION系统专有的高速确定性网络通信。与标准的商用以太网不同，该模块使用的协议经过特殊优化，确保了过程数据（特别是报警和联锁信号）在复杂网络负载下仍能以极低的、可预测的延迟进行传输。这种“确定性”对于需要毫秒级响应的紧急停车（ESD）、锅炉保护（FSSS）等关键控制应用至关重要，避免了普通网络因数据碰撞和重发可能引起的延迟不确定性。创新点2：无缝的冗余设计与高可靠性。 该模块通常支持冗余配置。在典型的OVATION DPU中，会插入两块 1C31169G02 模块，一块为主，一块为备。它们同时连接到物理上独立的冗余网络线上。当主模块或主网络路径发生故障时，系统会自动、无扰地切换到备用模块和备用网络路径上，整个切换过程对上层应用完全透明，不会导致数据丢失或控制中断，极大地提升了整个DCS系统的可用性。

应用案例与行业价值：

在某超临界燃煤机组的协调控制系统中，WESTINGHOUSE 1C31169G02 模块确保了锅炉主控和汽机主控DPU之间的快速数据同步。

· •应用流程： 锅炉主控DPU计算出的燃料量指令和汽机主控DPU计算出的调门指令，需要通过 1C31169G02 模块和高速网络进行实时、高频次的数据交换，才能实现机炉的精确协调，快速响应电网的负荷指令变化。

· •带来的改进： 1C31169G02 模块保障了这种关键控制数据交换的实时性和可靠性，使机组的负荷响应速率和主蒸汽压力稳定性达到了极高水准。热控工程师指出：“这些通信模块是神经中枢，它们稳定，整个系统的‘反射弧’才灵敏可靠。我们机组能取得如此优异的AGC（自动发电控制）性能，离不开这些底层通信硬件的默默贡献。”

相关产品组合方案：

WESTINGHOUSE 1C31169G02 是OVATION网络的一个节点，与以下系统组件紧密相关：

· •OVATION DPU主板： 如 1C31166G02，是通信模块的载体和处理核心。

· •OVATION 机架与电源： 为整个控制站提供平台和电力。

· •OVATION 操作员站/工程师站： 网络另一端的对话者。

· •OVATION 网络交换机/集线器： 构成完整的网络拓扑。

· •OVATION 系统软件： 用于网络配置、地址分配和故障诊断。

· •网络连接介质： 如同轴电缆、双绞线及连接器。

安装维护与全周期支持：

更换 WESTINGHOUSE 1C31169G02 模块时，若系统支持热插拔且配置为冗余状态，可在不断电情况下进行。操作前必须在工程师站上确认该槽位模块处于备用状态，然后佩戴防静电手环，握住模块手柄，平稳地拔出旧模块并插入新模块。新模块上电后，系统会自动识别并对其进行配置。日常维护主要是通过系统诊断软件监控网络通信状态、错误率以及模块温度。定期检查网络线缆连接是否牢固。
