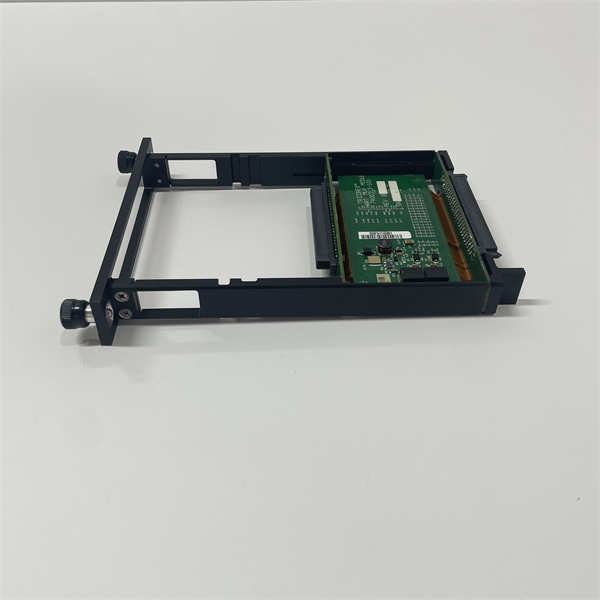

TRICONEX 2071H 7400313-100

TRICONEX 2071H（部件号：7400313-100）是施耐德电气旗下TRICONEX品牌为Tricon v9-v11安全仪表系统设计的一款安全型模拟量输入模块。它采用三重模块化冗余架构，专门用于高可靠性地采集来自现场变送器的4-20mA等模拟信号，是安全仪表系统中负责“感知”危险工况的关键组件。

应用场景：

在大型石化企业的乙烯裂解装置中，反应器的压力和温度必须被持续、精确地监控。一旦超压，将引发灾难性后果。TRICONEX 2071H 模块作为安全仪表系统的“眼睛”，同时接收三台压力变送器的信号。其内部三个独立的通道并行处理信号，并进行“三选二”表决。即使某一台变送器或其对应通道出现故障，系统也能根据另外两个健康通道的信号做出正确判断，在压力达到安全限值时可靠地触发紧急停车，从而保护人员、设备和环境安全。

核心参数速览：

技术原理与创新价值：

创新点1：三重模块冗余架构实现超高可靠性。 2071H 的核心是其TMR设计。每个输入通道都包含三套独立的信号调理、A/D转换和处理器电路。三个通道同时对一路现场信号进行采集和数字化，结果交由三套独立的系统处理器进行“三选二”表决。这种设计消除了任何单点故障的可能性，确保了即使一个甚至两个通道失效，模块仍能输出正确的信号。创新点2：全面的在线诊断与故障安全机制。 模块持续进行自我诊断，包括检测现场信号线是否开路或短路、A/D转换器是否工作正常、内部通信是否完好。一旦检测到故障，会立即将诊断信息报告给主处理器，并可将通道置于预设的安全状态（如0mA或22mA），防止系统依据错误数据进行决策，实现了真正的“故障安全”。创新点3：高精度与抗干扰能力。 2071H 采用高分辨率的Σ-Δ型ADC和精密的基准源，确保了信号转换的精确性。其电路设计和滤波技术有效抑制了工业环境中的电磁干扰，保证了在恶劣工况下仍能获得稳定、可信的测量值，为安全联锁判断提供了坚实的数据基础。

应用案例与行业价值：

某海上天然气平台的压缩机组安全系统使用2071H 模块监测燃气轮机轴承温度。当其中一个温度传感器因接线松动导致信号异常波动时，2071H 的冗余通道和表决机制识别出这是一致性错误（非真实温度飙升），并未误触发停车，而是上报传感器故障报警。维护人员得以在计划停机期间处理该问题，避免了一次因误停车导致的数百万美元产量损失，客户高度评价了其“智能”和“可靠”。

相关产品组合方案：

在Tricon安全系统中，2071H 与以下组件协同工作：

· •主处理器：如3008/3101等，执行安全逻辑。

· •机架与背板：如3503E/3504E，提供模块插槽和通信。

· •电源模块：为机架供电。

· •其他I/O模块：如数字量输入模块3500/9401，数字量输出模块3625/4625。

· •现场仪表：压力/温度变送器、液位开关等。

· •工程软件：Tristation 1131，用于硬件组态、逻辑编程和诊断。

安装维护与全周期支持：

2071H 模块支持热插拔（需在系统配置允许且安全条件下操作）。更换时，需确保模块型号和版本与原有系统兼容，并按照规程插入指定槽位锁紧。日常维护主要通过Tristation 1131软件监控模块和通道的诊断状态，进行预测性维护。
