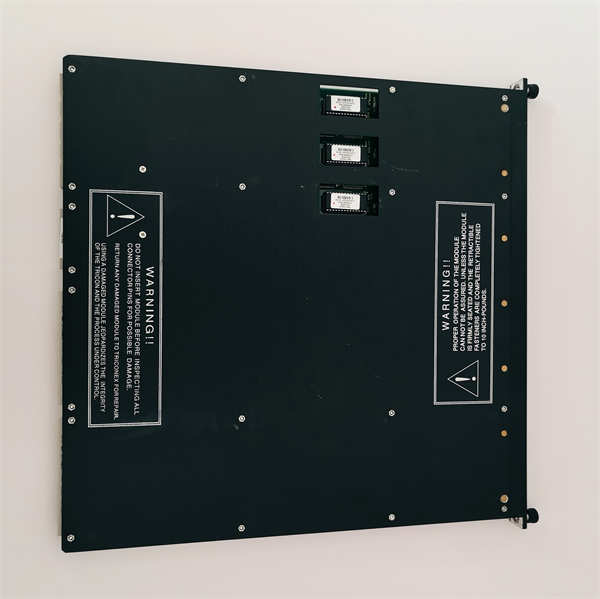

3503EC1 TRICONEX

TRICONEX 3503EC1 是施耐德电气旗下英维思（Invensys）Triconex品牌生产的一款高密度模拟量输入模块，属于Tricon V9/V10/V11安全仪表系统的关键组件。该模块采用三重模件冗余架构，专门设计用于安全仪表系统中模拟量信号的采集与处理，为逻辑解算器提供可靠的过程数据输入，是达到SIL3安全等级的核心部件。

应用场景：

在化工厂的催化裂化装置紧急停车系统中，需要实时监测反应器入口温度这一关键安全参数。TRICONEX 3503EC1模块通过三路独立的输入通道，同时采集来自三个冗余配置的温度变送器的4-20mA信号。模块内部的三套电路分别进行A/D转换和信号处理，并通过“三取二”表决逻辑输出一个有效的过程值。当反应器温度异常升高并达到安全限值时，即使其中一路信号出现故障，系统仍能基于另外两路一致的信号做出准确的停车判断，触发紧急停车动作，防止反应失控，保障生产安全。

核心参数速览：

技术原理与创新价值：

创新点1：真正的三重化冗余安全设计。3503EC1采用完整的TMR架构，每个输入通道都包含三套独立的信号调理、A/D转换和处理器电路。三路信号在模块内部进行“三取二”表决，只有至少两路信号一致时才会输出有效值。这种设计能够容忍任何单点故障，确保信号采集的连续性和准确性，满足最高安全完整性等级要求。创新点2：完善的在线诊断功能。模块具备强大的自诊断能力，可实时检测开路、短路、超量程等故障状态，并能通过HART协议与智能变送器通信获取设备状态信息。所有诊断结果都会实时上报至主系统，实现预测性维护，最大限度降低系统误动和拒动风险。创新点3：高密度通道与灵活配置。该模块提供16个高密度输入通道，支持单端或差分接线方式，可根据现场需求灵活配置。模块采用智能热插拔设计，支持在线更换，大大提高了系统可维护性和可用性。

应用案例与行业价值：

案例：海上平台紧急停车系统升级某海上油气生产平台对安全仪表系统进行升级，选用Triconex系统作为核心控制单元。3503EC1模块负责采集关键过程参数，包括：

· •油气分离器液位

· •压缩机出口压力

· •燃气轮机转速

系统投运后，成功避免了多次因仪表故障可能导致的生产事故。特别是在一次雷击导致一路压力信号异常时，系统依靠另外两路正常信号维持了准确判断，避免了非计划停产，直接经济效益超过千万美元。

相关产品组合方案

· •Tricon通信模块：如3504E网络接口模块

· •Tricon数字量模块：如3505E数字量输入模块

· •Tricon电源模块：如3500T2P电源模块

· •Tricon机架：如3510/3511/3520系列机架

· •TriStation 1131：编程组态软件
