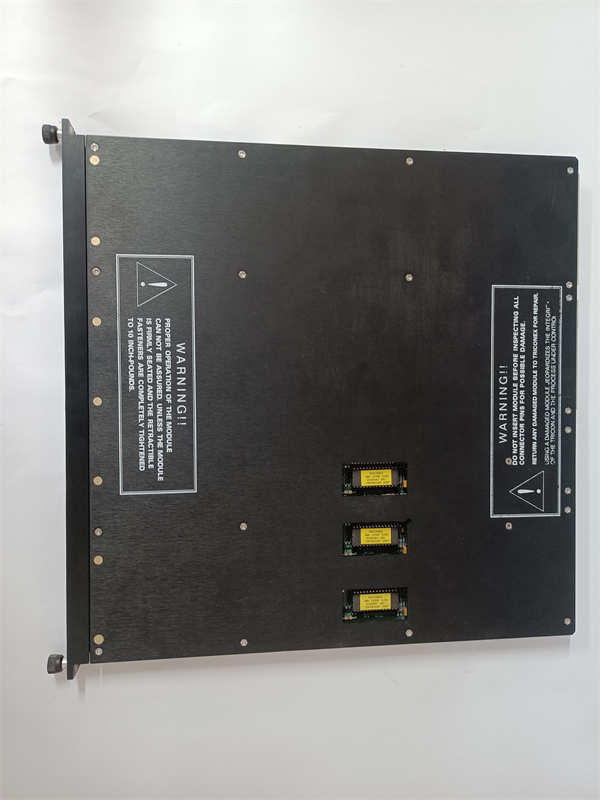

TRICONEX 3664

TRICONEX 3664是施耐德电气（Schneider Electric）旗下TRICONEX品牌生产的一款三重化模拟量输入模块，属于其Tricon安全仪表系统（SIS）的关键组件。该模块采用三重模件冗余（TMR）架构，专门用于高可靠性地采集来自现场变送器的模拟量信号（如4-20mA），为安全控制器提供精确的过程变量数据。

应用场景：

在北海某海上石油平台的紧急停车系统（ESD）中，对工艺管线的压力监测是防止超压事故的生命线。平台的关键压力变送器信号接入TRICONEX 3664模拟量输入模块。该模块内部的三套独立电路同时对输入的4-20mA信号进行采集、转换和诊断。当平台中控室显示压力异常时，3664模块能确保其送达Tricon控制器的数据是经过三取二表决后的高置信度信号，有效避免了因单一通道漂移或故障导致的误停车，在保障安全的同时，最大限度地提高了生产平台的运营效率。

核心参数速览

技术原理与创新价值

创新点1：三重模件冗余（TMR）架构实现超高安全性。TRICONEX 3664的核心在于其TMR设计。每个输入通道都对应三套完全独立的输入电路和A/D转换器。三套系统并行工作，最终的输出值由三取二（2oo3）表决器决定。这意味着单一元件的故障不会影响系统的正确输出，从而实现了极高的安全完整性等级（SIL 3）。创新点2：全面的在线诊断与故障安全导向。模块具备强大的在线自诊断功能，能持续监测每一路输入的健康状态，如信号断线、超量程、以及对电源或地短路等。同时，模块内部的三套电路也相互进行诊断。任何被诊断出的故障都会立即上报给主处理器，并确保模块输出导向安全状态，防止隐性故障。创新点3：高精度信号处理与抗干扰能力。模块采用高精度的模数转换器和先进的信号调理技术，确保了对微弱模拟信号的精确测量。其设计具有高的共模抑制比和噪声免疫力，能有效抵抗工业现场复杂的电磁干扰，保证在恶劣电气环境下数据的准确性和可靠性。

应用案例与行业价值

在某大型化工厂的催化裂化装置中，反应器温度是至关重要的安全参数。该装置的安全仪表系统（SIS）采用了Tricon系统，并使用多块TRICONEX 3664模块来采集反应器各床层的温度（通过温度变送器）。应用流程是：温度变送器的4-20mA信号送入3664模块，模块将处理后的高可靠性数据送至Tricon控制器。当温度超过安全限值时，系统会触发联锁动作。自系统投运以来，3664模块运行稳定，其高可用性设计避免了非计划停车，其高可靠性确保了在真实危险发生时系统能正确响应。工厂仪表负责人评价：“TRICONEX 3664模块是我们SIS系统的‘可靠感官’。它的TMR架构和自诊断功能让我们对输入数据的真实性充满信心，为装置的长周期安全运行提供了坚实基础。”

相关产品组合方案

1. 1.Tricon 主处理器（如3008）： 系统的控制大脑，处理3664提供的安全数据。

2. 2.TRICONEX 模拟量输出模块（如3805）： 用于控制现场执行机构（如调节阀）。

3. 3.TRICONEX 数字量输入/输出模块（如3503）： 用于处理开关量安全信号。

4. 4.Tricon 通信模块： 用于与DCS等上层系统进行数据交换。

5. 5.Tricon 机架与电源： 为所有模块提供安装基础和稳定供电。

6. 6.Tristation 1131 软件： 用于对包括3664在内的整个Tricon系统进行组态、编程和诊断。

安装维护与全周期支持

TRICONEX 3664模块的安装需由经过认证的专业人员执行。模块必须安装到指定的Tricon机架槽位中，并确保锁紧。现场信号线的接线需准确无误，并注意屏蔽和接地要求，以抗干扰。
