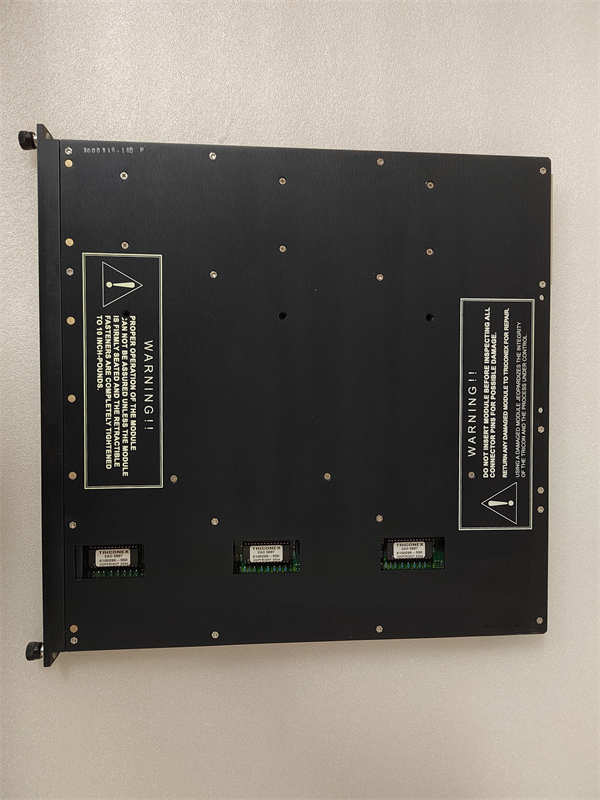

3805E TRICONEX

TRICONEX 3805E是施耐德电气（Schneider Electric）旗下TRICONEX品牌生产的一款8通道三重化（TMR）模拟量输出模块，属于其Tricon容错安全控制系统的关键组成部分。该模块采用三重模件冗余架构，专为驱动需要高精度模拟量信号控制的现场执行器（如调节阀、电动执行机构、变频器）而设计，是紧急停车系统（ESD）、火气检测系统（F&GS）等安全仪表系统中实现精准、可靠控制输出的“最终执行单元”。

应用场景：

在西北地区某大型天然气处理厂的紧急停产系统（ESD）中，当系统检测到极端危险工况时，需要快速、精准地关闭主进气调节阀以隔离气源。这个关键调节阀的定位器由 TRICONEX 3805E模拟量输出模块控制。Tricon控制器发出的“关阀”指令（例如，对应4mA输出）被同时发送到3805E模块内部的三个独立通道。每个通道的电路独立进行数模转换，产生的三个模拟量信号经过硬件“三取二”表决后，输出一个高置信度的4-20mA电流信号驱动阀门定位器，确保阀门可靠、快速地关闭到安全位置。其TMR架构确保即使一个输出通道发生故障，系统仍能基于剩余两个健康通道提供正确的控制信号，防止拒动，保障工厂安全。

核心参数速览

技术原理与创新价值

创新点1：硬件级三重模件冗余（TMR）与安全表决。3805E的核心在于其TMR架构。每个输出通道对应三套完全独立的数模转换器（DAC）和输出驱动电路。控制器发送的数字量设定值被三路电路并行处理，生成三个模拟信号。最终的输出值由三取二（2oo3）硬件表决器决定。这种设计确保了单一元件的故障（如一个DAC失效）会被屏蔽，系统仍能基于剩余两个健康通道输出正确信号，实现了输出侧的高安全完整性等级（SIL 3）。创新点2：高精度输出与HART协议集成。模块采用高分辨率的DAC和精密的输出驱动，提供高精度的4-20mA电流信号，确保对执行机构的精确控制。其支持HART协议是关键优势，允许在同一个4-20mA回路上叠加数字通信信号。这意味着用户可以通过控制系统对连接的智能阀门定位器、变频器进行远程配置、校准和高级诊断（如监测阀门行程、摩擦系数），实现了预测性维护。创新点3：全面的输出回路诊断与故障安全导向。模块具备强大的诊断功能，能实时监测每个输出回路是否断线（Open Circuit）或短路（Short Circuit）。当检测到此类故障时，模块会立即上报系统，并可根据组态设置，将输出驱动到一个预设的故障安全值（如4mA, 20mA，或保持最后值），确保故障时执行器能导向安全状态。

应用案例与行业价值

在某大型化工厂的反应器进料控制系统中，关键物料的流量由调节阀控制，该阀由TRICONEX 3805E模块驱动。一次，模块的某个输出通道的驱动芯片发生隐性故障，导致其输出电流轻微漂移。3805E的TMR系统通过实时比较三路输出，立即检测到该通道的异常，并将其隔离。系统基于另外两个健康通道的输出继续工作，控制信号未受任何影响，同时向操作员发出“通道降级”的预警，提示有计划地进行维护更换。这种“故障下仍能正常工作”的能力，避免了非计划停车，体现了其极高的可用性和安全性。

相关产品组合方案

1. 1.Tricon 主处理器（如T8403）： 系统的控制大脑，生成控制指令。

2. 2.Tricon 机架与电源： 为所有模块提供安装基础和电力。

3. 3.Tricon 模拟量/数字量输入模块（如3625A）： 现场信号的采集端。

4. 4.智能执行器： 如支持HART的电气阀门定位器、电动执行机构。

5. 5.Tristation 1131 软件： 用于系统组态、编程和诊断。

安装维护与全周期支持

TRICONEX 3805E的安装和配置需由经过认证的专业人员执行。模块必须安装到Tricon机架的指定槽位。现场信号接线需使用屏蔽双绞线，并做好屏蔽层单点接地。调试阶段需使用Tristation 1131软件设置输出类型、量程、HART参数及故障安全值。
