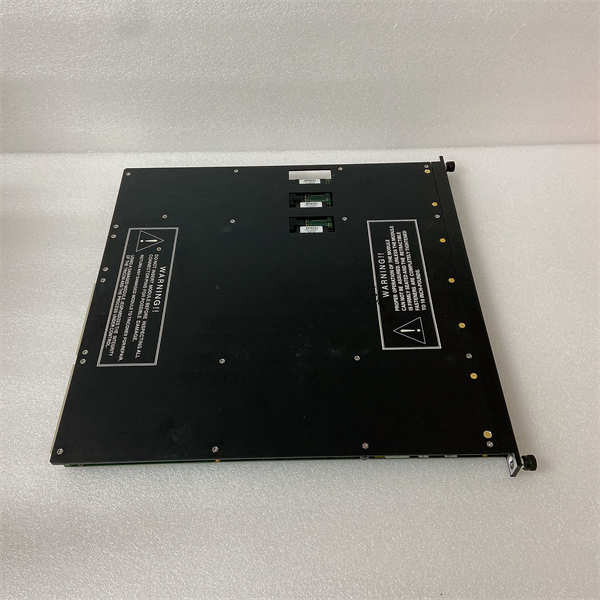

3503E TRICNOEX

TRICONEX 3503E是TRICONEX公司（现为施耐德电气的一部分）生产的数字量输入模块，专为其旗舰产品Tricon V9/V10 容错过程安全系统设计。该模块采用三重模件冗余（TMR）架构，提供32点直流输入通道，用于高可靠性地采集来自现场开关、按钮、继电器触点等设备的干触点信号，是安全仪表系统（SIS）中感知过程状态的关键前端。

应用场景：

在化工厂的紧急停车（ESD）系统中，控制室的操作员需要能够通过紧急停车按钮远程切断进料。现场的这个按钮触点信号通过电缆连接到 TRICONEX 3503E模块的指定通道上。当操作员按下按钮时，触点闭合。3503E模块内部的三套独立电路同时检测到这个状态变化，并通过“三选二”表决逻辑确认该输入信号有效，然后将此“停车请求”安全、可靠地传送给Tricon主处理器。处理器执行预定的安全逻辑，最终通过输出模块切断进料阀。这种TMR设计确保了即使模块内部一个通道出现故障，也不会导致系统误动作或拒动作。

核心参数速览

技术原理与创新价值

创新点1：三重模件冗余（TMR）架构实现超高可靠性。3503E的核心是TMR技术。每个输入通道的信号被三套独立的电路同时采集和处理，由三个独立的微处理器读取。系统对三路结果进行中间值表决，只有当至少两路结果一致时，信号才被确认为有效。这确保了单一元件故障不会影响系统的正常功能，实现了极高的容错能力和安全性。创新点2：先进的现场线路诊断功能。该模块能够持续监测每个输入通道的现场回路状态。它可以检测到现场接线是否断线（开路）或是否存在短路故障，并能立即将此类诊断信息报告给主处理器。这种能力允许进行预测性维护，在故障影响系统安全之前就发出警报，大大提升了系统的可维护性和可用性。创新点3：高密度与高可用性设计。在紧凑的模块尺寸上提供32个经过TÜV认证的、符合SIL 3要求的输入通道，3503E实现了高密度与高安全性的结合。同时，模块支持在线热插拔更换（需在系统允许且遵循安全规程的前提下），这使得维护工作可以在不中断过程操作的情况下进行，极大提高了整个工厂的可用性。

应用案例与行业价值

案例：海上天然气平台火气保护系统（F&G）。平台上的火焰探测器和可燃气体探测器在检测到危险时，会输出一个触点信号。这些关键的安全信号被接入 TRICONEX 3503E模块。当有火灾报警时，探测器触点闭合，3503E模块可靠地采集到该信号，并经TMR系统表决后送至Tricon控制器，触发消防喷淋系统、关闭相关阀门并启动平台报警。其高可靠性确保了在极端环境下也能正确响应，保护了人员和资产安全。客户评价：“3503E模块的稳定性和强大的诊断功能，让我们对安全系统的状态一目了然，是值得信赖的‘安全卫士’。”

相关产品组合方案

1. 1.Tricon V9/V10 主处理器：如3008，是系统的核心，处理3503E上传的信号。

2. 2.3504E：数字量输出模块，用于驱动执行机构（如电磁阀）。

3. 3.3505E：模拟量输入模块，用于采集温度、压力等连续信号。

4. 4.Tricon 机架与电源：为整个TMR系统（包括3503E）供电并提供背板通信。

5. 5.Tristation 1131 软件：用于对Tricon系统（包括3503E）进行组态、编程和诊断的工程工具。

6. 6.隔离式安全栅：如需连接本安回路，为3503E提供本安电源和信号隔离。

安装维护与全周期支持

TRICONEX 3503E的安装和维护必须由经过认证的专业人员进行。模块需在系统断电后插入Tricon机架的指定槽位。现场信号线应使用屏蔽双绞线，并良好接地。日常维护主要通过Tristation 1131软件监控模块状态、诊断信息和通道健康度。定期功能测试应按照安全计划进行，以验证每个输入通道的响应准确性。当模块或通道发生故障时，其状态指示灯和软件诊断会明确指示。支持在线热插拔更换（需严格遵守操作规程）。
