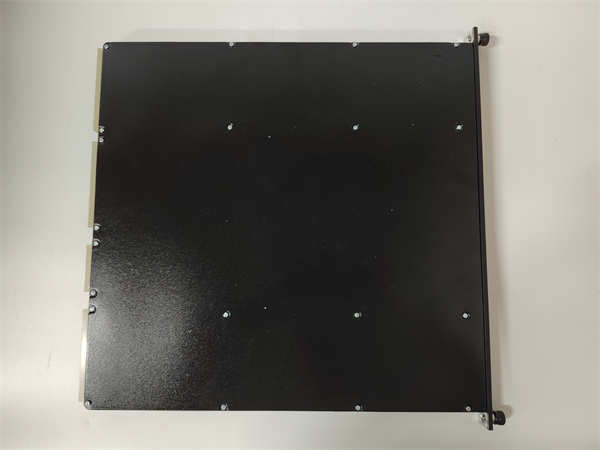

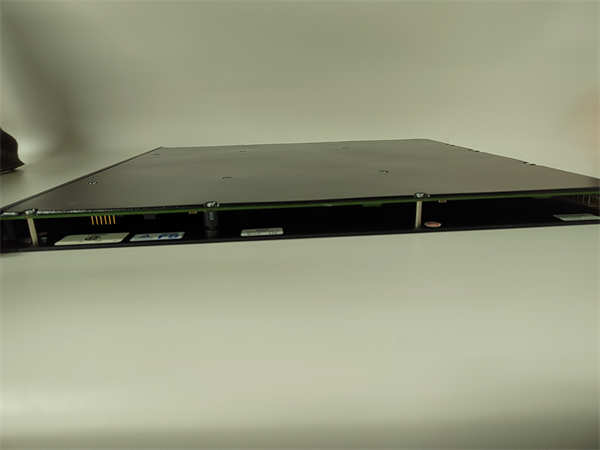

TRICONEX 3625C1

TRICONEX 3625C1 是施耐德电气旗下TRICONEX 品牌生产的一款三重化模拟量输出（AO）模块，专为Tricon安全仪表系统（SIS） 设计。该模块采用三重模块冗余（TMR）架构，提供8个通道的模拟量信号输出能力，用于驱动调节阀、变频器等现场执行机构，是实现安全联锁控制逻辑最终执行的關鍵組件。

应用场景

在一個大型化工廠的燃燒爐管理系統中，需要根據工藝安全邏輯精確控制燃料氣調節閥的開度，以防止爐膛過壓或熄火等危險工况。過去使用常規AO模塊，曾因單點故障導致閥門誤動作引發停車。升級為TRICONEX Tricon系統並配置3625C1模塊後，控制系統發出的每個閥位指令均通過3625C1模塊的三個獨立通道進行數模轉換和輸出。三個輸出信號通過“三選二”表決機制驅動單個閥門定位器（或通過三個獨立定位器）。當任一通道輸出發生漂移或故障時，系統能自動檢測並將其剔除，確保閥門始終接收正確的信號，極大提升了最終執行環節的可靠性，避免了非計劃停車。

核心参数速览

技术原理与创新价值

TRICONEX 3625C1 的核心价值在于其将安全完整性等级（SIL）要求融入模拟量输出环节，通过冗余和诊断确保控制信号万无一失。创新点1：三重化输出与智能表决机制。 3625C1 内部包含三套完全独立的数模转换器（DAC）和输出电路。来自TMR控制器的三个输出指令分别送至这三套系统，产生的三个模拟量信号通过一个智能表决器进行比较。只有当其中两个或三个信号一致时，才将其作为有效输出送至现场。这有效防止了因单个DAC或输出电路故障导致的危险失效。创新点2：可配置的故障安全位置（FSP）。 这是安全系统的关键特性。当3625C1 模块检测到内部严重故障（如电源丢失）或与主控制器的通信中断时，它能自动将每个输出通道驱动到一个预设的安全状态（如4mA对应阀全关，20mA对应阀全开，或保持在最后一個有效值）。这确保了在系统故障时，生产过程能被引导至一个安全的状态，这是实现SIL3认证的核心功能之一。创新点3：HART协议集成与高级诊断。 模块集成HART调制解调器，允许工程师通过控制系统软件与支持HART协议的现场智能阀门定位器进行通信，实现远程配置、校准和资产诊断，而无需中断控制回路。同时，模块持续进行自诊断，监测输出回路是否断线、短路或超限，并及时上报诊断信息。

应用案例与行业价值

案例：天然气处理厂压缩机防喘振控制一座天然气处理厂的离心式压缩机需要极其可靠的防喘振控制系统。该系统的执行机构是旁通调节阀，其开度控制必须绝对准确和可靠，一旦失效可能导致压缩机叶轮损坏的灾难性后果。应用流程： 该防喘振控制系统采用TRICONEX Tricon 作为安全控制器，并选用3625C1 模块作为旁通调节阀的控制输出。3625C1 接收来自TMR控制器的阀位指令，并将其转换为精确的4-20mA信号驱动电-气阀门定位器。系统为3625C1 设置了故障安全位置为“全开”，确保在系统检测到任何不确定性故障时，旁通阀会完全打开，使压缩机流量迅速增加，脱离喘振区，进入安全工况。带来的改进： 该系统投运后，成功避免了多次因工况波动可能引发的喘振。工厂维护经理评价：“TRICONEX 3625C1 模块的可配置故障安全位置功能，为我们压缩机的安全运行增加了最关键的一道保险。其三重化设计和在线诊断能力，让我们对这套安全系统的可靠性充满信心，实现了长周期安稳运行。”

相关产品组合方案

为构建完整的Tricon安全仪表系统，以下产品与3625C1协同工作：

· •TRICONEX 3008：数字量输入模块，用于采集停机按钮、开关状态信号。

· •TRICONEX 3511：模拟量输入模块，用于采集压力、温度等安全联锁参数。

· •TRICONEX 3704A / 3705A：主处理器模块，执行安全逻辑运算。

· •TRICONEX 4351B：网络通信模块，用于系统集成和数据传输。

· •Tristation 1131 软件：用于系统组态、编程、调试和诊断的一体化平台。

· •智能阀门定位器：支持HART协议，是3625C1 的典型执行机构。

安装维护与全周期支持

TRICONEX 3625C1 模块支持热插拔更换（需在系统工程设计允许且遵循安全规程的前提下进行）。安装时需确保模块在机架槽位内插紧并锁好固定卡扣。接线需按照手册使用合适的工具，确保牢固。日常维护主要通过Tristation软件的在线诊断功能监控模块健康状态，关注其报告的各类诊断事件。定期系统测试时应包括对输出通道的精度和FSP功能的验证。
