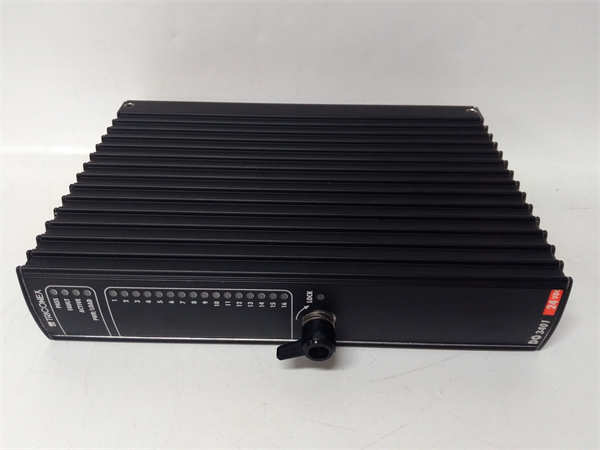

TRICONEX DO3401 是TRICONEX公司（现属施耐德电气）生产的一款用于Triconex Tricon系统的数字量输出模块。该模块是安全仪表系统的最终执行单元，负责接收Tricon安全控制器的指令，驱动现场的执行机构（如电磁阀、电机启动器、声光报警器），将安全逻辑转化为实际的物理动作，是实现安全联锁功能的关键环节。应用场景：
在化工厂的紧急停车系统中，当工艺参数超限时，系统必须立即切断进料阀门。TRICONEX DO3401 在此扮演了“最终执行者”的角色。Tricon安全控制器经“三取二”表决后，发出停机指令。DO3401 模块内部的三个独立输出通道同时接收到该指令，并通过硬件表决器进行表决。当至少两个通道一致时，模块的对应触点可靠闭合，激活安装在紧急切断阀上的电磁阀，压缩空气迅速释放，弹簧力驱动阀门在毫秒内关闭，从而隔离危险源，避免事故扩大。其高可靠性设计确保了关键时刻“动则必准”。
核心参数速览：
| |
|---|
| |
| TRICONEX (Schneider Electric) |
| |
| Tricon v9, v10, v11 安全仪表系统（SIS） |
| |
| |
| |
| 通常与外部供电电源相关（如 24 VDC 至 60 VDC） |
| |

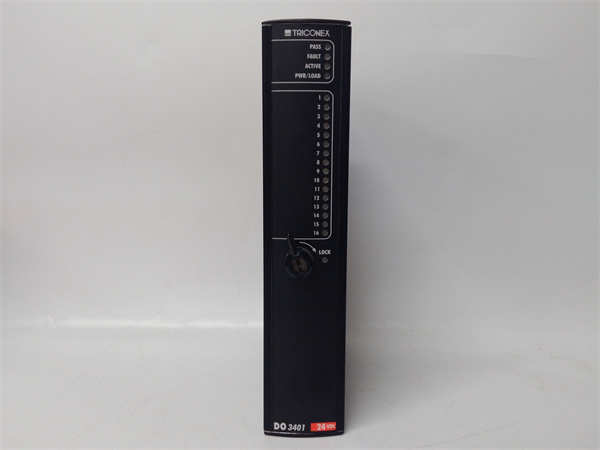

| 每个通道有LED状态指示灯（绿色=导通，红色=故障/断路） |
| |
| |
| |
| |
技术原理与创新价值：
创新点1：基于TMR架构的终极可靠性输出。 TRICONEX DO3401 的核心价值在于其与Tricon系统一脉相承的三重模冗余设计。每个输出通道背后都有三个独立的输出电路和驱动器件。这三个输出在一个专用的硬件表决器中进行“三取二”表决。只有当至少两个输出电路一致要求导通时，该通道才会实际闭合。这种架构确保即使模块内部某个元器件发生随机故障，也不会产生危险的误输出（即不该通电时通电），从硬件层面保障了安全。创新点2：全面且快速的在线诊断能力。 该模块具备强大的自诊断功能。它能实时检测每个输出回路的状态，包括负载开路（线断了）、现场电源丢失、输出短路以及模块内部故障。一旦检测到异常，会立即向主控制器报告详细的诊断信息，并将故障通道置于安全状态（断开），同时点亮面板上的故障指示灯，使维护人员能够快速定位和解决问题。创新点3：灵活的故障安全配置。 模块支持可配置的故障安全状态。在系统失电或检测到严重故障时，所有输出通道会被强制置于预定义的安全状态（通常为断开），确保工艺系统回到安全模式，实现了真正的“故障安全”原则。
应用案例与行业价值：
在天然气压缩站的出口，设有紧急放空阀，在站内发生火灾或严重泄漏时必须立即打开，将管道内高压天然气安全地排放至火炬系统。该放空阀由 TRICONEX DO3401 模块控制。在一次雷雨天气中，站控系统检测到火灾信号，Tricon控制器发出开启放空阀的指令。DO3401 模块可靠动作，驱动阀门快速打开，成功避免了次生灾害。事后检查发现，雷击导致了模块的一个输出通道内部损坏，但由于其TMR设计，另外两个健康通道依然正确执行了表决输出，系统功能未受任何影响。安全工程师评价：“DO3401 的冗余设计和诊断功能，让我们对最终执行环节充满信心。它不仅能正确动作，还能告诉我们它是否‘健康’，这对SIS系统的完整性至关重要。”
相关产品组合方案
- 1.TRICONEX 主处理器模块（如3008）：系统的“大脑”，向 DO3401 发出指令。
- 2.TRICONEX 数字量输入模块（如DI3401）：采集急停按钮、压力开关等信号。
- 3.TRICONEX 模拟量输入模块（如AI3401）：采集压力、温度等变送器信号。
- 4.现场执行机构：如电磁阀、电机接触器、声光报警器，是 DO3401 的负载。
- 5.现场供电电源：为 DO3401 的输出回路提供动力，需高可靠性。
- 6.TRICONEX TRISTATION 1131：工程软件，用于对 DO3401 进行组态和诊断。
安装维护与全周期支持

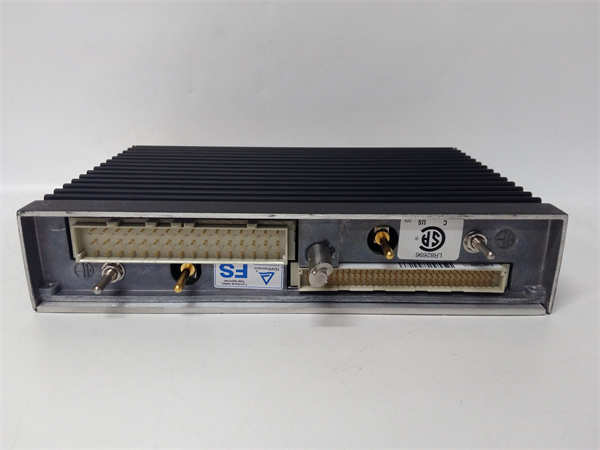

TRICONEX DO3401 的安装需在系统断电下进行。将其对准Tricon机架的指定槽位，平稳插入背板连接器并紧固。现场负载（如电磁阀）的电源线和信号线需接至模块前端的接线端子，注意极性（对于固态输出）。日常维护主要通过系统诊断工具和模块前面板的LED指示灯监控各通道状态。应定期检查现场接线是否紧固。支持在线热插拔更换（在系统允许条件下）。若需更换，可在不断电情况下拔出旧模块并插入新模块，系统将自动识别并恢复其功能。
