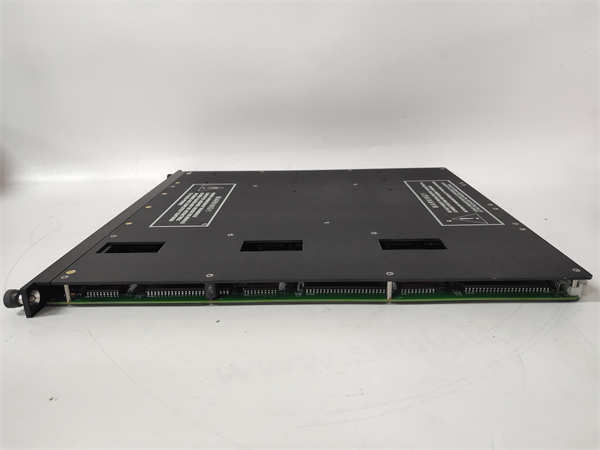

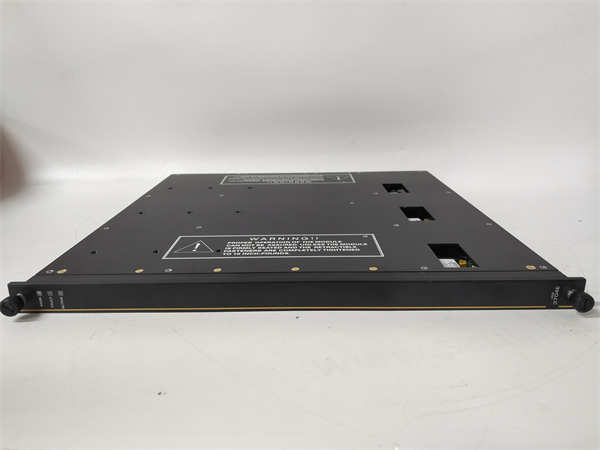

3704E TRICONEX

TRICONEX 3704E 是施耐德电气旗下TRICONEX品牌为Tricon安全仪表系统设计的一款模拟量输入模块。该模块采用三重模块化冗余架构，专门用于采集来自现场变送器的4-20mA等标准模拟信号，是过程工业安全保护系统的重要组成部分。

应用场景：

在一座大型海上天然气平台的紧急关断系统中，需要实时精确监测井口压力、分离器液位和压缩机出口温度等关键工艺参数。该系统采用TRICONEX Tricon系统作为安全仪表系统，其中TRICONEX 3704E 模块负责接收来自本安栅的4-20mA信号。在一次因上游波动导致的分离器压力异常上升事故中，3704E 的三个独立通道同步采集到超限信号，经2oo3表决后立即触发紧急关断逻辑，成功隔离了生产设施，避免了潜在的重大安全事故。其通道间完全隔离的设计，确保了个别现场仪表故障不会影响其他通道的正常工作。

核心参数速览：

技术原理与创新价值：

创新点1：三重化冗余信号处理链。TRICONEX 3704E 内部包含三套完全独立的信号调理电路和ADC转换器，对同一路现场信号进行同步采集和数字化。三个通道的数字量在主处理器中进行中间值选择或平均值计算（取决于组态），只有当至少两个通道的数值在容差范围内时，才确认为有效测量值。这种架构从根本上消除了单点故障导致的误动作或拒动作。创新点2：高精度与卓越的抗干扰能力。模块采用16位高精度ADC，并结合了先进的数字滤波算法，在保证响应速度的同时，有效抑制了工业现场常见的工频干扰和随机噪声。其高达120dB的共模抑制比，确保了在恶劣电气环境下仍能获得稳定、准确的过程数据，为安全决策提供了可靠依据。创新点3：全面的在线诊断与故障安全机制。3704E 具备完善的自我诊断功能，可持续监测各通道的电源、基准电压、ADC工作状态以及通信链路健康度。一旦检测到危险故障，模块会立即将信息上报主处理器，并可自动将故障通道隔离，同时确保系统输出进入预设的安全状态，满足IEC 61508对安全完整性等级(SIL 3)的要求。

应用案例与行业价值：

在某大型炼油厂加氢裂化装置的安全仪表系统中，TRICONEX 3704E 模块被用于监测反应器床层温度和高压分离器液位等超高风险参数。系统投运五年来，这些模块在高温、高振动的环境下持续稳定运行，其提供的精确数据成功触发了多次工艺报警和预停车联锁，避免了数起可能发生的重大设备损坏和停产事故。工厂仪表工程师评价：“3704E 模块的长期稳定性与诊断功能极大地减轻了我们的维护压力。其符合SIL 3认证的架构让我们在安全审计中充满信心，是装置长周期安全运行的坚实保障。”

相关产品组合方案：

1. 1.TRICONEX 3008：主处理器模块，是3704E 的数据处理与逻辑运算核心。

2. 2.TRICONEX 3664：数字量输入模块，与3704E 共同构成完整的SIS信号输入层。

3. 3.TRICONEX 3503E：数字量输出模块，执行由3704E 参与判断所产生的安全联锁动作。

4. 4.TRICONEX 4351B：通信模块，将3704E 采集的数据上传至DCS或资产管理系统。

5. 5.TRICONEX 8312：电源模块，为包含3704E 的整个Tricon机架提供冗余电力。

6. 6.TRICONEX 9761-210：编程及组态软件（Tristation 1131），用于对3704E 进行参数设置和诊断。

7. 7.TRICONEX 电缆与附件：如9804-001 等，用于模块的安装与连接。

安装维护与全周期支持：

TRICONEX 3704E 模块的安装需在系统断电或确认安全的情况下，将其沿导轨牢固插入Tricon机架的指定槽位，并通过前部的端子排完成信号线接线。模块支持在线热插拔更换（需系统硬件和逻辑允许），极大地方便了维护工作。日常维护主要通过Tristation 1131软件进行模块状态监控和诊断信息解读，定期利用系统自检功能验证模块健康状态。
