TRICONEX 3664

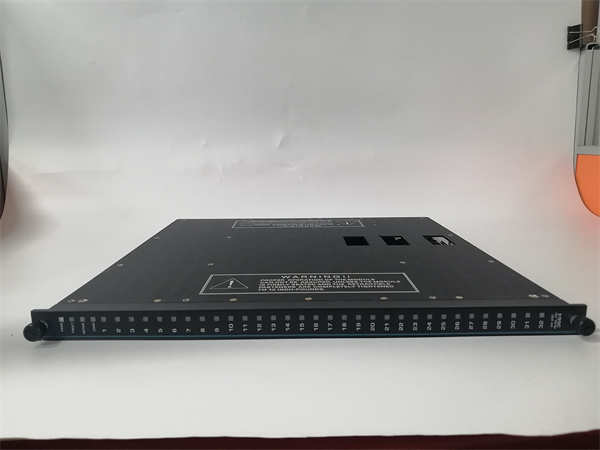

TRICONEX 3664 是施耐德电气旗下TRICONEX品牌专为Tricon v3安全仪表系统（SIS）设计的一款三重模件冗余（TMR）继电器输出模块。该模块是安全联锁回路中的最终执行单元，负责接收Tricon控制器的安全指令，通过内部冗余的机械继电器触点，直接控制现场大功率设备（如电磁阀、电机启动器）的电源通断，实现紧急停车、安全联锁等关键功能。

应用场景：

在一套大型压缩机组的安全保护系统中，当振动、超速等传感器检测到危险信号时，Tricon SIS必须在毫秒级内做出响应，紧急切断机组的主燃料气供应。这个关键的“切断”动作，最终由 TRICONEX 3664 模块执行。它内部的三套独立继电器同时动作，其触点串联在燃料切断阀的供电回路中。只要 3664 接收到停车信号，三组触点会同时断开，确保即使其中一组触点因电弧粘连而失效，电流通路也能被可靠切断，迫使阀门紧急关闭，从而防止了设备严重损坏甚至灾难性事故的发生。

核心参数速览：

技术原理与创新价值：

创新点1：三重继电器触点串联的终极安全设计。 TRICONEX 3664 最核心的创新在于其输出回路的设计。每个通道的三个独立继电器触点以“与”逻辑串联在负载电路中。这意味着，只有当三个触点都闭合时，负载才能得电；任何一个触点断开，回路即被切断。这种硬件上的“三取一”逻辑，确保了即使两个继电器发生“粘性”故障（无法断开），第三个正常的继电器依然能可靠地切断回路，实现了极高的故障安全覆盖率。创新点2：全面的触点状态诊断与反馈。 与普通继电器模块不同，3664 能够诊断每个继电器触点的实际状态（而不仅仅是线圈得电状态）。它可以检测出触点是否因烧蚀而无法正常导通，或者是否因电弧而粘连在闭合位置。这种高级诊断信息会实时上报给Tricon主处理器，使系统能在潜在危险发生前提前预警，实现了预测性维护，极大提升了系统的整体安全性。

应用案例与行业价值：

在一家化工厂的锅炉燃烧管理系统（BMS）中，TRICONEX 3664 负责控制燃料跳闸阀。

· •应用流程： 当锅炉保护条件（如熄火、低水位）触发时，Tricon控制器命令 3664 动作。3664 的内部三组触点同时断开，切断跳闸阀的供电，阀门在弹簧作用下迅速关闭，阻断燃料供应。

· •带来的改进： 这种设计彻底消除了单一电子元件故障可能导致输出失效的风险。工厂仪表工程师表示：“TRICONEX 3664 提供的是一种‘看得见的安全’。我们能通过触点状态直接判断回路完整性，它的机械冗余设计让我们对最终执行环节的信心达到了100%。”

相关产品组合方案：

TRICONEX 3664 是安全回路执行的最后一环，与以下模块紧密协同：

· •3008/3006 主处理器： 发出安全联锁指令的“大脑”。

· •3503E 数字量输入模块： 采集现场联锁条件（如压力开关、温度开关信号）。

· •4352B 电源模块： 为机架和模块提供冗余电源。

· •3625/T 8481 等通信模块： 与DCS等上层系统进行数据交换。

· •现场执行器： 如安全栅、电磁阀、电机接触器等，是 3664 驱动的负载。

· •Tristation 1131 软件： 用于对 3664 进行组态、逻辑编程和详细诊断。

安装维护与全周期支持：

TRICONEX 3664 支持在线热插拔。更换前，需在工程软件中将其置于维护模式，并确认其控制的现场设备已处于安全状态（通常已停车）。模块前方的LED指示灯清晰指示每个通道的指令状态和触点实际状态，便于快速诊断。日常维护主要包括定期进行功能测试，通过软件强制输出并现场验证执行机构动作是否正确。对于继电器触点，建议结合大修周期检查触点损耗情况。
