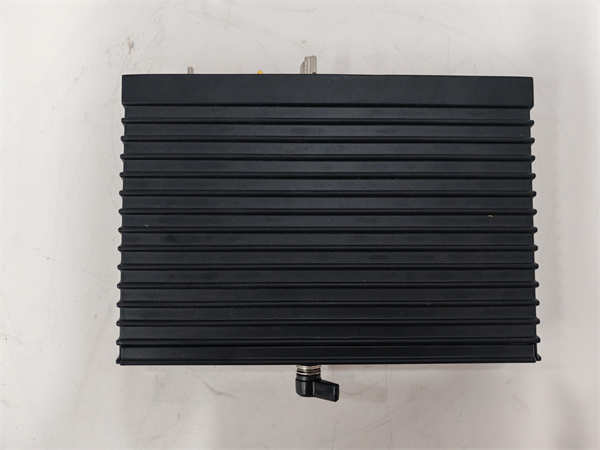

TRICONEX AO3082

TRICONEX AO3082 是施耐德电气旗下TRICONEX品牌生产的一款高性能三重模件冗余（TMR）模拟量输出模块。该产品属于安全仪表系统（SIS）的关键执行组件，采用先进的TMR架构，专门用于将控制系统输出的数字指令转换为精确的模拟控制信号（如4-20mA），驱动现场执行机构（如调节阀、变频器等），确保安全控制指令的可靠执行。

应用场景：

在华东地区某大型炼油厂的催化裂化装置紧急停车（ESD）系统中，反应再生系统的滑阀控制至关重要。该系统采用 TRICONEX AO3082 模拟输出模块，将TRICONEX安全控制器的调节指令转换为三路冗余的4-20mA信号，分别驱动滑阀的三个独立电液转换器。在一次装置进料严重波动、需要紧急将主风量调节阀快速关至安全位置的工况下，AO3082 模块的三个输出通道同时接收并执行相同的安全关断指令。即使其中一个电液转换器的反馈线路瞬间受到强电磁干扰而产生异常，模块内置的输出表决与诊断机制也能立即识别并隔离该异常通道，确保阀门基于另外两个正常通道的信号准确、快速地动作到位，防止了反应器超温、超压的恶性事故，保障了装置和人员安全。

核心参数速览：

技术原理与创新价值：

创新点1：三重冗余输出与表决容错机制。AO3082 的核心在于其每个输出通道均由三个独立的DAC（数模转换器）和驱动电路组成，构成一个完整的TMR单元。三个通道同时接收来自主处理器的相同指令，并分别进行转换和输出。系统通过硬件表决器对三个输出信号（或反馈信号）进行比较，采用“三选二”或“中值选择”等算法，确保最终驱动现场执行机构的信号是正确和一致的。这种设计保证了即使单个输出电路或反馈回路发生故障，系统仍能提供正确的控制信号，实现了“故障仍可运行”的高可用性目标。 创新点2：完善的输出诊断与保护功能。模块集成了强大的实时诊断能力，包括：

· 输出回路监测：持续监测输出电流/电压，并与设定值进行比较，检测输出开路、短路、超限等故障。

· 回路完整性检查：对于重要的安全输出，可定期注入微小测试信号，验证整个输出回路（包括现场电缆和执行机构线圈）的完整性。

· 回读校验：将输出DAC的实际输出值通过独立的ADC回读，并与指令值进行对比，确保输出准确无误。 当检测到故障时，模块能立即上报并可根据预设的安全策略（如强制输出安全值、保持最后输出等）动作，防止误操作。

创新点3：高精度与稳定性的输出保障。采用低温漂、高稳定性的精密元件和先进的校准技术，确保在全温度范围和长期运行下输出精度。其输出驱动电路设计能够提供稳定的电流/电压，有效抵抗现场负载变化和电磁干扰，为调节阀等关键执行机构提供平滑、可靠的控制信号，确保工艺控制的精确性和稳定性。

应用案例与行业价值：

案例一：液化天然气（LNG）储罐BOG压缩机防喘振控制 在华北某LNG接收站，BOG（蒸发气）压缩机的防喘振控制阀是关键安全设备。该控制阀由TRICONEX SIS系统控制，其模拟输出采用 AO3082 模块。在一次电网频率突变导致压缩机接近喘振边界的紧急情况下，SIS系统快速计算出新的阀门开度指令，AO3082 模块准确无误地将数字指令转换为三路4-20mA信号，驱动阀门快速动作，成功将压缩机拉回稳定运行区，避免了设备损坏和天然气放空。其可靠的冗余输出和快速的响应时间，是保障这一关键动态过程安全的核心。 案例二：化工高压反应釜紧急泄压系统 华南某精细化工企业的高压反应釜，其紧急泄压阀（PSV）的前后切断阀由SIS系统控制。选用 AO3082 模块输出开关阀控制信号。在一次反应失控、压力急剧升高的真实事故中，SIS触发，AO3082 模块立即输出全开信号，三个输出通道同时动作，确保了切断阀的可靠开启，为泄压阀的起跳创造了条件，最终保护了反应釜安全。事后的诊断记录清晰地显示了模块在整个过程中的完好状态，为事故分析提供了有力证据。

相关产品组合方案：

1. TRICONEX 主处理器模块：如MP3101，为 AO3082 提供控制逻辑和输出指令。

2. TRICONEX 模拟输入模块：如AI3351，用于采集被控过程的反馈信号，与 AO3082 构成闭环控制基础。

3. TRICONEX 数字量输入/输出模块：用于辅助逻辑和状态指示，与 AO3082 协同工作。

4. 现场执行机构：如气动/电动调节阀、电液转换器、变频器模拟量输入端子，是 AO3082 模块的直接负载和控制对象。

5. 信号分配器/隔离器：当需要将一个控制信号分配给多个设备时使用，或用于增强信号隔离。

6. TRICONEX 机架与冗余电源系统：为 AO3082 模块提供安装平台和稳定电力。

7. TriStation 1131 工程软件：用于对 AO3082 模块进行组态、参数设置、测试和诊断。

安装维护与全周期支持：

AO3082 模块设计用于安装在TRICONEX V9或V10系列标准机架的指定槽位。安装必须在系统断电或模块处于安全禁用状态下进行。接线时需特别注意：

· 输出回路：根据执行机构类型（二线制、三线制、有源/无源负载）正确连接，并确保回路总电阻在模块额定负载范围内。

· 屏蔽与接地：使用屏蔽电缆，并将屏蔽层在控制系统侧单点良好接地。

· 电源：确保机架电源稳定，符合模块要求。

日常维护重点：

· 定期检查模块前面板状态指示灯。

· 通过工程软件定期查看输出通道的诊断状态、回读值与设定值的偏差。

· 定期执行在线测试（如阀门部分行程测试），利用 AO3082 的诊断功能验证整个回路的完好性。 模块支持热插拔更换，但在操作前必须通过软件将相关控制回路置于安全模式，并严格遵守安全操作规程。
