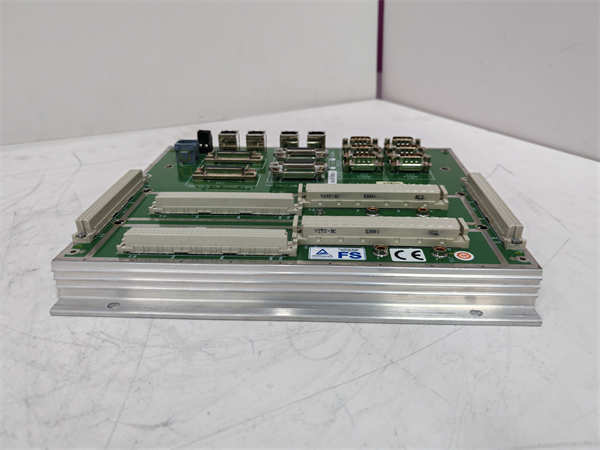

TRICONEX CM2201 (部件号：7400206-100) 是艾默生过程管理旗下Triconex品牌推出的一款高性能通信模块。该模块作为Tricon安全仪表系统（SIS）与外部世界（如DCS、PLC、资产管理系统或第三方设备）进行数据交换的关键枢纽，通过支持多种工业通信协议，有效打破了控制系统间的信息壁垒，确保关键安全数据和状态信息能够实时、可靠地传输。

应用场景：

在某大型化工园区的中央控制室内，操作员需要同时监控DCS画面上常规过程参数和独立SIS系统的安全联锁状态。过去，这两个系统如同“信息孤岛”，SIS的详细诊断信息无法便捷地集成至主操作界面，增加了误判风险。通过在主SIS机架中安装TRICONEX CM2201模块，这一问题迎刃而解。CM2201通过其高速通信接口，持续地将Triconex系统内所有关键数据——包括AI模块的实时输入值、DO模块的输出状态、以及系统自身的诊断报警信息——安全、高效地传输至上游的DCS系统。这使得操作员可以在熟悉的DCS操作站上全面掌握整个工厂的运行健康状况，实现了过程控制与安全管理的深度融合，极大提升了运营效率和对异常事件的响应速度。

核心参数速览：

技术原理与创新价值：

· •创新点1：高效的双以太网接口与协议转换能力：CM2201模块的核心价值在于其强大的协议网关功能。它通过Triconex背板总线与主处理器进行高速数据交换，同时通过前端面板上的双RJ45以太网口，使用Modbus TCP/IP等开放标准协议与外部系统通信。这种设计充当了“翻译官”的角色，将Triconex内部的专用数据格式转换为通用工业语言，使得第三方系统无需专用驱动即可轻松访问安全系统数据，显著降低了系统集成复杂度与成本。

· •创新点2：增强的系统集成与数据可见性：不同于简单的通信转换，CM2201允许进行灵活且大量的数据点映射。工程师可以配置将Triconex系统中数百个甚至上千个I/O点（如来自AI模块的过程变量）、逻辑运算结果、以及详细的系统诊断状态（如模块健康状态、通信错误）映射到Modbus寄存器中。这为上层系统（如DCS、SCADA、MES）提供了前所未有的数据深度和广度，实现了从过程参数到安全系统本身健康状态的全面可视化，为预测性维护和高级分析奠定了基础。

· •创新点3：高可用性设计与无缝热维护：CM2201支持冗余配置。用户可以在一个Triconex节点中安装两块CM2201模块，形成主备冗余通信链路。当主模块发生故障时，系统会自动、无扰地切换到备用模块，确保关键数据流不中断。结合热插拔功能，维护人员可以在不影响SIS正常运行的情况下，对故障模块进行更换，极大提升了系统的可用性和可维护性，满足了现代化工厂7x24小时连续运营的苛刻要求。

应用案例与行业价值：

项目案例：某大型液化天然气（LNG）接收站SIS与DCS一体化项目该LNG接收站的安全仪表系统负责保护关键的卸料臂、储罐和高压泵等设备。项目要求将Triconex SIS的完整数据无缝集成至工厂的集散控制系统（DCS）中，以实现统一监控和高级报警管理。应用流程：在项目的每个Triconex安全控制器机架中，均配置了CM2201通信模块。CM2201通过以太网交换机与DCS的控制站连接。工程师利用组态软件，将SIS中所有重要的模拟量输入（如来自AI模块的储罐压力）、数字量输入/输出状态、以及联锁回路状态等数据，通过CM2201映射到DCS数据库。带来的改进：集成后，DCS操作员可以实时查看SIS的“第一手”数据，并能清晰区分过程报警和安全联锁报警，显著减少了误操作。当SIS自身产生模块故障预警时，DCS会提前发出维护警报，使维护团队能计划性介入，避免了非计划停车。项目负责人评价：“TRICONEX CM2201模块就像一座坚固的桥梁，它不仅传递数据，更传递了‘信心’，让我们对工厂的安全状态一目了然，运营决策更加精准高效。”

相关产品组合方案：

1. 1.MP3008 / MP3009 主处理器模块：CM2201的服务对象和数据来源，负责执行安全逻辑并提供需上传的数据。

2. 2.Triconex 系统机架（如 3008）：CM2201的安装平台，提供背板电源和通信基础。

3. 3.AI系列模拟量输入模块（如 AT-2701FX）：提供需要上传至外部系统的关键过程变量数据。

4. 4.DI/DO系列数字量输入输出模块（如 TRI-2701TX, DO-2701TX）：提供设备状态和联锁动作信息，是CM2201传输的重要数据源。

5. 5.电源模块（如 831-2P）：为整个系统包括CM2201模块提供稳定可靠的电力供应。

6. 6.Tristation 1131 工程软件：用于对CM2201进行组态，定义通信参数和数据映射表。

7. 7.第三方DCS/PLC系统：CM2201模块的通信目标端，如艾默生DeltaV、霍尼韦尔PKS、西门子PCS7等。

8. 8.工业以太网交换机：构建CM2201与上位系统之间的物理网络连接。

安装维护与全周期支持：

TRICONEX CM2201模块的安装非常简便，只需将其插入Triconex机架专为通信模块设计的槽位即可，通过背板自动完成连接，无需外部接线。上电后，使用Tristation 1131软件即可轻松完成IP地址、通信协议和数据点表的组态下载。模块支持热插拔，这意味着维护和更换工作可以在不影响SIS安全功能的前提下进行，极大降低了维护窗口期的压力。模块前端的LED状态指示灯可直观显示电源、运行、网络连接及故障状态，便于快速诊断。
