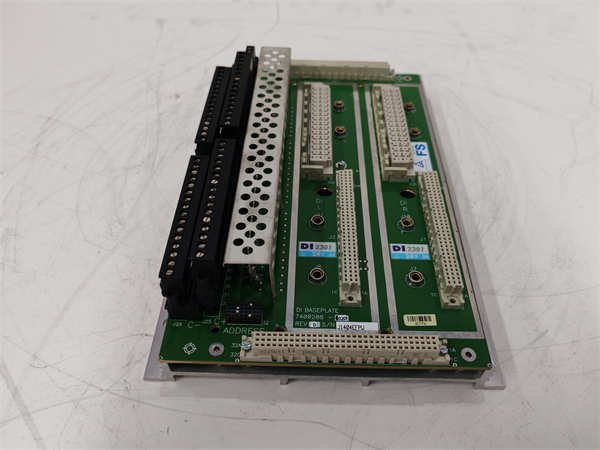

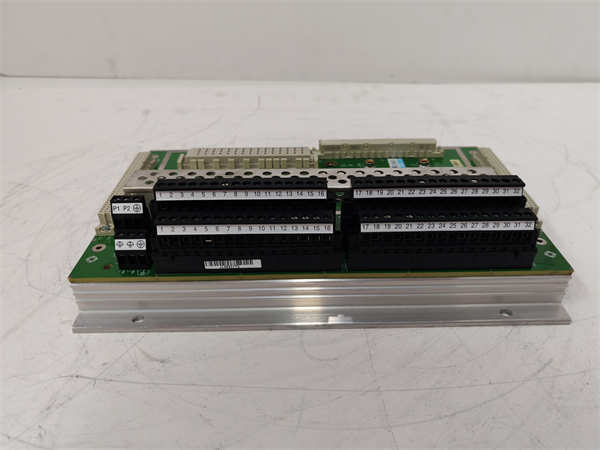

TRICONEX DI2301 7400208-020

TRICONEX DI2301 (部件号：7400208-020) 是艾默生过程管理旗下Triconex品牌推出的高性能、三重模件冗余（TMR）数字量输入（DI）模块。它专为Triconex安全仪表系统（SIS）设计，用于高可靠性地采集来自现场的各种开关状态信号（如急停按钮、压力开关、液位开关、阀门限位等），并将其转换为三重化的、可供安全逻辑处理器进行“二取一”表决的数字数据，是构建SIL3等级安全系统的关键感知层组件。

应用场景：

在一条高速运转的化工生产线末端，一个高高耸立的成品储罐液位正被严密监控。当液位达到高高报警设定值时，一个本安型的液位开关会立即动作。这个关键的“开”或“关”信号，就是由TRICONEX DI2301模块负责采集。该模块内部的三路独立输入电路同时读取这个开关信号，任何一路的故障（如线路短路或开路）都不会导致误判。只有当其中两路或三路电路一致确认“液位过高”时，安全逻辑处理器才会判定这是一个真实的安全事件，并触发后续的联锁动作（如关闭进料阀）。通过DI2301的TMR采集，一个简单的开关信号被赋予了极高的可靠性和容错能力，有效防止了因单点信号故障导致的误停车或更危险的安全功能失效，保障了储罐不会发生溢流事故。

核心参数速览：

技术原理与创新价值：

· •创新点1：高密度三重化硬件设计：DI2301在单模块上集成了32个完全三重化的输入通道，每个通道都包含三套独立的信号调理、隔离和检测电路。这种设计将高通道密度与最高的安全可靠性完美结合，极大地优化了机柜空间和成本。相比于使用多个低密度模块的方案，它减少了模块数量、背板占用和接线复杂度，同时通过内部集成的TMR架构，确保每个通道都达到SIL3级别的安全性能。

· •创新点2：先进的现场信号诊断能力：模块不仅监测开关的通断状态，更能深入诊断现场回路健康状况。它可以检测到输入信号线的开路（断线）和短路故障，并能监控外部现场供电电源的状态。一旦检测到异常，模块会立即将精确的故障信息（如“第15通道开路”）上报给主处理器和上层监控系统，实现精准定位。这改变了传统DI模块“只报状态，不报健康”的局限性，使维护人员能够进行预测性维护，在故障影响生产前就提前介入。

· •创新点3：灵活的干/湿接点兼容与高抗噪性：DI2301能够灵活适应干接点（机械触点）和湿接点（具有外部供电的接近开关等）两种最常见的现场信号类型，简化了设计和备件库存。其输入电路采用光电隔离技术，通道之间、通道与系统背板之间具有很高的隔离电压，能够有效抑制现场常见的共模干扰和浪涌，确保在电气环境恶劣的工厂中也能稳定、准确地采集信号，杜绝误动作。

应用案例与行业价值：

项目案例：海上浮式生产储卸油装置（FPSO）紧急关断系统（ESD）升级某老旧FPSO的原有ESD系统可靠性不足，面临升级压力。新系统采用Triconex TMR架构，其中需要采集遍布全船数百个关键设备的开关状态，如火炬点火状态、压力安全阀位置、应急关断阀限位等。应用流程：项目大量选用了DI2301模块。每个DI2301提供32个高可靠输入点，密集地布置在中央控制室的SIS机柜中。来自现场防爆区的开关信号通过安全栅后，接入DI2301。模块的三重化电路对所有信号进行并行采集和表决。带来的改进：系统投用后，显著提升了信号采集的可靠性。在一次风暴导致局部区域剧烈晃动的工况下，几个开关的接线出现了瞬时松动。得益于DI2301强大的开路诊断功能，系统没有误触发关断，而是发出了精确的“接线松动”预警，指导维护人员在天气好转后立即紧固，避免了非计划停产。船长反馈：“新的安全系统，特别是像DI2301这样的‘眼睛’，让我们不仅能‘看到’状态，还能‘感知’到线路的健康，在变幻莫测的海上，这份额外的‘感知力’就是最大的安全感。”

相关产品组合方案：

1. 1.MP3008 / MP3009 主处理器模块：接收并处理DI2301采集来的三重化数字信号，执行安全联锁逻辑。

2. 2.DO-2701TX 数字量输出模块：根据逻辑处理结果，驱动现场执行机构（如电磁阀），与DI2301构成完整的“感知-决策-执行”安全链。

3. 3.Triconex 3008 / 3009 系统机架：为DI2301等I/O模块和主处理器提供安装平台和背板通信。

4. 4.电源模块（如 831-2P）：为包括DI2301在内的整个机架提供冗余、稳定的直流电源。

5. 5.AI系列模拟量输入模块（如 AT-2701FX）：与DI2301协同工作，共同构成SIS系统的全面感知层，采集连续的模拟量信号。

6. 6.通信模块（如 CM2201）：将DI2301采集的开关状态及诊断信息上传至DCS或全厂监控系统。

7. 7.Tristation 1131 工程软件：用于对DI2301模块进行组态，设置各通道的滤波时间、诊断使能等参数。

8. 8.安全栅或隔离器：用于将危险区域的现场开关信号安全地引入位于安全区的DI2301模块。

安装维护与全周期支持：

TRICONEX DI2301模块的安装遵循标准流程：在系统断电或确认支持热插拔后，将其沿导轨插入机架指定槽位，锁紧固定装置即可。前端接线端子排用于连接现场信号电缆，接线时需严格遵循图纸，注意干/湿接点的接线方式区别。日常维护主要通过Tristation软件在线监控各通道状态和诊断信息。模块支持带电热插拔，当某个模块需要更换时，可在线操作，系统会自动识别新模块并恢复配置，最大化减少停机时间。
