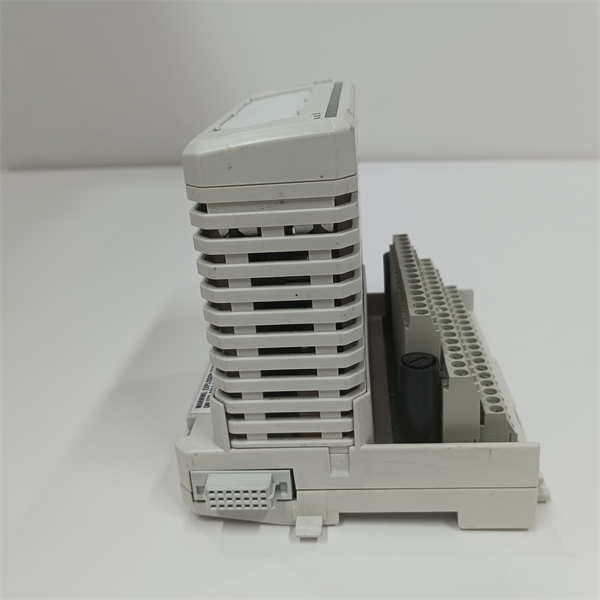

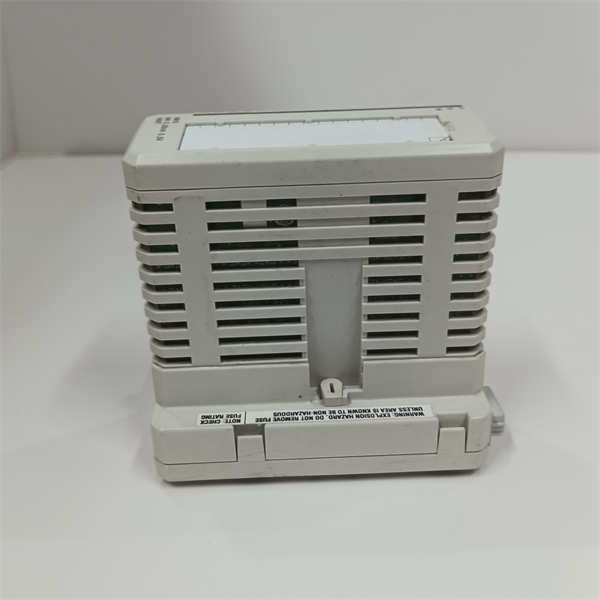

ABB AI815 3BSE052604R1

ABB AI815 3BSE052604R1属于ABB S800分布式I/O系统的模拟量输入模块系列，专为工业自动化场景设计，支持与ABB AC 800M控制器或第三方PLC/DCS系统无缝集成。

S800系列特性：模块化设计、高可靠性、支持热插拔，适用于复杂工业环境。

核心定位：作为S800系统的关键组件，AI815负责将现场传感器的模拟信号转换为数字信号，供控制器进行实时分析与控制。

产品说明与核心功能

功能定位：

作为8通道模拟量输入模块，AI815主要用于将工业传感器（如压力、温度、流量变送器）的模拟信号转换为数字信号，供控制器处理。其核心功能包括：

信号采集：支持4-20mA电流和0-5V/1-5V电压输入，单端单极配置，通道间相互隔离。

HART通信：支持HART协议，可直接与智能变送器通信，实现远程参数配置和诊断（如量程校准、故障预警）。

信号调理：内置过压保护（±11V DC）、抗干扰滤波电路（抑制50Hz/60Hz噪声>40dB），确保信号稳定性。

典型应用场景：

过程控制：化工、石油天然气中的温度、压力、流量监测。

能源管理：电力系统中的电压/电流测量、新能源电站的功率调节。

工业自动化：生产线设备状态监控、机器人系统的实时反馈控制。

产品参数与规格

1.电气参数

输入范围：

电流：0-20mA、4-20mA（支持2线制/3线制变送器）。

电压：0-5V、1-5V。

分辨率：12位，精度±0.1%（典型值）。

输入阻抗：10MΩ（电压输入），250Ω（电流输入，含PTC电阻）。

工作电压：24V DC（模块总线供电），外部24V DC用于变送器供电。

功耗：3.5W（典型值）。

2.物理规格

尺寸：12.8cm×15.2cm×5.2cm（宽×高×深），适配标准35mm DIN导轨安装。

防护等级：IP20（需安装在控制柜内）。

重量：约0.32kg。

3.通信与协议

通信接口：通过S800总线与控制器连接，支持PROFIBUS DP（需搭配CI840A等通信模块）。

HART功能：支持HART协议，可通过控制系统直接访问变送器参数（如量程、校准数据）。

产品特征与技术优势

高可靠性设计：

隔离与保护：输入通道与地隔离，支持过压保护（±11V DC）和短路保护，避免模块损坏。

抗干扰能力：内置RC滤波电路，可抑制50Hz/60Hz噪声（>40dB），适用于电磁干扰环境。

智能化与灵活性：

模块化配置：支持与S800系列其他模块（如数字量输入/输出、通信模块）混合使用，灵活扩展系统功能。

诊断功能：实时监测通道状态，可识别线路故障、信号超限等异常，并通过LED指示灯或通信接口报警。

高效集成：

即插即用：支持热插拔，无需停机即可更换模块，减少维护时间。

与ABB系统兼容：与AC 800M控制器深度集成，可通过ABB工程工具（如Control Builder）进行参数配置和调试。

应用领域与典型用途

工业自动化：

生产线监控：采集传感器数据，实现设备状态实时反馈与闭环控制。

机器人系统：为机械臂提供位置、力反馈信号，确保运动精度。

过程工业：

化工与制药：监测反应釜温度、压力，控制物料流量，确保生产安全与质量。

石油天然气：油气管道压力/流量监测，配合HART变送器实现智能诊断。

能源与电力：

电网监控：采集变电站电压/电流数据，支持故障预警与快速响应。

新能源管理：光伏/风电逆变器的功率调节与并网控制。
