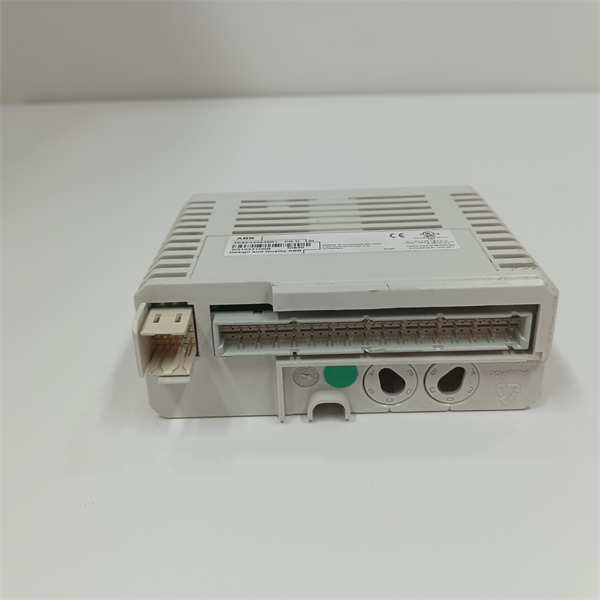

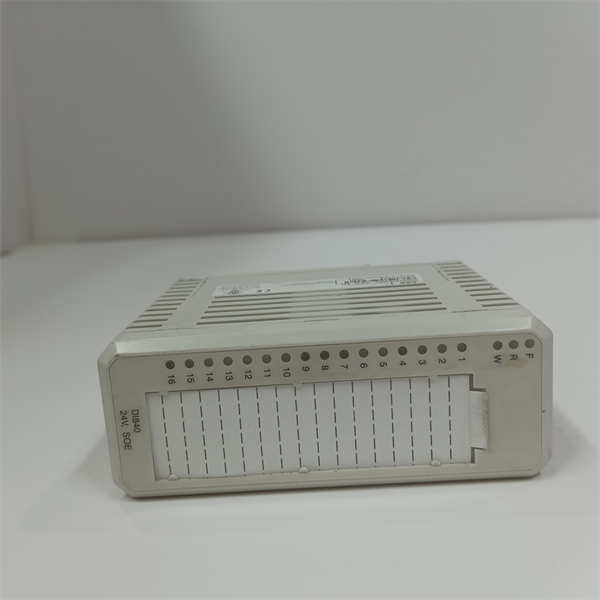

ABB DI840 3BSE020836R1

DI840是一款16通道24V直流数字输入模块，适用于单一或冗余应用，可接收来自现场传感器或开关的数字信号，并将其转换成PLC能够理解和处理的形式。

产品参数

信号规格：24V直流。

通道数：16。

输入电压范围：“0”为-30…+5V；“1”为15…30V。

输入电流：24V直流时为7mA。

输入阻抗：3.5kΩ。

隔离：与地面隔离的分组。

过滤时间：可选2、4、8、16毫秒。

现场电缆长度：600米（656码）。

额定绝缘电压：50伏。

介电测试电压：500伏。

功耗：典型值2.2W。

电流消耗：+5V模块总线70毫安，+24V模块总线0。

支持的线径：实心0.05-2.5mm²，30-12AWG；绞合0.05-1.5mm²，30-12AWG；扭矩0.5-0.6Nm，剥线长度6-7.5mm，0.24-0.30英寸。

产品规格：尺寸方面，宽度45毫米（1.77英寸），深度102毫米（4.01英寸）、111毫米（4.37英寸）包括连接器，高度119毫米（4.7英寸），重量0.15公斤（0.33磅）。

系列：属于ABB的S800系列。

特征

具有16个通道，用于24V直流输入，带电流吸收。

有1个隔离组，每组16个，带电压监控。

具备输入状态指示灯。

通过可拆卸连接器连接过程和电源。

支持事件序列功能（SOE），可收集分辨率为1ms的事件，事件队列最多可包含257个事件，还包括快门过滤器，用于过滤掉不需要的事件。

作用

接收现场数字信号并进行转换，实现工业设备与控制系统间的信号传输与交互。

支持SOE处理，精确记录事件发生顺序，为故障诊断和系统性能分析提供依据。

提供电气隔离保护，增强系统稳定性，减少外部干扰对控制系统的影响。

用途：主要用于工业自动化控制系统中，将现场传感器或开关的数字信号输入到PLC等控制器中，以便进行逻辑处理、监控和控制等操作。

应用领域

自动化生产线：如汽车制造、电子产品生产等生产线，用于监测设备的运行状态、开关信号等，实现自动化控制和监测。

机械控制：各类机械设备的控制系统中，接收限位开关、接近开关等的信号，控制机械的运动和动作。

环境监测：在环境监测系统中，接收传感器的数字信号，如温度、湿度、压力等传感器的开关量信号，实现对环境参数的监测和报警。
