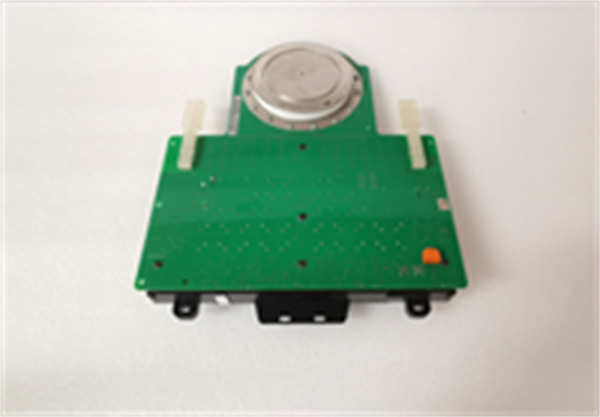

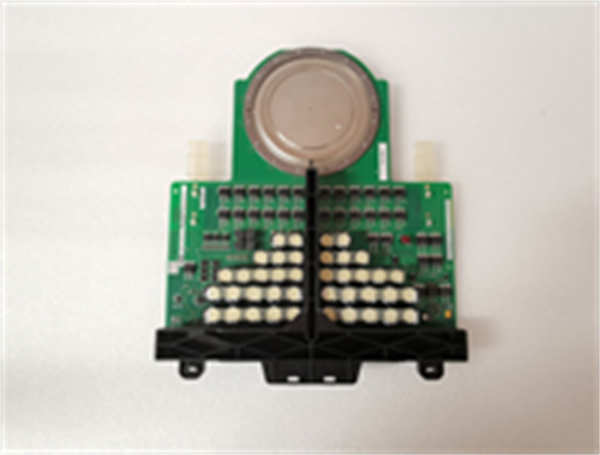

ABB 5SHX2645L0002 3HB012961R0001 是ABB工业驱动系统旗舰级IGCT（集成门极换流晶闸管）功率模块，专为严苛工业环境设计。其采用三电平NPC拓扑与硅片级融合技术，支持6500V/2645A高压大电流应用，为新能源并网、重工业驱动提供高效电力转换核心。
核心参数
类别 | 技术指标 |
电气性能 | |
额定电压 | 6500V DC（峰值耐受） |
额定电流 | 2645A（持续）/ 3000A（峰值） |
开关频率 | ≤2kHz（无缓冲电路） |
最大功率 | 17.2MW（单模块输出） |
物理特性 | |
封装尺寸 | 233.4×160×41mm（紧凑型） |
端子类型 | 铜排压接接口（防松脱设计） |
散热方式 | 双模式：水冷/风冷智能切换 |
环境适应性 | |
工作温度 | -40°C ~ +125°C |
防护等级 | IP65（水冷模式） |
技术突破
· 单芯片集成两大优势：
o GTO的2645A大电流承载能力
o IGBT的5μs级精密关断控制
· 成果：开关损耗降低60%，无需外接缓冲电路
对比项 | 传统方案 | 本模块 |
谐波失真率 | >12% | <3% |
电网兼容性 | 需额外滤波器 | 直接满足IEEE 519 |
· 水冷模式：铜基板热阻<0.03K/W，125°C满负荷运行
· 风冷模式：紧急备用时功耗降低40%
行业应用实证
指标 | 改造前 | 采用本模块后 |
换流效率 | 92% | 98.5% |
故障率（盐雾环境） | 3次/年 | 0次/3年 |
年碳减排量 | - | 2.4万吨 |
· 动态响应：1.2s → 0.15s（效率提升22%）
· 再生制动：年回收电能270万度（供800户家庭）
· 投资回收：仅1.8年
配套方案
组件 | 功能 |
5SXE1100-6水冷套件 | 保障125°C满负荷运行10万小时 |
3BHE039203R0101驱动板 | 开关时序优化（±0.1μs精度） |
ACS6000变频器 | 预集成整机方案（3-27MW功率覆盖） |
